1 准备工作 1.1 准备工具 内六角扳手、呆扳手、锤子、回丝(抹布)、电位器螺丝刀、十字螺丝刀、一字螺丝刀等。 详细工具清单如下: 名称 | 数量 | 用途 | 备注 | 标准件装配工具
| 呆扳手 | 1 | 用于拆卸柱塞组件 | 规格 :13等 | | 内六角扳手 |
|
|
| | 活动扳手 | 1 | 备用 | 规格:300等 | | 十字槽螺钉旋具 | 1 | 用于拆除安装座固定螺栓 | M6等 | | 一字槽螺钉旋具 |
|
|
| | 润滑油品 |
|
|
|
|
| 除锈剂 | 1 | 销轴除锈 |
| | 其他 | 干净回丝 | 若干 |
|
|
| 铜棒 | 1 |
| 可能用到 |
图 2、准备工具1.2 准备工作 1.2.1 通知物业或甲方,在各主要楼层张贴警示标牌。 1.2.2 保持轿厢空载并将轿厢开至顶层。 1.2.3.1 检查电梯单臂制动力矩,具体确认方法如下: 单臂制动力矩确认方法: ①. 将空载电梯停止于上终端层门区。 ②. 将P1板上的旋转开关MON1调到0,MON0调到3。 ③. 切换至手动模式。 ④. 操作手动按钮上行,电梯将松开一号制动器,确认电梯没有发生移动。 ⑤. 操作手动按钮下行,电梯将松开二号制动器,确认电梯没有发生移动。 ⑥. 对于三制动器,将P1板上的DRSW/RST开关拨至DRSW侧,操作手动按钮上行或下行,三号制动器张开,确认电梯没有发生移动。 ⑦. 将MON1/0恢复为1/0。 1.2.3.2 若制动力矩不足,请确保制动盘表面清洁。并进行多次制动器磨合。
注意: 请在进行制动器磨合时,注意每次间隔大概 2-3 分钟,以免主回路部分过热。 1.2.3.3 若制动器单臂制动力矩仍无法达到要求,请将对重坐在缓冲器上,以保证在电梯部件调整过程中电梯部件完好。 2 制动器更换
注意: 多个制动器的更换操作必须逐个进行,并且确保在更换其中一个制动器时其余制动器均处于制动状态。 2.1 制动器拆卸 2.1.1 拆除制动器各类引接线 拆卸制动器之前,若需要拆除制动器各类引接线,应事先进行有效标识,以免恢复时发生错接或漏接。

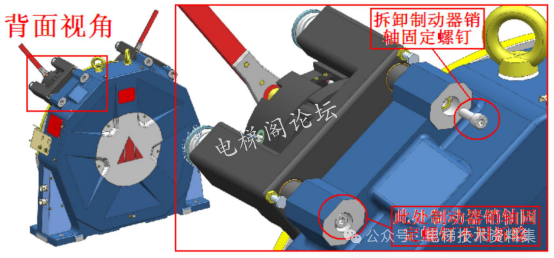

注意: 请确保断电后,再进行拆除接线操作,以免发生触电危险或设备故障 2.1.2 拆卸制动器阶梯销轴固定螺钉(M8X25 内六角螺钉) |

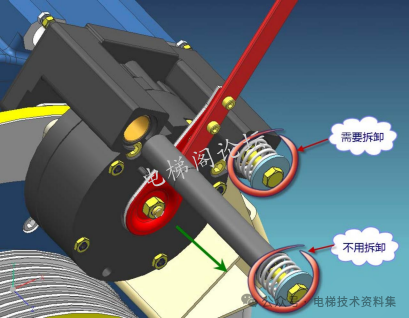

| 2.1.3 拆卸制动器销轴及压缩弹簧、弹簧安装板、调整螺栓、平垫圈
2.1.3.1 面对曳引轮,拆卸每对销轴中左侧的阶梯销轴;
2.1.3.2 仅需拆卸右侧销轴上的压缩弹簧、弹簧安装板、调整螺栓、平垫圈。
2.1.3.3 将阶梯轴销表面用回丝擦拭干净。
注意:
1.制动器左侧阶梯销轴及压缩弹簧、弹簧安装板、调整螺栓、平垫圈无需分解,可以一同取下。 2.如遇阶梯轴销较紧的情况,请尝使用 6#内六角扳手粗细的细棍顶住该阶梯轴销,并用锤子轻轻锤击该细棍。注意确保在敲击过程中破坏周围螺纹 |

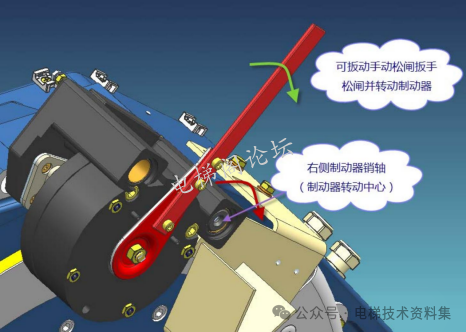

2.1.4 绕右侧制动器销轴转动制动器 2.1.4.1. 向旋转方向扳动松闸扳手,并使得制动器处于松闸状态。 2.1.4.2 绕右侧制动器销轴转动制动器直至完全脱离制动盘位置。 2.1.4.3 放掉松闸扳手,并托住制动器,以免制动器与制动盘等部件发生碰撞,造成损坏。
注意: 注意在操纵松闸扳手进行松闸的过程中,请勿将手指等部位置于制动器内部,以免造成夹伤。

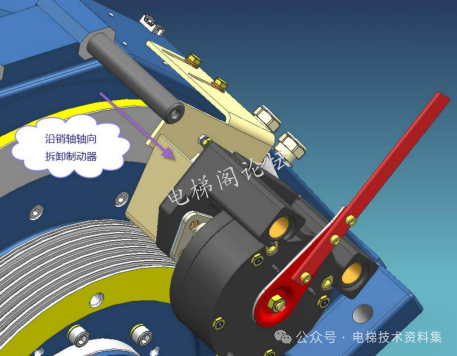

2.1.5 拆卸制动器 2.1.5.1 沿轴销方向拆卸制动器。 2.1.5.2 请妥善方式制动,并妥善处理其接线,以免造成砸伤、制动器损坏或被制动器接线绊倒等危险。
2.2 制动器安装 制动器安装过程与拆卸过程相反,故安装过程亦可参照拆卸过程用图。下面描述一下制动器安装的步骤及注意事项。 2.2.1 将新制动器沿轴销轴向套入右侧轴销。(与 2.1.5 步骤相反) 2.2.2 扳动松闸杠杆使制动器处于松闸状态,将新制动器绕右侧轴销旋转,并使制动盘插入制动器制动片间的间隙内。(与 2.1.4 步骤相反) 2.2.3 对准制动器轴销开孔及机座轴销开孔,并插入阶梯轴销组件(包括压缩弹簧、弹簧安装板、调整螺栓、平垫圈)。(与 2.1.3 步骤相反) 2.2.4 安装右侧轴销处的压缩弹簧、弹簧安装板、调整螺栓、平垫圈, 并将螺栓拧紧。(与2.1.3 步骤相反) 2.2.5 紧固左侧阶梯轴销的内六角螺栓。(与 2.1.32.1.2 步骤相反) 2.2.6 按照拆除时标记正确连接制动器相关接线。(与 2.1.32.1.1 步骤相反) 2.2.7 检查制动器间隙并进行调整。 2.2.8 检查电梯单臂及静态制动力矩。
注意: 在安装好新制动器后,请参照附件《1-LEHY-III 曳引机制动器间隙检查和调整说明》调整制动器间隙,并检查电梯单臂及静态制动力矩。单臂力矩确认步骤请参照 1.2.3。静态制动力矩确认步骤如下:
静态制动力矩确认步骤: ①. 先让电梯自动运行一次,然后电梯空载停止于上终端层门区,此时可开始进行静态制动力矩确认。 ②.将 P1 板上的旋转开关 SET1 调到 0 ,SET0 调到 1。 ③. 将 P1 板上的 SW1△/▽开关按到 SW1▽侧,进入制动器静力矩测量模式,此时 7 段码显示上次测得的静力矩,如复位后尚未测过,则显示 000。 ④. 切换至手动模式,并手动上行。 ⑤. 电机制动器不会松开,但施加的力矩不断增大。 ⑥.电机开始转动时,测量过程结束,7 段码将显示测得的静力矩。 ⑦. 确认测得的静力矩值(7 段码显示值)超过 150。 ⑧. 如不满足要求,则需采取相应措施后再次测试,直至满足要求。 ⑨. 将 P1 板上的旋转开关 SET1 调到 0 ,SET0 调到 8。 ⑩. 将P1板上的SW1△/▽开关按到SW1▽侧,退出该模式。 |
|
