电梯运行时序-启动过猛、倒溜的原因

李荣君

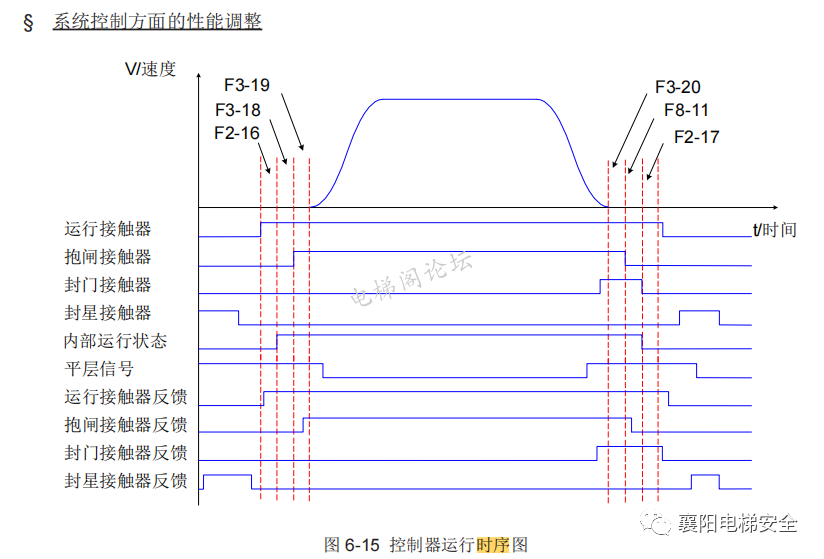

当电梯启动运行时：

封星接触器最先动作--运行接触器动作--抱闸接触器动作---电梯开始运行

对应的反馈为

封星接触器反馈--运行接触器反馈---抱闸接触器反馈--运行后编码器对脉冲进行反馈-编码增大记为电梯上行--编码减小记为下行--遇到平层信号上行就增大，下行就减小

电梯运行停止时序：

电梯零速后主机还加载有保持电流，

抱闸接触器断开---运行接触器输出断开--封星接触器输出断开

反馈也是

抱闸接触器反馈---运行接触器反馈----封星接触器反馈

---

根据时序我们对常见的几个故障进行分析：

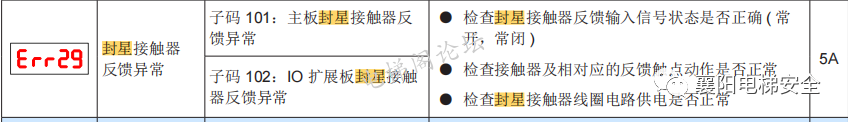

1.当电梯运行时主板给出封星接触器输出时，正常情况封星反馈点应该动作，假如线路问题或者接触器问题导致封星接触器不能吸合或者反馈点不动作，就会报故障。

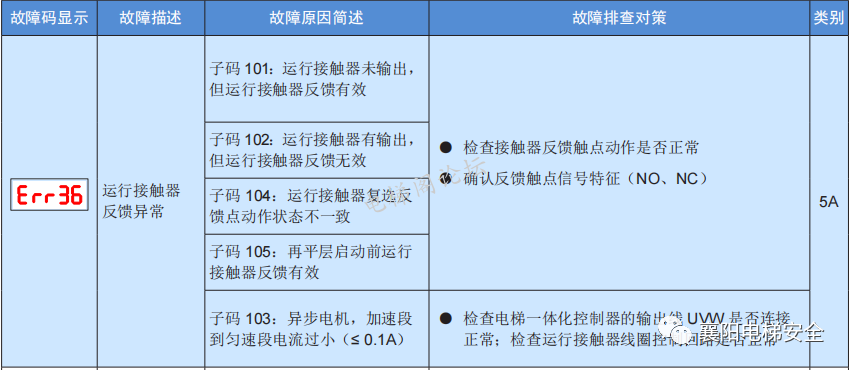

当封星输出反馈正常后，下一步运行接触器会吸合，变频器会给电机加电流，如果运行接触器不吸合或者运行接触器反馈不动作，电梯就会报运行反馈异常

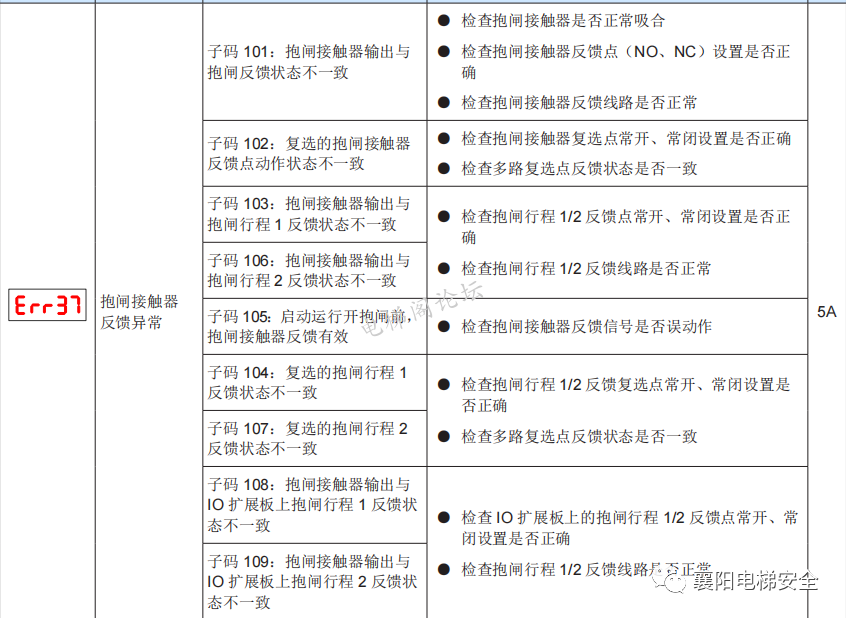

当封星输出正常，运行输出正常，电梯抱闸就会输出，如果抱闸接触器或者反馈不动作就会报抱闸反馈异常，抱闸检测开关如果损坏或者不动作也不会报故障。

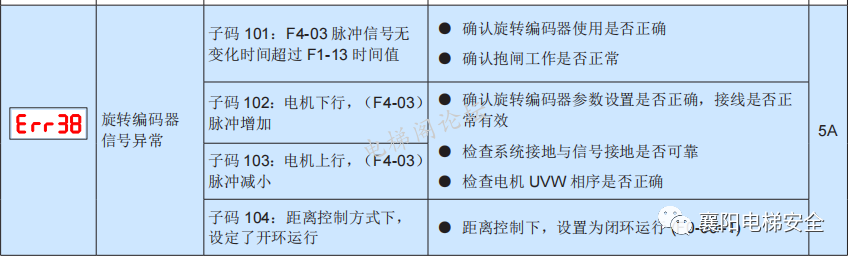

当封星--运行--抱闸都正常打开了反馈有效电梯就应该正常运行，电梯运行速度通过旋转编码器反馈给主板，当主板给定速度和编码器反馈速度不一致就会报编码器故障

主要通过调试器进入F4-03 数值上增大 ，下减小。

如果抱闸接触器主触点老化导致抱闸打不开，偶尔也不抱E20

运行接触器主触点老化会报过电流

---

就像军训时排队走路一样，前面人走了，后面的人才能走，如果前面人没动，后面人就开始走了就会绊倒。如果电梯时序就会导致电梯舒适感不好，举几个例子

电梯启动倒流

封星接触器最先动作--运行接触器动作--抱闸接触器动作---电梯开始运行

运行接触器动作后给电机加启动力矩，抱闸打开，电梯运行。如果启动力矩还没加或者还没加够抱闸就打开了，就会导致倒流。

处理办法开闸延时加长一点，使启动力矩刚加够，抱闸刚好打开，电梯开始运行

启动过猛

原因：启动力矩够运行了电梯抱闸还没有打开

解决办法：开闸延时调短一点

停止倒溜

原因：停止后电梯已经零速了，抱闸还没有抱住，电梯往上溜点才停车。

解决办法：抱闸延时调短点或者机械上把抱闸间隙调小点

停止过猛：

原因：电梯还没有完全零速抱闸就把电梯突然停止了

解决办法：抱闸延时调长点待电梯完全零速后，抱闸在动作
