新时达C7000 UCMP测试方法

李荣君

新时达C7000 UCMP测试方法
UCMP现场测试（同步F202=1、异步F202=0）

• • 1.需要确认具有提前开门板（SM.11/A）、门区开关动作正常；

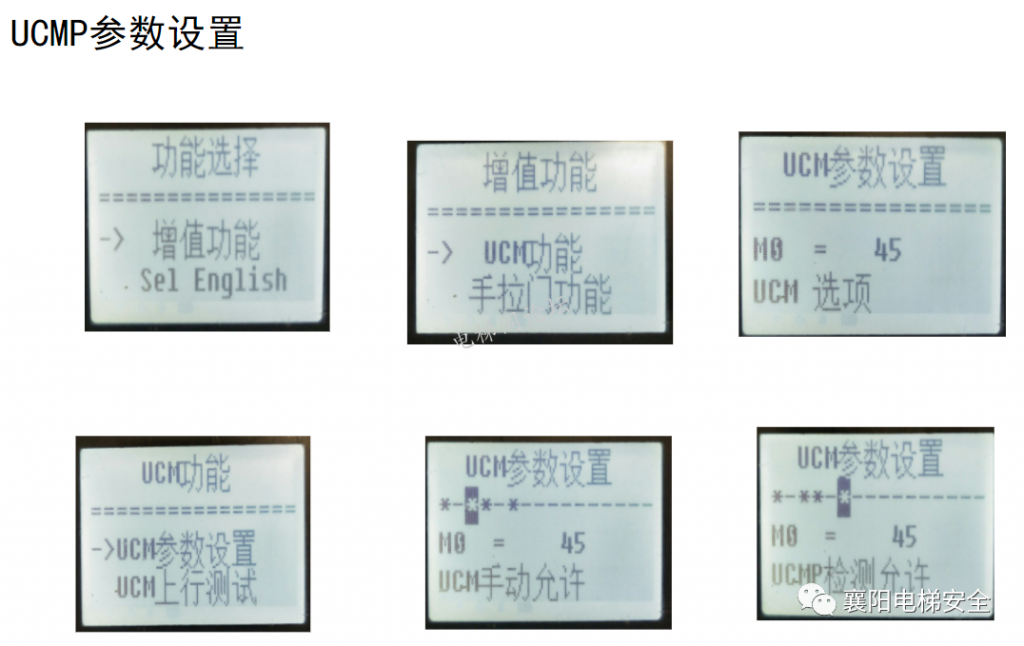

• • 2.操作器进入《增值功能》-＞《UCM功能》进入修改UCM参数；MO：UCM功能选项，同步主机默认45。异步主机默认-
• • 3.电梯开到非端站位置，并关好门（测试位置：上行测试时为空载顶层第2 层，下行测试时为满载底部第2层）。
• • 4.在增值功能-〉UCM功能中，选择合适的方向（UCM上/下行测试），如没关好 门，在测试菜单中会提示，也会尝试关门。

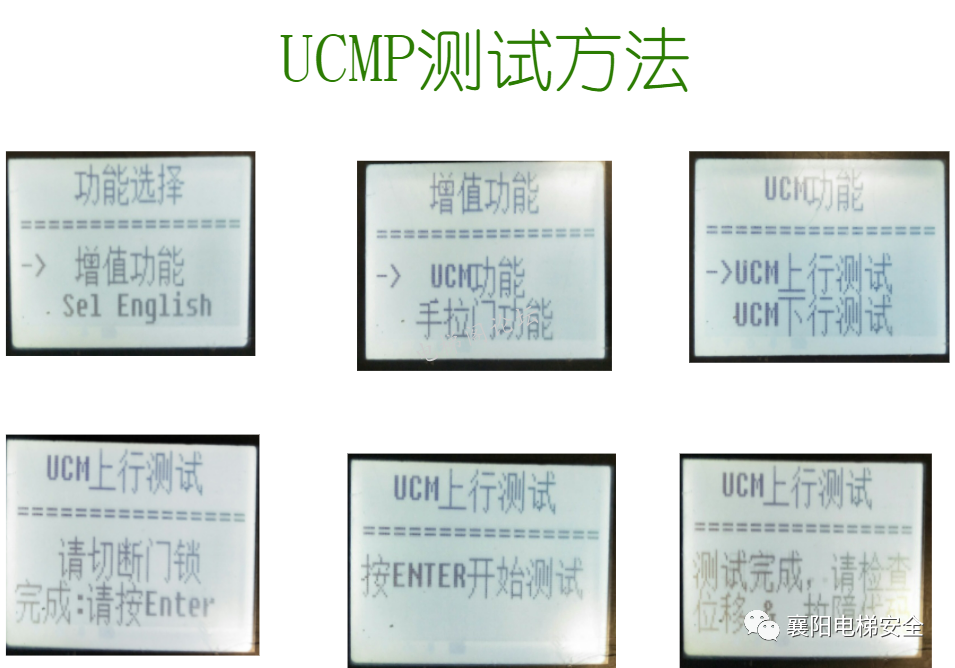

• • 5.门闭合后提示“请切断门锁”。人为断开门锁，提示“按Enter开始测试” ,按下Enter后，提示“测试中”。主板自动输出，短接门锁，向上/下运行
• • 6.同步主机；离开门区后，提前开门板断开门锁，电梯急停，提示“测试完 成，请检查位移&故障代码”，查询故障报51# （轿厢意外移动故障）。异步主机；离开门区后，，提前开门板断开门锁电梯急停，同时夹绳器动 作，提示“测试完成，请检查位移&故障代码”，查询故障报51# （轿厢意外移 动故障）。
• • UCMP故障复位方法：检修下同时按住上行和下行保持5s,可复位UCMP故障。注：主板断电再上电，UCM故障保持，不会复位。


同步电机手动抱闸力检测

• • 1.确定轿厢为空。
• • 2.将电梯拨到检修状态，空载开到顶部第2层。

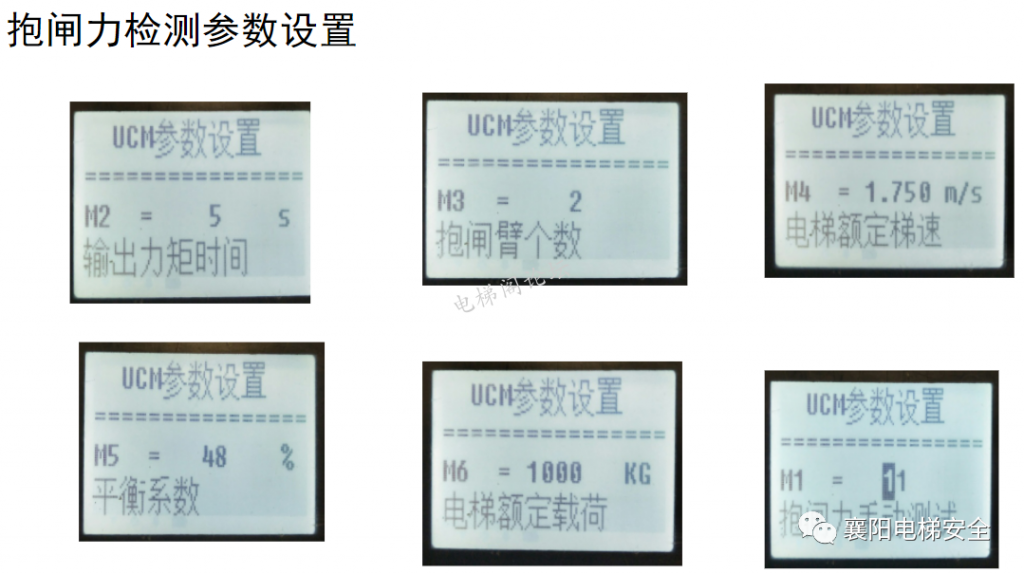

• • 3.增值功能里，UCM参数，将M1设置为11。(使用手持操作器)
• • 4.按住检修上行不放。
• • 5.Kmy吸合，一体机给出爬行速度，并先给出设定的大力矩，并保持M3设定的时间，在此时间内，如果未检测到编码器转动，测试结束，提示- 成功。如果发现位移未超过3mm，则记录65故障，继续输出设定好的小力矩:如果位移超过3mm，则记录64故障(抱闸力严重不足)。
• • 6.释放Kmy，M1自动设置回0，此时可以释放检修方向按钮。如不报故障，证明抱闸制动力足够，可以继续运行。
• • 7.如有64号故障，则应该立刻维修抱闸，然后通过UCMP复位方式复位。如只有65号故障，则应该立刻记录上报，尽快安排维修。


注意事项:

• • 1.测试时只能上方向，如果下方向没有任何反应。
• • 2.上方向在测试完成前释放，下次按上方向需重新开始测试。
• • 3.上方向一直不松开，测试完成会自动停止，释放方向再按下才会运行。
• • 4.测试完成或者变为自动，M1会自动变为0。


同步电机自动抱闸力检测

电梯自动状态停梯，门锁闭合，将主板时间修改为2016-6-21 02:59:59，进入凌晨3点时，电梯在自动状态且无指令和外呼登记，超过3分钟(2016-6-21 03:04:00)，门锁闭合，直接进入抱闸力自动测试，持续M2时间，电机未转动，切断力矩，完成抱闸力自动测试。自动测试流程和手动测试相同。

同步电机UCMP抱闸开关测试(常闭信号为例)

• • 电梯停在门区，人为短接抱闸检测1或抱间检测2其中一个，电梯起动马上报38#(抱闸打不开)故障，3次后故障保护，操作器主界面提示“UCMP故障保护”，检修状态下同时按住检修上行和检修下行按钮超过5s才能清除故障，检修或断电上电不能复位。电梯运行时，短接一个抱闸开关检测点，电梯保护报38#:尝试5次后(记录5个38#)，操作器主界面提示“UCMP故障保护”，检修状态下同时按住检修上行和检修下行按钮超过5s才能清除故障，检修或断电上电不能复位。
• • 电梯在停车时，人为断开一个检测点，系统认为抱闸未闭合，,不会给出开门信号,一直保持关门状态,如有提前开门，马上给关门信号。开门按钮不起作用，直接报UCMP故障。
