默纳克/NICE3000new电梯重复开关门排查过程

李荣君

【故障现象】

电梯登记信号后，处于门区反复开关门，无法正常运行

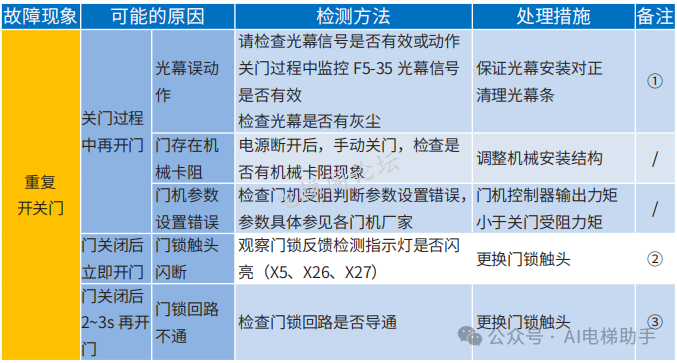

【排障流程】

注:1.2.3详见

【详细检测方法与处理措施
① 检测光幕信号是否有效或动作

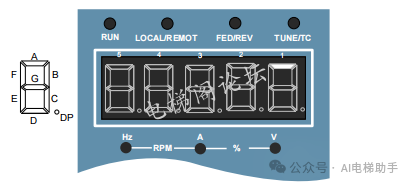

1) 参数设置:没有挡光幕时若 X1/X2 亮，说明光幕信号为常闭输入点，F5-25 的 Bit0/Bit1 设为 0;若 X1/X2 不亮，说明光幕为常开输入点，F5-25 的 Bit0/Bit1 设为 1。参数 F5-35:数码管显示从左至右依次为 5、4、3、2、1，手持操作器监控 F5-35 参数的 1号数码管A段标记是否亮;
判断方法:挡光幕前后，轿顶板的 X1/X2 输入点有亮灭变化，F5-35 对应的段码没有亮灭变化，说明轿顶板损坏;若轿顶板和 F5-35 均没有变化，说明光幕损坏。
② 检测门锁触头是否闪断

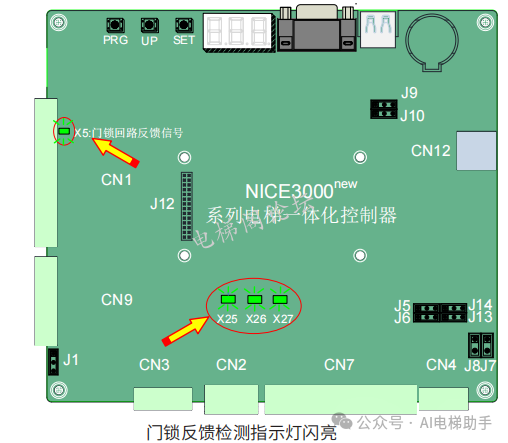

观察主板任一门锁反馈检测指示灯(X5、X26、X27)是否闪亮，若出现闪亮，说明门锁触头闪断，检测所有门锁触头是否接触不良，更换门锁触头，保证接触良好。

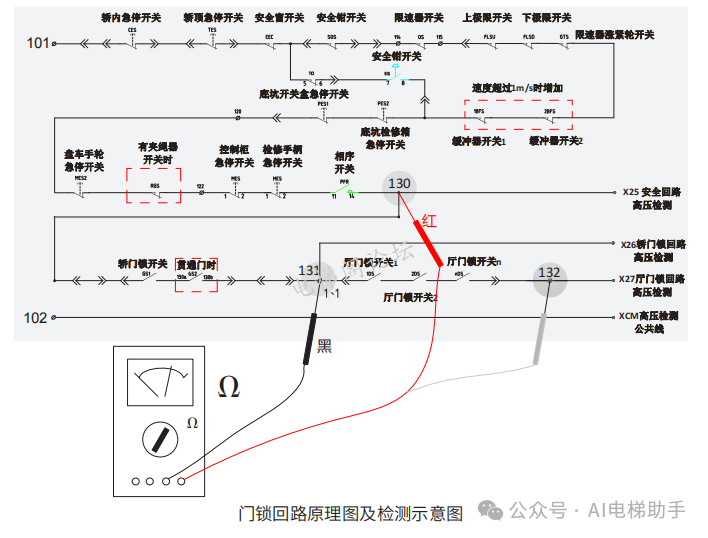

③ 如何检测门锁回路
1) 断开总电源，保证被测试回路没有带电。
2)将数字万用表调到(欧姆)档，测量轿门锁及厅门锁回路是否导通。若万用表阻值为无穷大，说明线路不导通，请按照下表正确接线方式接线。
维修经验：
一般反复开关门就查找两方面原因
1.当前层门锁不通，一般门地坎有垃圾或门头有油泥
2.光幕移位了或坏了
