默纳克/NICE3000new电梯不关门排查过程

李荣君

【故障现象】电梯启动运行前，门机不执行关门运行，且不报故障

【排障流程】

注:①②③详见下文。
【详细检测方法与处理措施】

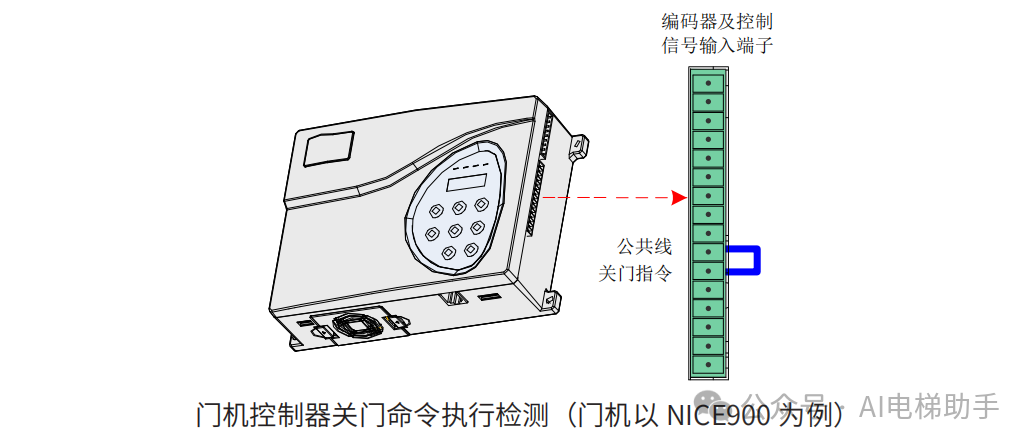

① 检查门机控制器开门命令是否执行
短接门机控制器输入侧开门指令和公共线，观察电梯是否开门，若不开门，请更换门机控制器或者重新调试门机控制器。

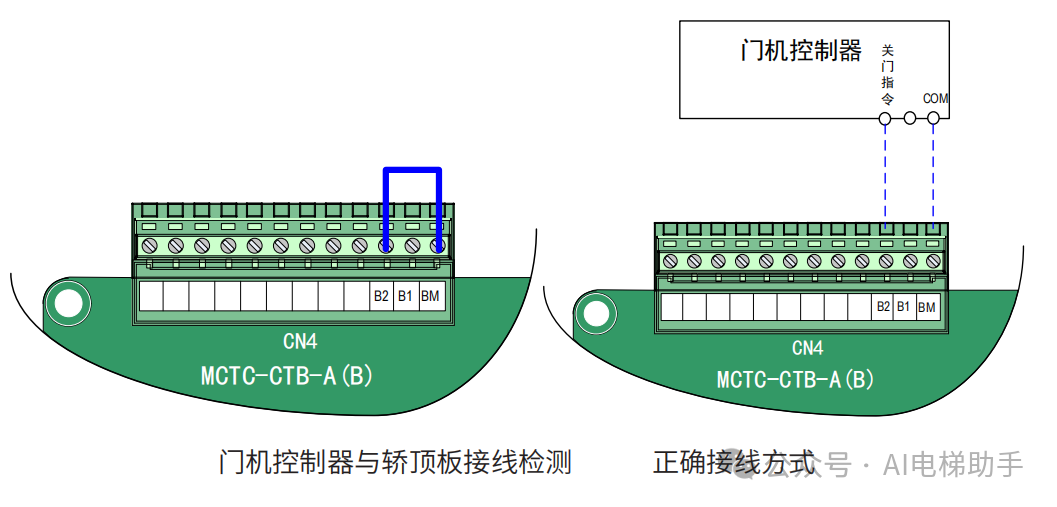

② 检测门机控制器与轿顶板接线是否错误短接轿顶板 CN4的 BM-B2端子,观察电梯是否关门，若不关门,按照正确接线方式接线
检测光幕信号是否有效或动作

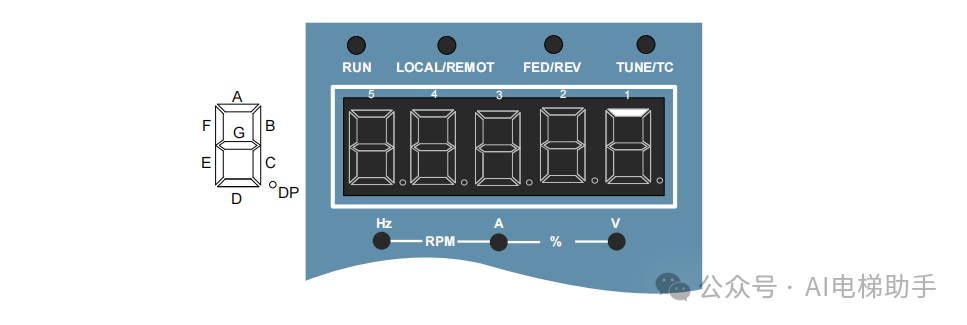

参数设置:没有挡光幕时若 X1/X2 亮，说明光幕信号为常闭输入点，F5-25 的 Bit0/Bit1 设为 0;若 X1/X2 不亮，说明光幕为常开输入点，F5-25 的 Bit0/Bit1 设为 1。参数 F5-35:数码管显示从左至右依次为 5、4、3、2、1，手持操作器监控 F5.35 参数的 1号数码管A段标记是否亮;
判断方法:挡光幕前后，轿顶板的 X1/X2 输入点有亮灭变化，F5-35 对应的段码没有亮灭变化，说明轿顶板损坏;若轿顶板和 F5-35 均没有变化，说明光幕损坏

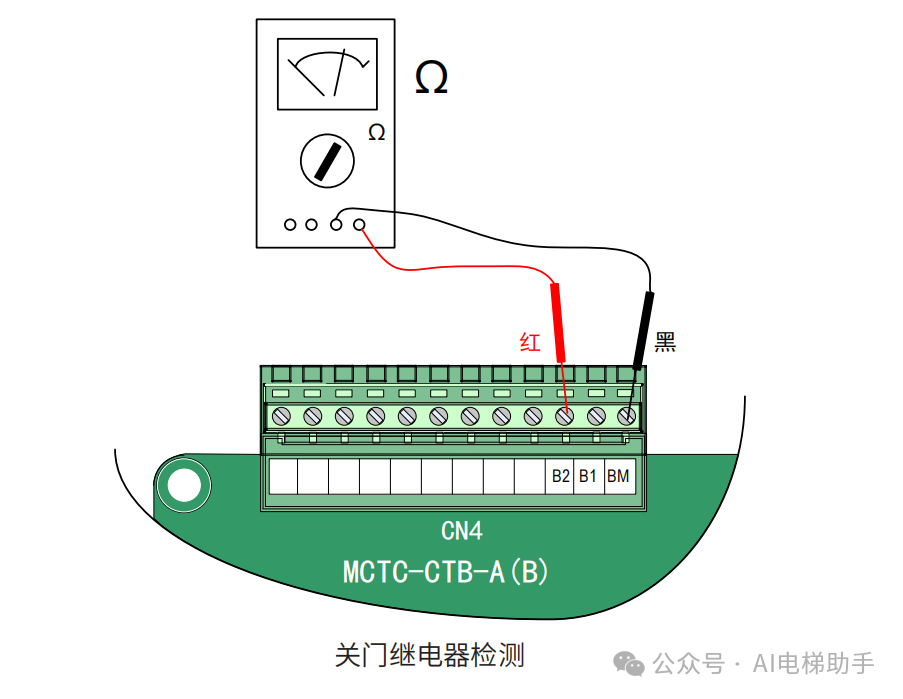

检测关门继电器是否损坏
确保主板输出关门指令1)
将万用表调到(欧姆)档，测量轿顶板 CN4 端子 BM-B2 是否导通。若万用表阳值为无穷大，说明线路不导通，关门继电器损坏。
一般维修经验：
1.一般情况下电梯不关门，我们去了都是先检查一下光幕，看看光幕有没有被遮挡，上面有没有灰尘，把光幕条擦一擦。2.看看地坎有没有异物，把地坎清理干净，异物会导致电梯开关门多次而无法关门到位然后死机保护，导致电梯不关门，需要打检修或拍下急停。3.一般以上两招可以解决80%的问题，其他20%就要看看门是否卡住，门电机卡住，门机变频器故障
