默纳克上电不显示

李荣君

【故障现象】用户电源开关合闸后，一体机主板数码管无显示
【排障流程】

可能原因	检测方法	处理措施
一体机没电	测量输入电压是否正常	检测前端电路、输入电源
一体机没电	检查输入进线接触器是否吸合	保证安全回路导通且变压器供电电源正常，进线接触器吸合
底座供电电源是否正常	万用表直流档位测量 J4 的 4、5 脚电压	维修或更换底座

【详细检测方法与处理措施】

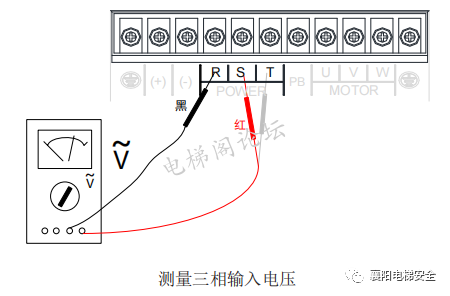

① 检测输入电压是否正常以输入三相 380V 为例1） 拆卸一体机下盖板，露出主回路端子；2） 将万用表调到（交流）档，测量主回路输入电源 R、S、RT、ST 之间的电压。

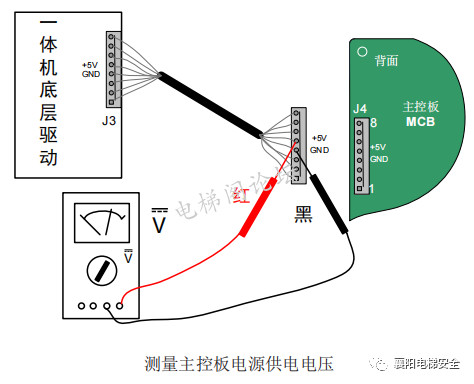

② 万用表测量 5VDC 电压1） 拔下主控板背面上 J4 端子排线，另一头保证与一体机底层（上电状态）J3 端子连接完好；2） 将万用表调到（直流）档，测量 J4 端子排线的 4 脚和 5 脚之间的电压。若万用表电压显示值低于 4.8V，需更换或维修一体机底层。

故障总结：

一般维保中遇到这样问题较多的就是：

• 有输入进线接触器，接触器不吸合，查找安全回路，或接触器损坏
• 底座老化开关电源老化或者炸机，可以用下面方法简单测下下模块有没有损坏

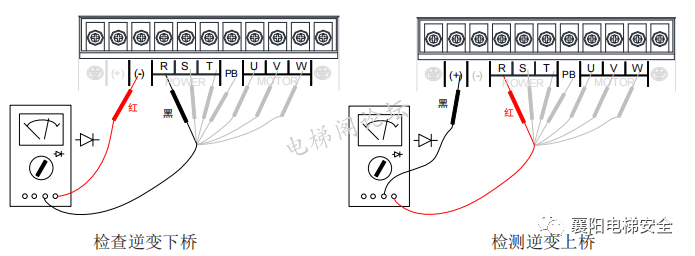

[size=1em]① 检测下桥是否导通数字万用表打到二级管档，红表笔对母线负端（-），黑表笔依次测量 R、S、T、U、V、 W 和 PB。若测量 RST 时的，显示值一样或相近，测 UVW 时，显示值一样或相近，且显示值均在0.4~0.6 之间，说明驱动板正常；若有一组的万用表值是无穷大或短路，则为驱动板损坏。

[size=1em]② 检测上桥是否导通数字万用表打到二级管档，黑表笔对正母线正端（+），红表笔依次测量 R、S、T、U、 V、W 和 PB。若测量 RST 时的，显示值一样或相近，测 UVW 时，显示值一样或相近，且显示值均在0.4~0.6 之间，说明驱动板正常；若有一组的万用表值是无穷大或短路，则为驱动板损坏。
