默纳克1000不关门解决过程

李荣君

控制系统为默纳克1000，主机为涡轮蜗杆1： 1  速度0.5m/s

对通门、门电机为异步电机门机信号为4个双稳态开关

电梯故障现象：电梯在一楼门不关

1.对电梯外呼按钮进行检查，万用表打按钮通断没有问题

2、对光幕进行检查，更换光幕电源盒问题依旧

3、在主板上进行开关门到位信号监测

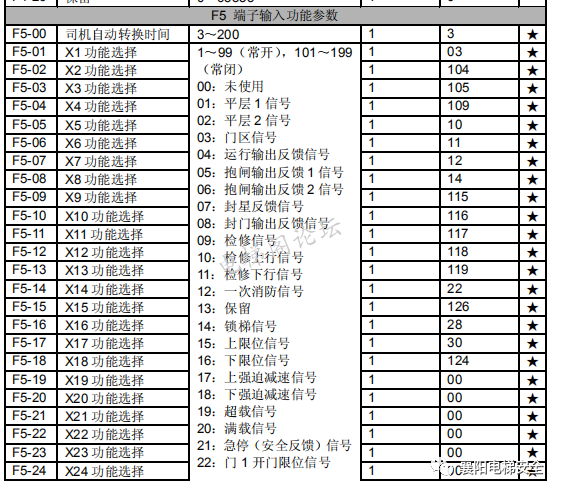

由于没有电气原理图，用服务器对F5参数进行查看

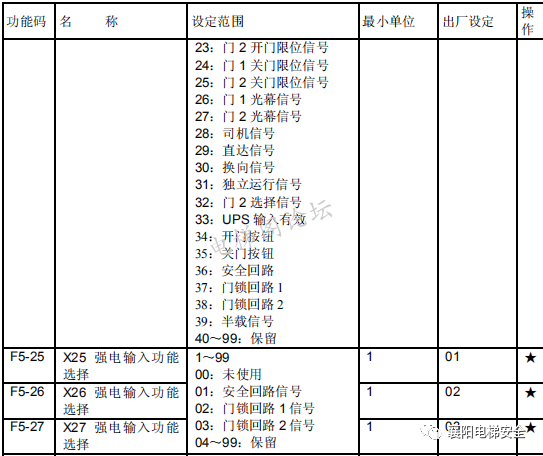

发现F5-20设置为123   门2开门限位信号常闭点

      F5-21设置为125   门2关门限位信号常闭

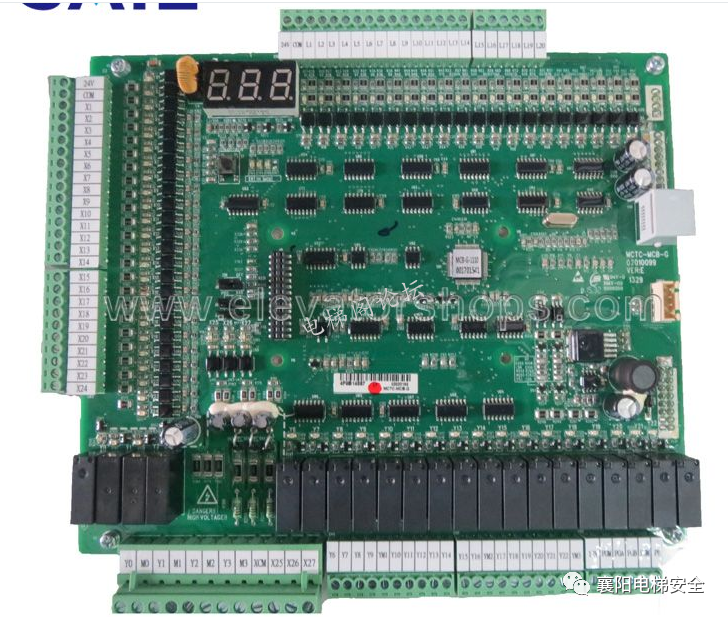

对门2进行开关动作，在主板上观察输入点X20一直亮着，X21一直不亮

正常情况下应该是门在中间位置X20  X21都亮

开门到位X20灯灭，X21亮

关门到位X20灯亮,X21灯灭

从上面现象可以看出，开关门到位开关损坏

对开关门到位双稳态开关进行更换，更换后故障依旧

用万用表测量开关门到位双稳态开关信号变化，发现正常

经过一番检查发现开门门到位信号被改动，在开门到位、关门到位的位置加了两个微动开关，对开关进行检查，开关损坏

更换两个微动开关，电梯运行正常
