默纳克故障查询方法和复位方法

李荣君

默纳克查故障方法
1、小键盘查询

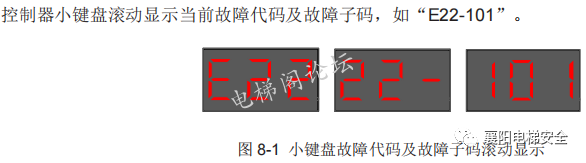

小键盘F-2通过 PRG、UP、SET 键进入 F-2 的数据菜单后，数码管显示“0”，可以用 UP 键进行数据设定更改为2，此时按 SET 键，将循环显示 10条故障记录的故障代码以及故障时间，按 PRG 退出。

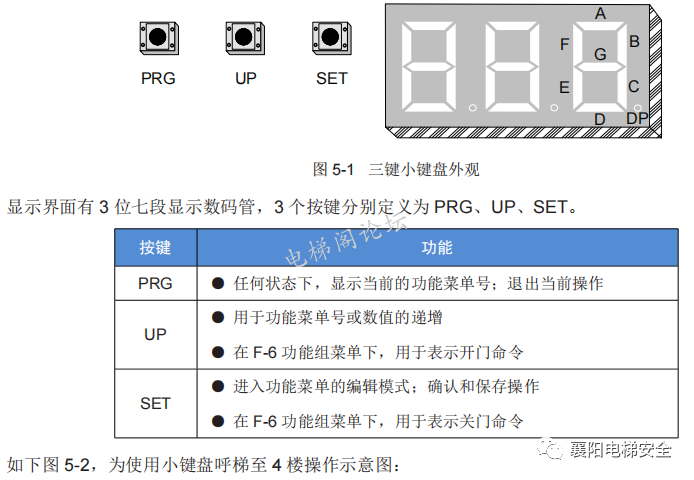

小键盘由 3 个数码管和 3 个按键组成。通过小键盘可以完成控制器的信息显示及简单的命令输入 小键盘局部外观如下：

F-1：运行楼层命令输入

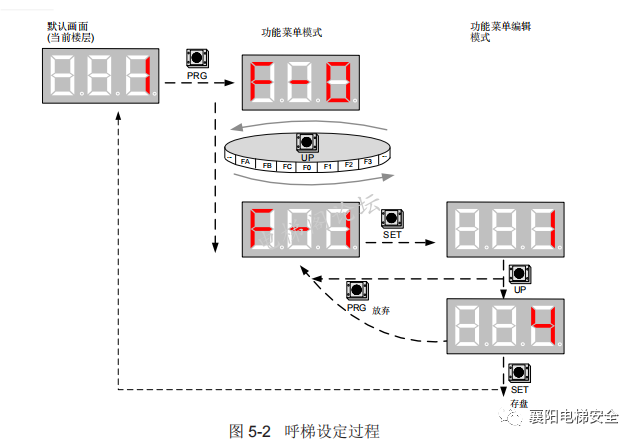

[size=1em]通过 PRG、UP、SET 键进入 F1 的数据菜单后，数码管显示电梯最小楼层 ( 系统功能参数表 F6-01所示 )，可以用 UP 键进行目的楼层设定，范围是最小楼层至最大楼层，选定楼层后按 SET 键保存，电梯向设定楼层运行，同时自动切换到 F-0 的数据菜单显示。

F-2：故障复位及显示故障时间代码

[size=1em]通过 PRG、UP、SET 键进入 F-2 的数据菜单后，数码管显示“0”，可以用 UP 键进行数据设定更改，范围 0~2：

•1表示系统故障复位命令，此时按 SET 键保存，清除当前系统故障，然后自动切换到 F0 的数据菜单显示;•2表示显示故障时间代码，此时按 SET 键，将循环显示 10条故障记录的故障代码以及故障时间，按 PRG 退出。

F-3：时间显示

[size=1em]通过 PRG、UP、SET 键进入 F-3 的数据菜单后，将循环显示系统当前时间

F-4：合同号显示

[size=1em]通过 PRG、UP、SET 键进入 F-4 的数据菜单后，将循环显示使用者的合同号。

F-5：运行次数显示

[size=1em]循环显示电梯运行次数。

F-6：开关门控制

[size=1em]通过 PRG、UP、SET 键进入 F-6 的数据菜单后，数码管将显示 1-1，此时 UP 和 SET 键分别表示开门和关门命令，按 PRG 键退出。

F-7：楼层自学习命令输入

[size=1em]通过 PRG、UP、SET 键进入 F-7 的数据菜单后，数码管显示“0”，可以用 UP 键进行数据设定更改，范围 0~2，其中 1 和 2 均表示系统楼层自学习命令 :

•1不清除 FR 组平层调整参数；•2清除 FR 组平层调整参数 ;

此时按下 SET 键，当满足井道自学习条件时，电梯开始井道自学习，并转为显示 F-0的数据菜单，自学习完毕 F-7 自动复位为 0；不满足井道自学习条件时，提示 E35 故障。

F-8：测试功能

[size=1em]通过 PRG、UP、SET 键进入 F-8 的数据菜单后，数码管显示“0”，分别表示：

[td]

1	封锁外召
2	封锁开门
3	封锁超载
4	封锁限位开关
6	进入打滑实验状态关
7	UCMP 手动检测
8	抱闸制动力手动检测

[size=1em]用户设定后，按 SET 键确认，数码管此时闪动显示“E88”，提示用户当前设定电梯处于测试状态， 按 PRG 键退出，F-8 的数值将自动恢复为零。

F-9：电梯协议码

[size=1em]通过 PRG、UP、SET 键进入 F-9 的数据菜单后，数码管显示“0”，可以用 UP 键进行数据设定更改为1 后七段码显示屏会循环显示C***** F00120。

F-A：调谐功能

[size=1em]通过 PRG、UP、SET 键进入 F-A 的数据菜单后，数码管显示“0”，分别表示：

[td]

1	带载调谐
2	空载调谐

[size=1em]用户设定后，按 SET 键确认，数码管此时显示 TUNE，电梯进入调谐状态，确认电梯满足安全运行条件后，再次按 SET 键开始调谐，调谐完成后小键盘将显示当前角度，持续 2 秒，之后自动切换到 F-0的数据菜单。

F-B：轿顶状态显示

[size=1em]通过 PRG、UP、SET 键进入 F-B 的数据菜单后，数码管显示轿顶板输入输出状态：如下图所示，

F-C：更改电梯的方向

[size=1em]请勿随意更改 F-C 参数值，其功能等同 F2-10。

•0：方向不变•1：运行方向取反

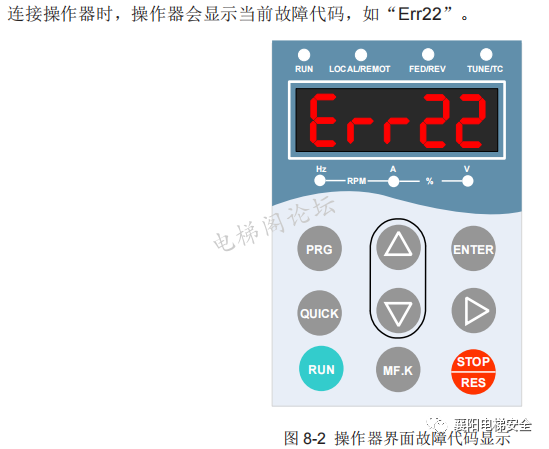

1、操作器查询方法

1、默纳克3000系统查询参数

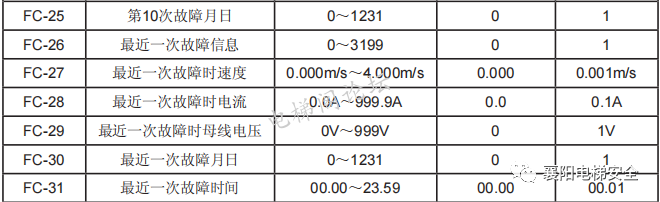

默纳克3000历史故障是在FC-06--FC-31里面查询

此组功能参数可记录电梯最近11次故障的故障代码、楼层和时间。其中故障信息由4位组 成，高两位表示故障发生时轿厢所在的楼层，低两位表示此时的故障代码。如若FC-26记录的最 近一次故障信息的内容为1035，则表示电梯最近一次的故障代码为Err35，发生故障时轿厢处于 第10层。FC-28～FC-31记录了电梯最近一次故障时的输出电流、母线电压及发生故障的具体时 间。

2、默纳克3000+系统查询参数

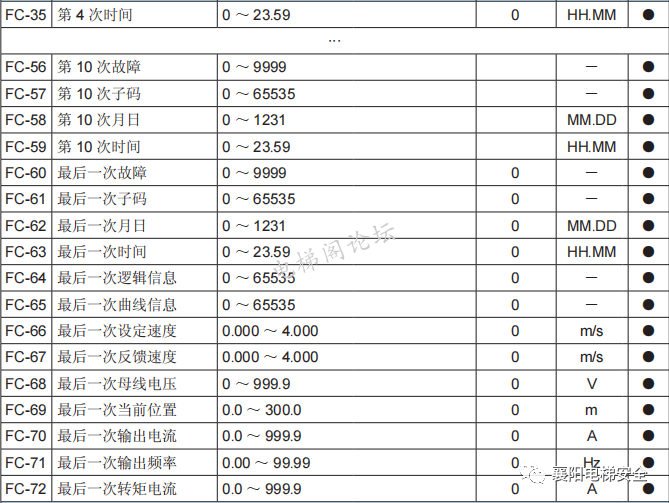

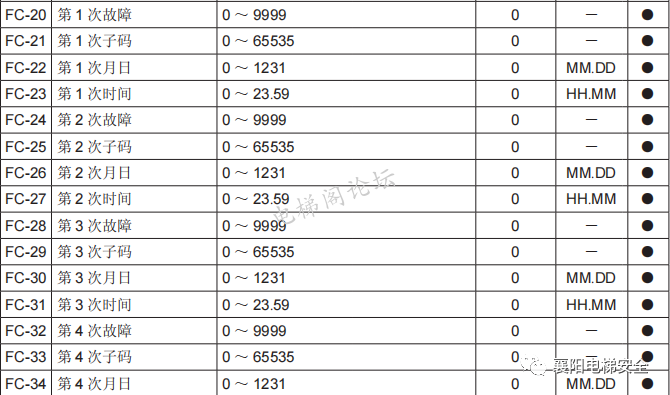

默纳克3000+低版本历史故障是在FC-20--FC-72里面查询

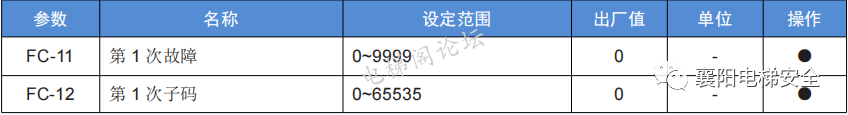

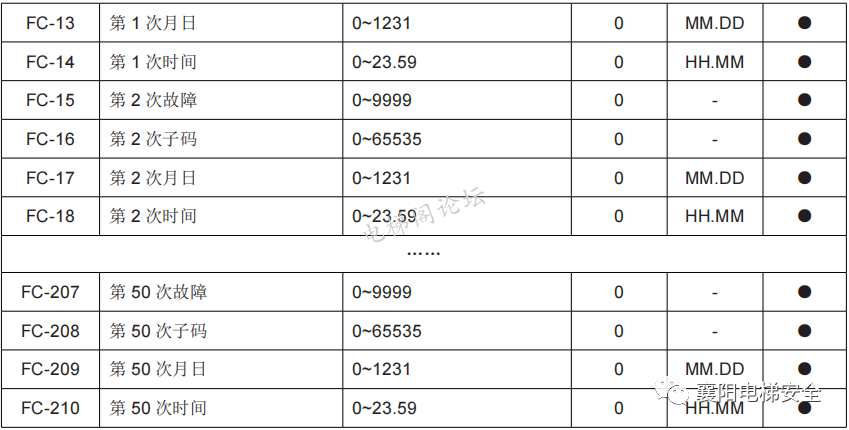

默纳克3000+高版本历史故障是在FC-11--FC-210里面查询

10 次详细故障信息记录满之后，时间最早的详细故障就挪到最近的一次简单故障中，例如当新发 生一次故障后，E9 组故障信息中存储的故障代码和子码、时间信息会自动存放到 FC-11~14 的位置。

简单故障记录由 4 位组成，高两位表示故障发生时轿厢所在的楼层，低两位表示产生的故障代码。如第 1 次故障记录内容为 0835，则表示离现在时间最近的第 1 次简单故障为 35 号故障，发生故障 时轿厢靠近第 8 层。故障子码用于定位相应故障产生的具体原因。故障月日和故障时分记录发生故 障准确时间

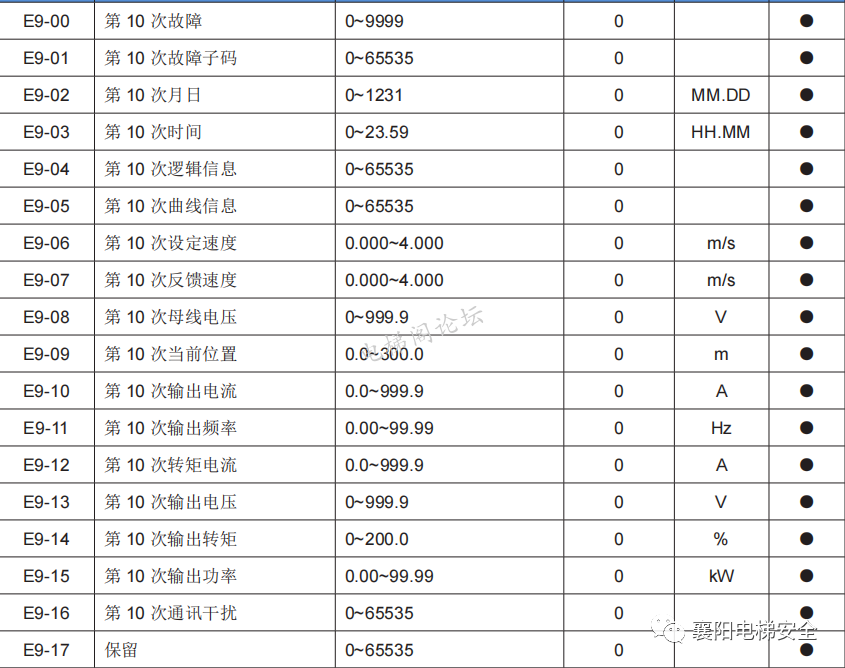

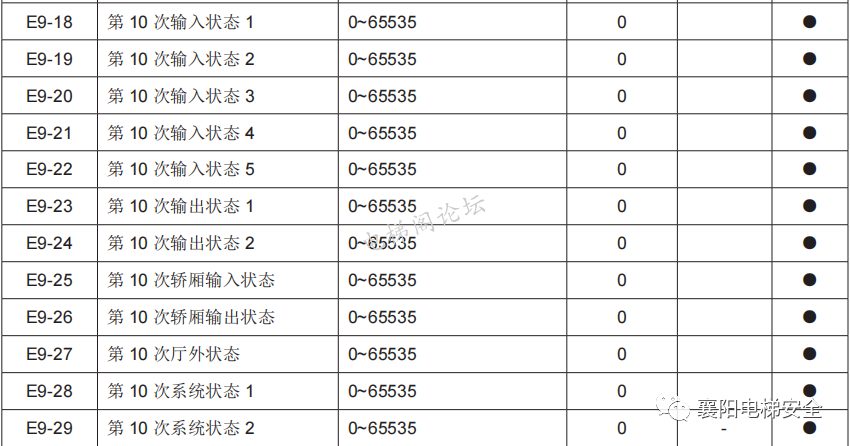

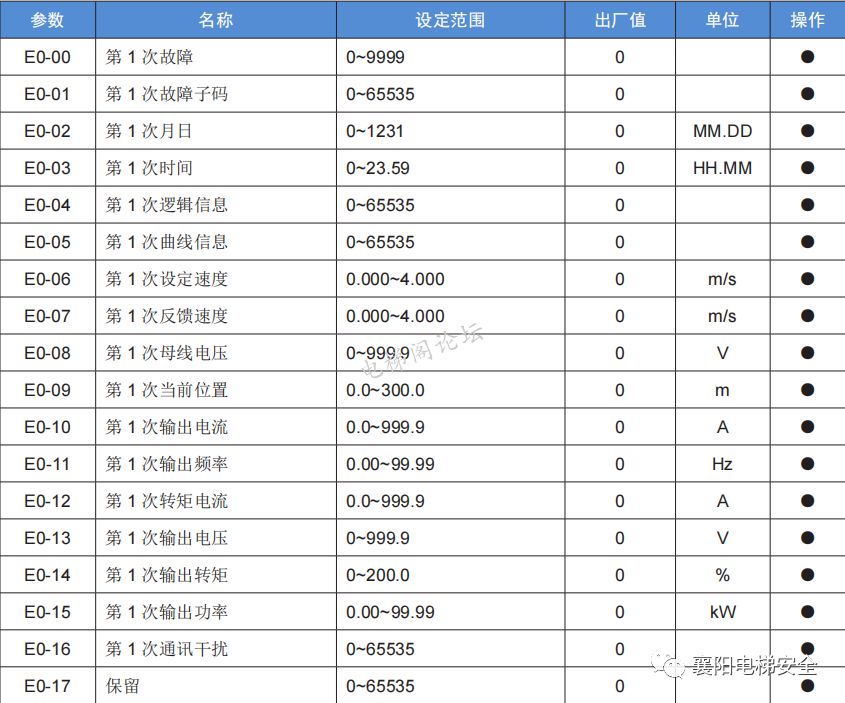

默纳克3000+高版本历史故障也可以在E0-00--E9-29里面查询

此组参数记录了电梯最近的 10 次故障，详细列出了每次故障时的系统状态参数。

3、默纳克1000系统查询参数

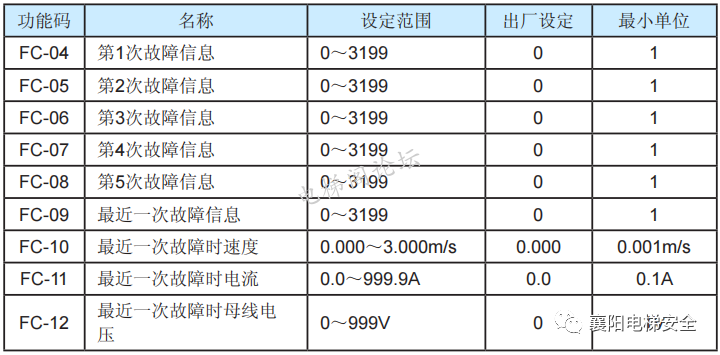

默纳克1000低版本历史故障是在FC-04--FC-12里面查询

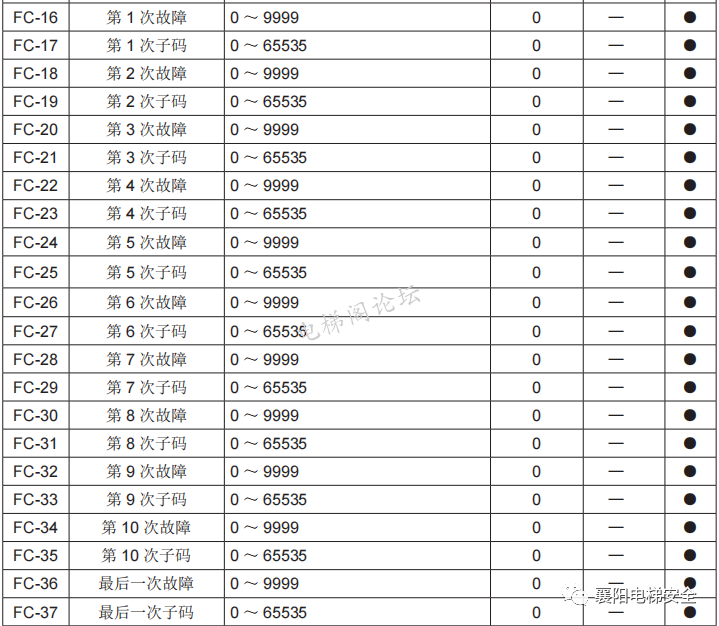

默纳克1000new历史故障是在FC-16--FC-37里面查询

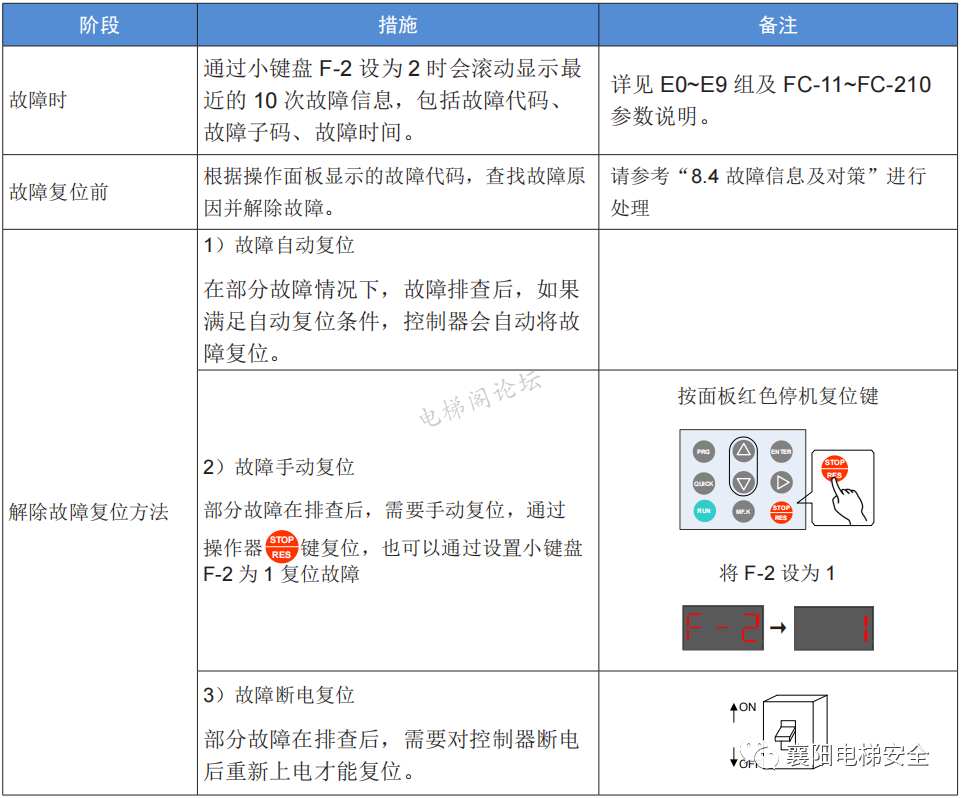

故障复位方法解除故障复位方法

[size=1em]1、故障自动复位 在部分故障情况下，故障排查后，如果 满足自动复位条件，控制器会自动将故 障复位。

2、 故障手动复位 部分故障在排查后，需要手动复位

•通过操作器 STOP RES 键复位•通过设置小键盘 F-2 为 1 复位故障

3、故障断电复位 部分故障在排查后，需要对控制器断电 后重新上电才能复位。
