默纳克E20 速度反馈错误故障排查

李荣君

板显示 E20 故障：速度反馈错误可能原因[td]

可能原因	处理方法
编码器信号异常	上电报 E20，为编码器信号断线；调谐时或运行时报 E20，为编码器信号异常（万用表测量编码器信号线更换编码器或 PG 卡或编码器与 PG 卡的连接线
电机相序错误	调谐时报 E20，子码 3、15 交换电机两相，重新电机调谐
抱闸没打开	测量抱闸电压是否稳定，检测抱闸间隙是否正常，抱闸控制回路接线是否正常确认抱闸电压正常，抱闸间隙正常，抱闸控制回路接线正确。

上电报 E20

故障按以下顺序排查：

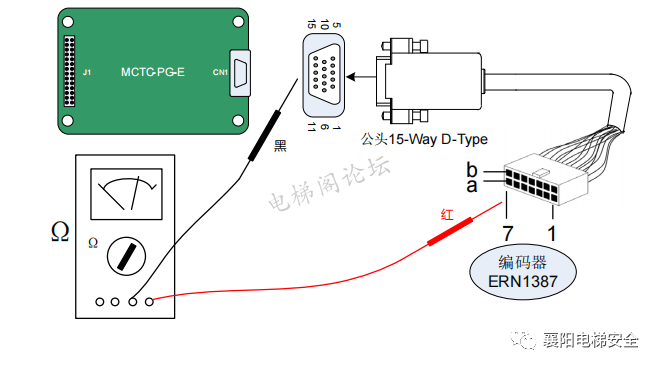

• 1. 拔掉编码器线缆后，用数字万用表电阻档测试编码器和 PG 卡的连接线是否断线和异常


• 2. 更换PG卡测试查看是否故障依旧


3.更换编码器测试

运行时报 E20

• 1. 用操作器F4-03查看，是否上增大下减小，如果相反在F2-10里更改
• 2. 查看抱闸是否打开


调谐时报

一般为新梯调试或者更换变频器时报的比较多

交换电机两相（U/V/W中任意两相），重新电机调谐

一般维修中遇到较多：

1.运行时报E20多为抱闸打不开

• • 排查抱闸电压
• • 排查抱闸接触器触点
• • 排查抱闸线路问题
• • 排查抱闸线圈


2.上电就报

• • 排查PG卡
• • 排查编码器线
• • 排查编码器
• • 排查主板


3.调谐时报

[size=1em]输出换相重新调谐
