默纳克1000UCMP功能试验方法及门旁路使用说明

一、NICE1000new调试工具的使用

1、LED操作面板的使用作详细说明

NICE1000new电梯一体化控制器可以通过操作控制（LED 操作器），电梯驱动与控制的全参数查阅参数修改。

2、LED 操作面板通过8芯扁电缆连接到NICE系列控制器的RJ45插口，用户通过操作面板可以对NICE系列电梯一体化控制器进行功能参数修改，工作状态监控和操作面板运行时的控制( 起动、停止) 等操作。

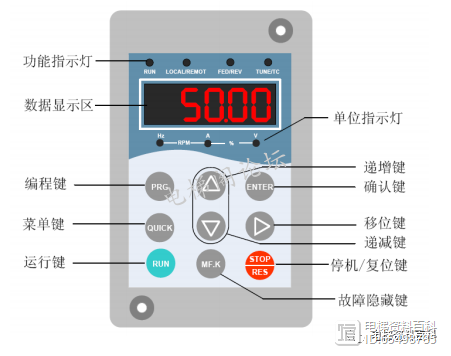

3、外观显示如下图所示：

2、LED 操作面板功能指示灯说明

● RUN：灯亮时表示 NICE 系列电梯一体化控制器处于运转状态。

● LOCAL/REMOT：保留。

● FWD/REV：电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。

● TUNE/TC：调谐指示灯，灯亮表示处于调谐状态。

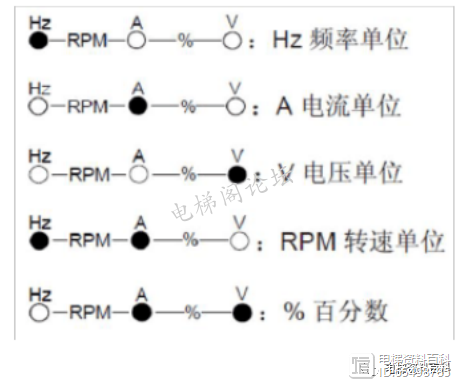

单位指示灯说明如下图所示表示点亮，表示熄灭

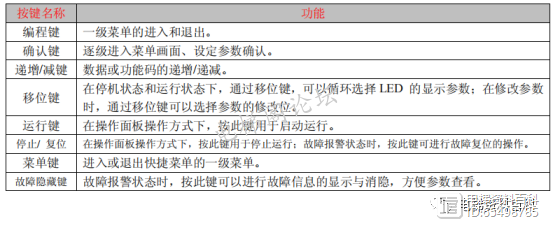

3、LED 操作面板按键说明如下图

二、门旁路装置操作说明

1、电梯正常运行时，XLD-MSPL板的S1短接插座需插上。

2、拔出S1短接插头，控制系统进入检修和门旁路状态。

3、层门锁故障时，取出S1短接插头，插入S2插座左侧，旁路层门回路。

4、轿门锁故障时，取出S1短接插头，插入S2插座右侧；旁路轿门回路。

5、旁路状态时，电梯检修运行，轿厢底部发出声光报警信号，提醒注意安全。

6、S2与 S1插座不能同时插入短接插头。

注:严禁非专业人员操作UCMP和制动力测试及门旁路装置

三、UCMP 功能试验方法说明

主板型号: NICE1000NEW。

软件版本:FA-05≥03.00 。

相关参数:F8-19Bit9设置1关闭抱闸制动力检测功能。

1、注试验条件：F8-19=16384(UCMP功能开启），检修开关有效，电梯停止在门区位置，保持门锁闭合。

2、UCMP试验方法

1.电梯必须处于检修状态下。

2.电梯门锁闭合的情况下，且在门区（X1、X19、X20灯亮）。

3.用操作器进入F8-19功能码，确认参数是否为“ 16384”，如不是则按按递增或递减键使 F8-19=16384。

4.触发方式；用操作器进入F3-22功能，按上递增或下递减键，进入Bit1功能显示01，再按位移键，把“ 0”设置为“ 1”，按确认键，此时一体机显示“ E88”

5.拔出UCMP插件（断开门锁回路）。

6.手动按控制柜公共与检修上行或者下行按钮（如电梯在一楼则按上行，电梯在二楼则按下行）。

7.电梯系统输出封门信号，轿厢运行发生脉冲变化，系统检测电梯发生意外移动（电梯运行脱离门区 X1灯灭），硬件UCMP模块将会取消门锁短接，此时电梯报“ E65”（UCMP故障），电梯停止运行。

8.“E65”为5级故障（最高级别），此故障只能由专业技术人员在现场检查电梯运行状态并修复后，在检修状态下用操作器按“ STOP/RES”键复位。
