康力电梯KLS新时达系统消防接线及参数设置

魔鬼大厨

本文介绍康力电梯KLS新时达系统消防接线方法及参数设置。
控制柜型号识别及消防参数设置

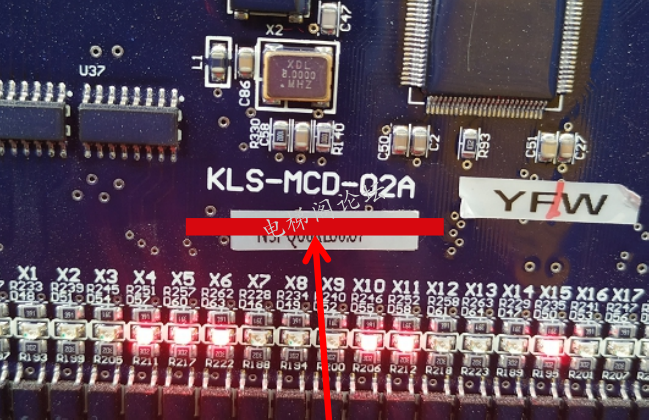

主板型号为KLS开头的为KLS新时达系统。
电梯正常状态下，请先检查主板X15（消防开关）灯是否亮，如不亮，请更改消防参数更改消防开关接线，保证现场消防开关采用常闭点。
主板接线及消防信号输入

1.插件板自带消防，输入接线端S9插件。
2.消防信号采用无源闭点，接线时请将S9插件短接线去除，接入甲方消防动作信号。
注意：请告知甲方消防接线人员消防信号为无源信号，常闭点！

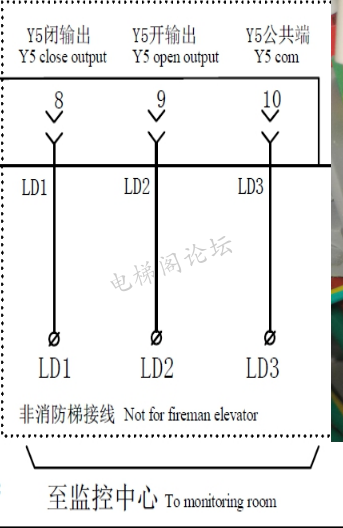

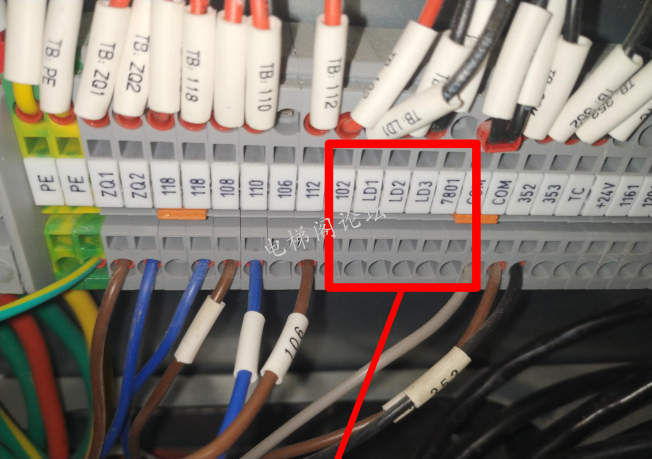

控制柜消防输出接线

注：具体输出信号请查看随机图纸。提供开输出与闭输出两种输出类型，供甲方消防人员选择。
