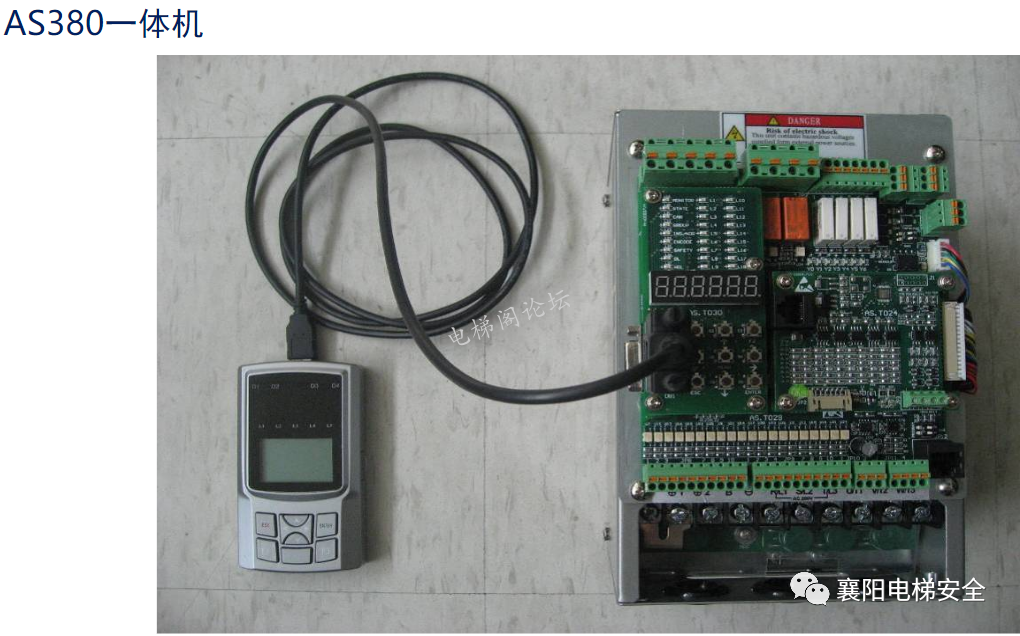

新时达380硬件简介

李荣君

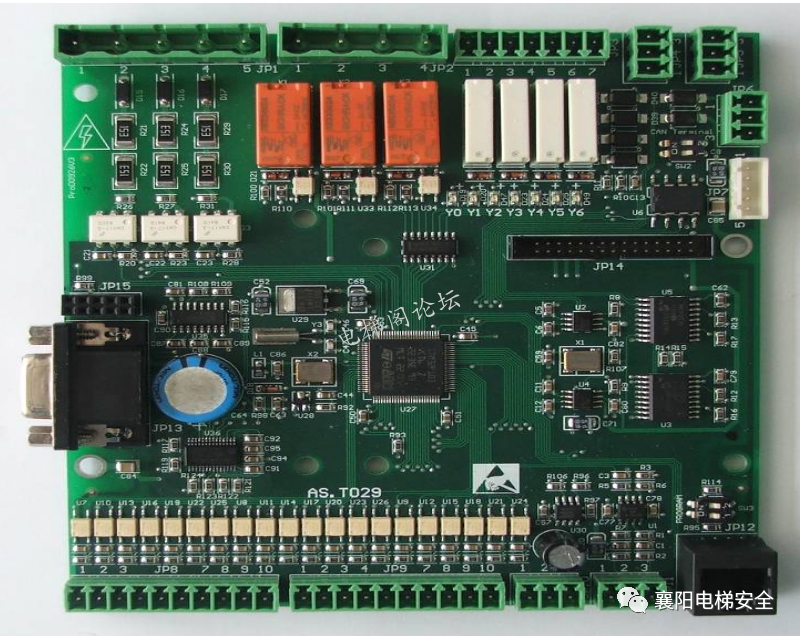

2.主控板AS.T029

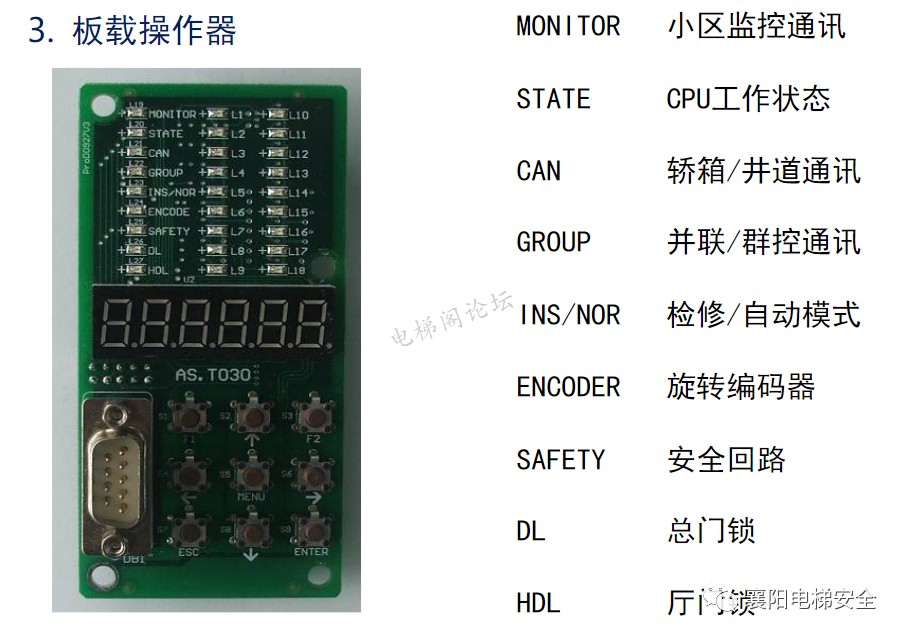

5.主控板端子定义
JP1.1 XCOM     X20-X22输入信号公共端0V
JP1.2 X20         安全回路检测正电压端110V/220V输入
JP1.3 X21        门锁回路检测正电压端110V/220V输入
JP1.4 X22         厅门锁回路检测正电压端110V/220V输入
JP1.5 XCOM     内部和JP1.1连

JP2.1  Y0          闸接触器输出
JP2.2  Y1          抱闸强激接触器输出
JP2.3  Y2         主接触器输出
JP2.4  COM1     输出Y0-Y2的公共端

JP3.1  Y3          提前开门继电器
JP3.2  Y4          亭电应急平层完成信号输出
JP3.3  COM2     输出Y3，Y4的公共端
JP3.4  Y5  消防信号输出
JP3.5  COM3 输出继电器Y5公共点JP3.6    Y6  备用
JP3.7  COM4输出继电器Y6公共点

JP4.1    0V            0VDC
JP4.2  CANH    CAN通讯TXAO+    （指令和外呼)
JP4.3  CANL    CAN通讯TXAO-     （指令和外呼）

JP5.1   0V            0VDC
JP5.2  CANH    CAN通讯TXA1+   （并联或群控)
JP5.3  CANL    CAN通讯TXA1-    （并联或群控)

JP6.1   0V            0VDC
JP6.2  CANH   CAN通讯TXA2+    （小区监控）
JP6.3  CANL    CAN通讯TXA2-      （小区监控）

JP8.1     X0  检修信号1
JP8.2    X1  检修信号2
JP8.3    X2   上行信号
JP8.4    X3   下行信号
JP8.5    X4    上行第一终端减速开关
JP8.6    X5    下行第一终端减速开关JP8.7    X6  上平层开关
JP8.8    X7  下平层开关
JP8.9    X8  电动机电源接触器检测
JP8.10   X9   抱闸接触器检测

JP9.1    X10  左抱闸开关检测
JP9.2    X11  右抱闸开关检测
JP9.3    X12  电动机温度检测信号
JP9.4    X13  提前开门继电器检测
JP9.5    X14   门区信号检测
JP9.6    X15    消防返回/消防员信号（参数选择
JP9.7    X16    停电应急平层输入/地震/大楼后备电源（参数选择）
JP9.8    X17   门锁回路继电器检测
JP9.9    X18    上行第二终端减速开关
JP9.10   X19    下行第二终端减速开关

JP11.1      OV     模拟量输入0V
JP11.2    AIN-  差分模拟量输入
JP11.3     AIN+  差分模拟量输入-
拨码开关
SW2  ON 监控终端电阻有效
SW3   ON程序烧录状态

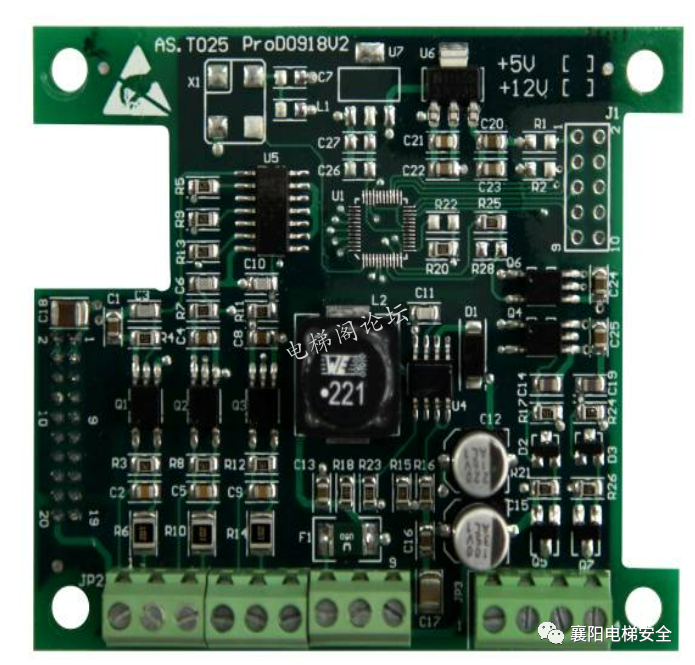

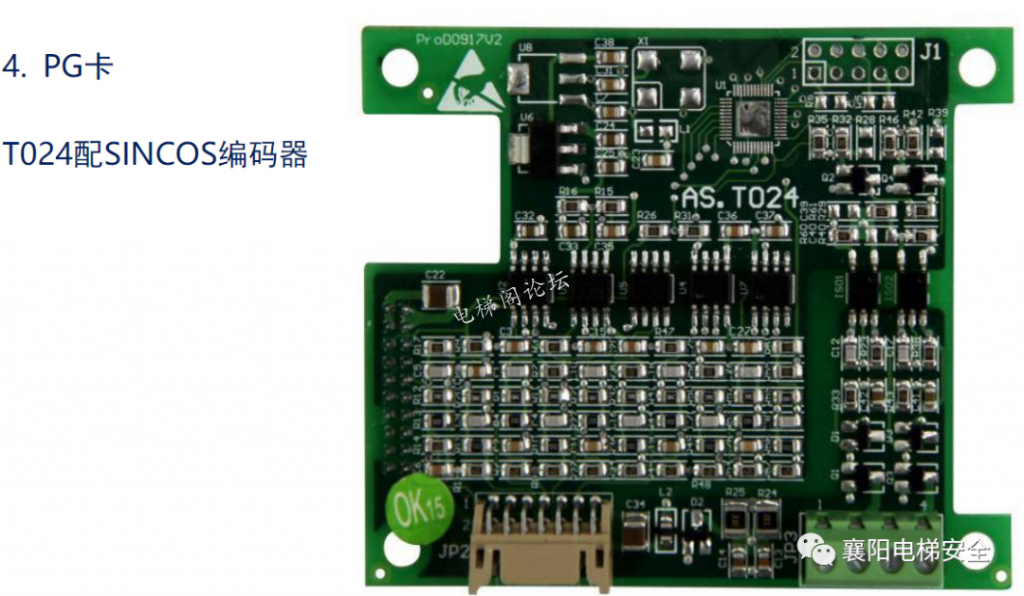

ABZ增量型PG卡AS.T025适配推或集升编码器

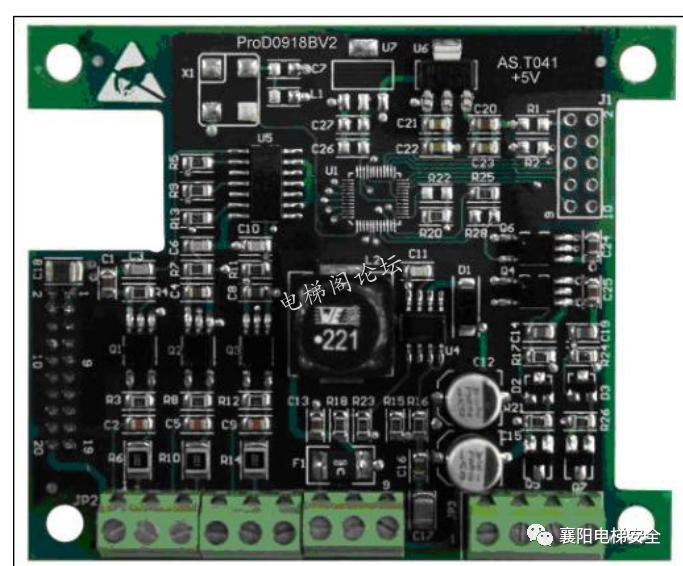

ABZ增量型PG卡AS.1041
       适配5V推，集开或者差分编码器

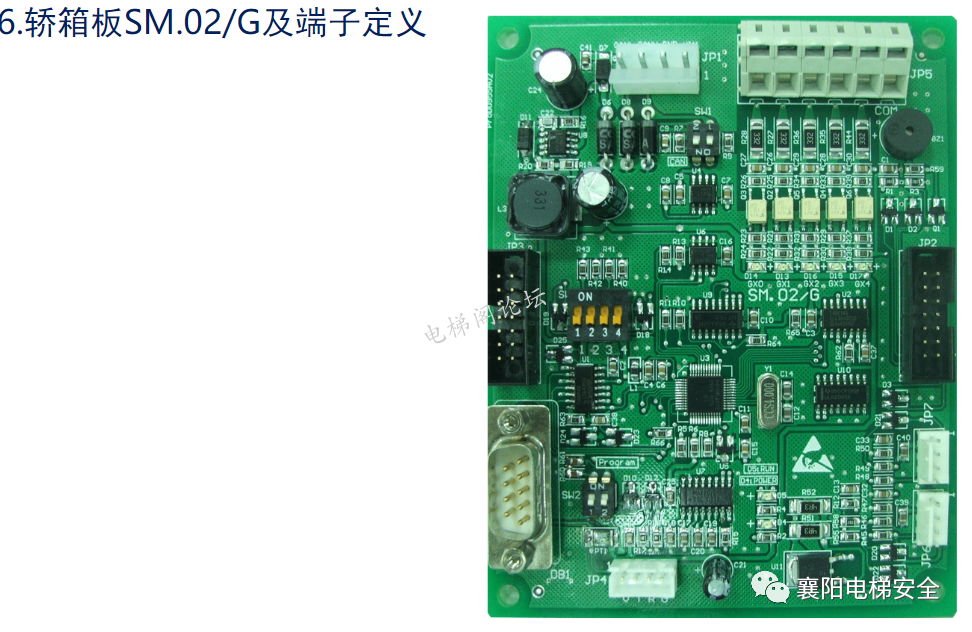

6.轿箱板SM.02/G及端子定义:
JP1.1   +24V
JP1.2    GND
JP1.3    CANH
JP1.4    CANL
JP2   连接指令板
JP3   连接扩展板

JP5.1  输入GX0，司机换向
JP5.2  输入GX1，司机
JP5.3  输入GX2，独立
JP5.4  输入GX3，司机直驶
JP5.5  输入GX4，消防员
JP5.6  输入JP5.1-JP5.5信号公共端

JP6.1   开门指示灯-
JP6.2   开门指示灯+
JP6.3   开门按钮
JP6.4   开门按钮
JP7.1    关门指示灯-
JP7.2   关门指示灯+
JP7.3   关门按钮
JP7.4   关门按钮
SW1     拨ON   终端电阻连接
SW2     拨ON   程序烧录状态     拨0FF     正常运行状态
SW3    操纵箱类型
                        SW3.1    SW3.2    SW3.3    SW3.4
主操纵箱             ON         OFF       OFF         OFF
后门操纵箱         OFF           ON        OFF        OFF
残疾人操纵箱      OFF        OFF        ON          OFF
   副操纵箱           OFF        OFF       OFF            ON

7.轿箱板扩展板SM.091/B及端子定义JP1    连接轿箱板SM.02/G
JP2   连接第二块轿箱扩展板
JP6.1  输出GYO，开门保持灯输出
JP6.2  输出GY1，备用
JP6.3  输出GY2，备用
JP6.4  输出JP6.1-JP6.3公共端
JP7.1  输出GY3，备用
JP7.2  输出JP7.1公共端
JP8.1  输出GY4，备用
JP8.2  输出JP8.1公共端
JP9.1  输出GY5，备用
JP9.2  输出JP9.1公共端
JP3.1   输入GX7，备用
JP3.2   输入GX8，备用
JP3.3   输入GX9，备用
JP3.4   输入电源，需要连接开关电源+24V
JP4.1   输入GX10，开门保持按钮输入
JP4.2    输入GX11，NS-SW
JP4.3   JP4.1-JP4.2输入公共端0V
JP5.1   输入GX12，备用
JP5.2   输入电源，需要连接开关电源+24V

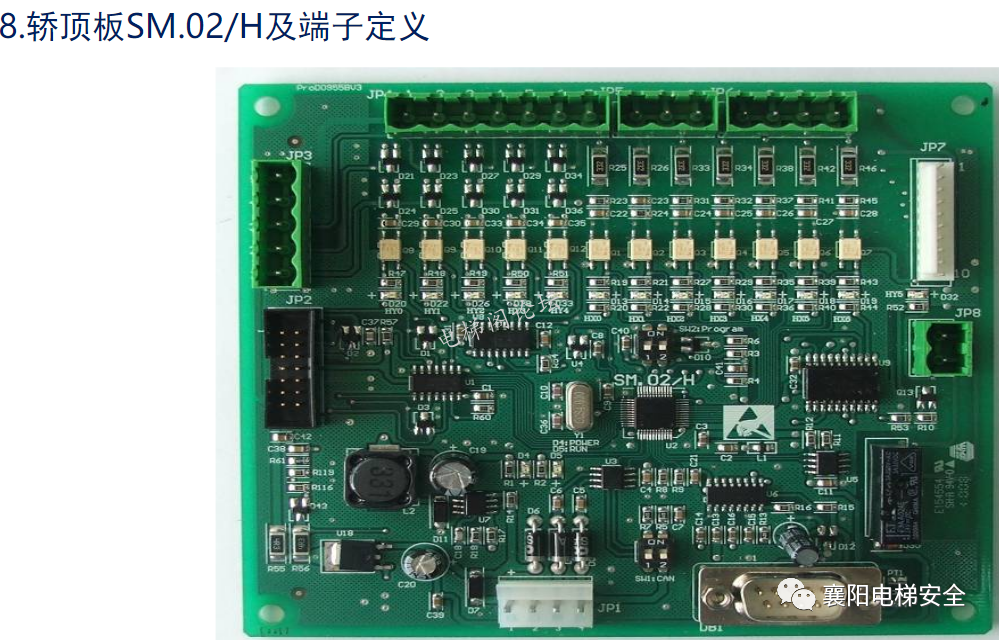

轿顶板SM.02/H及端子定义JP1.1   +24V
JP1.2    GND
JP1.3    CANH
JP1.4    CANL
JP2   连接轿顶扩展板
JP3.1  输出JP3.2-JP3.3公共端JP3.2  输出HYO，下到站钟
JP3.3  输出HY1，上到站钟
JP3.4 输出V
JP3.5  输出24V
JP4.1   输入JP4.2-JP4.3公共端
JP4.2    输入HX0，前门关门到位
JP4.3    输入HX1，前门开门到位
JP4.4   输出JP4.5-JP4.7公共端
JP4.5   输出HY2，前门强追关门输出
JP4.6   输出HY3，前门关门信号输出
JP4.7   输出HY4，前门开门信号输出
JP5.1   输入JP5.2-JP5.3公共端
JP5.2   输入HX2，前门安全触板
JP5.3   输入HX3，前门光幕
JP6.1   输入JP6.2-JP6.4公共端J
P6.2   输入HX4，轻载
JP6.3   输出HX5，满载
JP6.4   输出HX6，超载
JP7    语音报站接口
JP8     输出HY5，照明继电器
SW1    拨ON终端电阻连接
SW2    拨ON 程序烧录状态，OFF正常运行状态

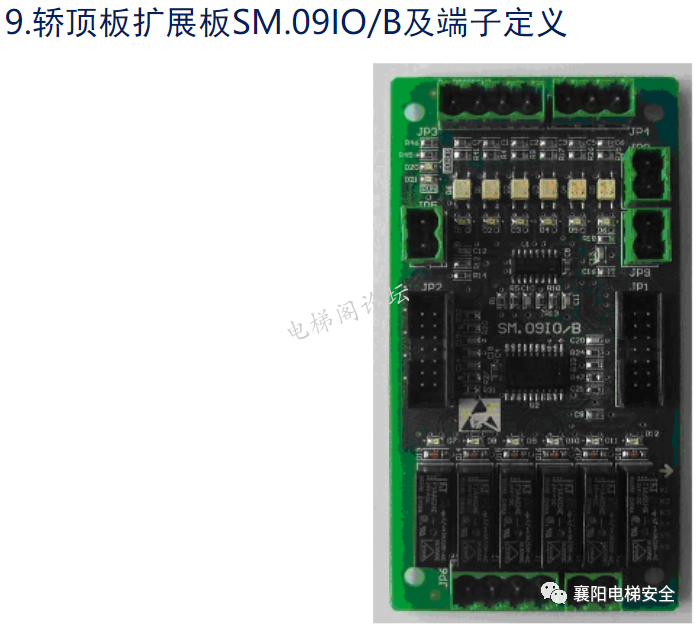

轿顶板扩展板SM.091O/B及端子定义:
JP1    连接轿顶板SM.02/H
JP2    连接第二块轿顶扩展板
JP6.1  输出HY6，后门开门信号输出
JP6.2  输出HY7，后门关门信号输出
JP6.3  输出HY8，后门强追关门输出
JP6.4  输出JP6.1-JP6.3公共端
JP7.1  输出HY9，前门开门信号输出
JP7.2  输出JP7.1公共端
JP8.1  输出HY10，前门关门信号输出
JP8.2  输出JP8.1公共端
JP9.1  输出HY11，前门强关门输出
JP9.2  输出JP9.1公共端
JP3.1   输入HX7，后门开门到位
JP3.2   输入HX8，后门关门到位
JP3.3   输入HX9，后门光幕
JP3.4   输入电源，需要连接开关电源+24VJP4.1   输入HX10，后门安全触板
JP4.2   输入HX11，备用
JP4.3   JP4.1-JP4.2输入公共端0V
JP5.1   输入HX12，备用
JP5.2   JP5.1输入公共端0V

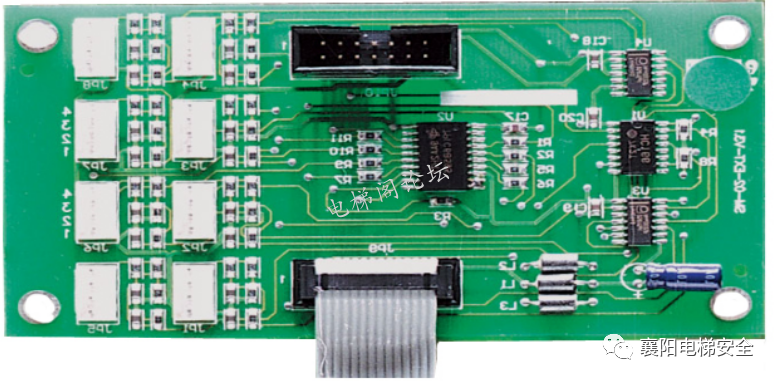

指令控制板SM-03-D板

SM-03-D板作用
      连接指令按钮和按钮灯，每块SM-03板可连接8个指令按钮信号

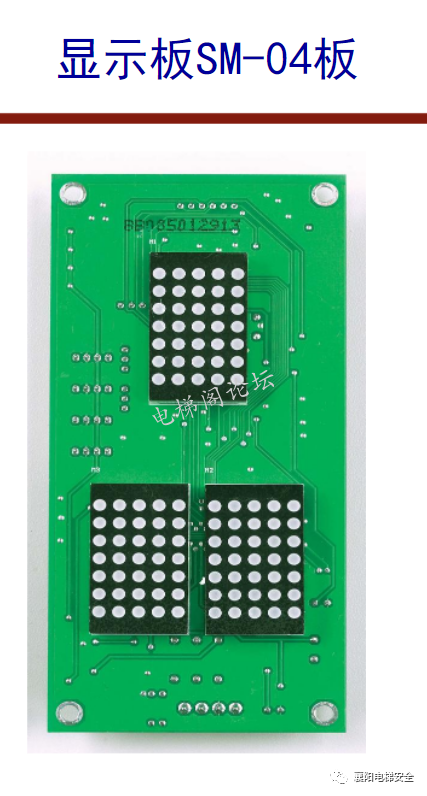

SM-04-VRF作用
        显示楼层，连接外呼按钮和按钮灯，连接锁梯开关等信号
SM-04-VRF端子定义
      JP1:电行通讯端口
      JP2:上召按钮接口
      JP3:下召按钮接口
      JP4:锁梯信号接口
       S1:楼层设置跳线
       SW1:终端电阻同时拨到ON有120欧姆电阻
