新时达二代服务器刷机保姆级教程

李荣君

1、新时达二代服务器

1）供电接口

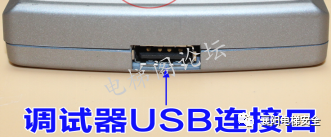

2）刷机接口（用于连接新时达服务器数据线USB口）

3）刷机设置

拆开服务器外壳

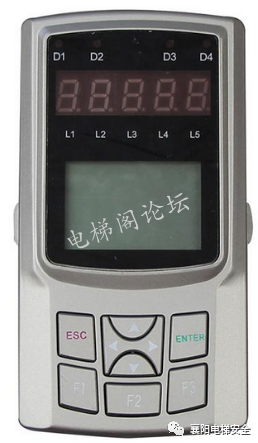

1.首先打开操作器， 操作里有一个SW1    1和2拨码开关，把两个开关都拨到NO状态。
2.线的联接很重要，准备  USB转 RS232数据线，  RS232的9针头和服务器的数据线（9针头）相连，服务器的一头USB和操作器相连，，服务器的另一头接电源，可以用手机的充电宝供电.

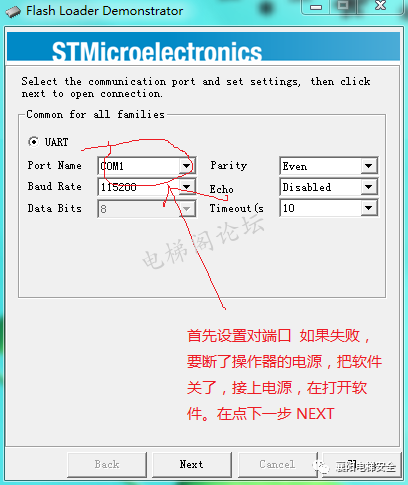

3.重点事项 ，把操作器拨码后，操作器会没有显示，选连232数据线，在接电源  最后打开软件，如果成功  COM那一项会自动选择对你的电脑端口选项，比如COM1。如果点下步没有成功， 只有在把操作器电关了，把软件关了， 在上电，在开软件，多试几次，直到点得下一次为止。
此软件也可以刷AS380主板

2、新时达二代服务器——刷机数据线

准备三条线

1）一条新时达二代服务器数据线、

一端连接新时达二代服务器的USB口，另一端连接USB转232串口线DB9公头

2）一条USB转232串口线

一端连接新时达二代服务器数据线DB9母头，另一端连接电脑的USB口

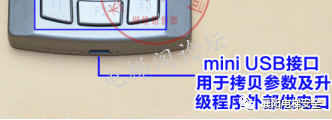

3）一条mini 5P USB线给新时达服务器供电

一端连接新时达二代服务器mini USB口，另一端连接电脑USB口

3、安装USB转232线驱动

4、电脑通信口设置

在“我的电脑”——点右键“属性”——设备管理器——设置通信口为COM1

操作见《USB转串口-串口COM修改》录像。

5、安装刷板软件

在文件夹《新时达二代服务器和二代主板刷机软件)》内，双击安装

6、烧录软件为 Flash Loader  Demonstrator ， 图标如下

7、操作软件

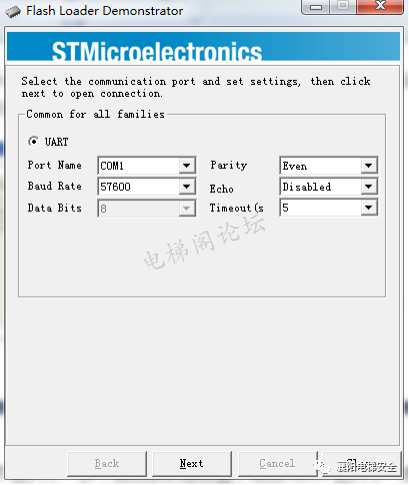

1）打开Flash Loader Demo软件设置好COM串口， 其余不动。若设置软件设置COM1，电脑属性->设备管理设置也要设置COM1。见《USB转串口-串口COM修改》

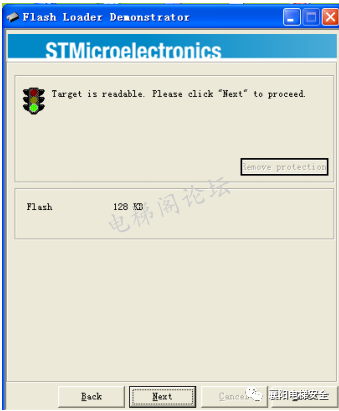

2）单击 NEXT 进入下一步，按照默认值设置，继续 NEXT 进入下一步直至出现图

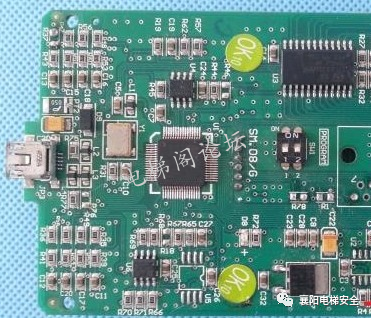

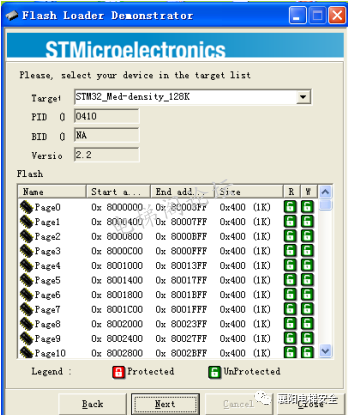

主板上CPU 芯片对应选择（请查看板上CPU芯片型号），参见以下对照表

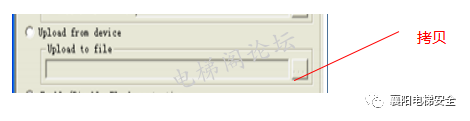

3）拷贝程序

4）烧写程序

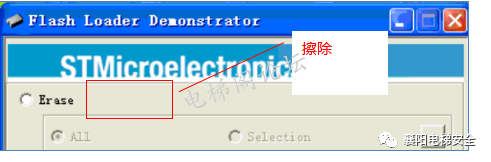

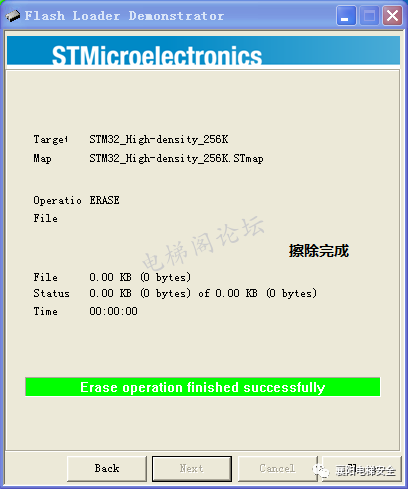

记住这一步骤 进行时先点击 Ereas（擦除）

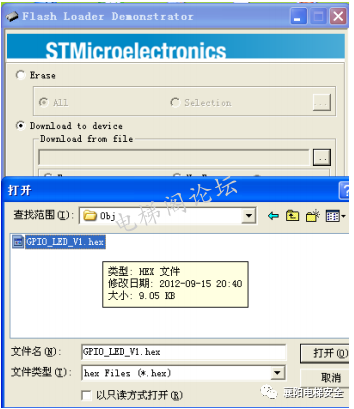

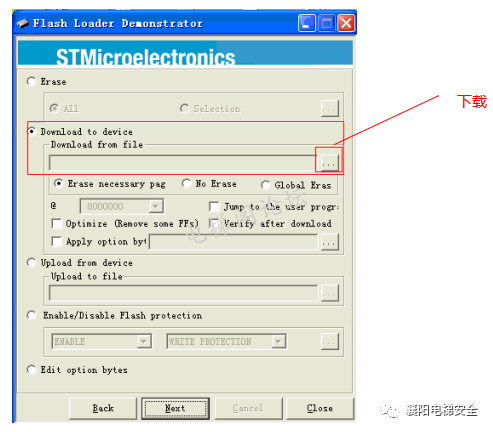

5）将芯片擦除完以后 在点击下图 （打开需要烧写的程序）

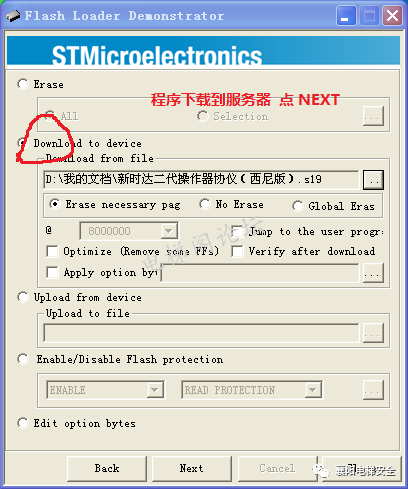

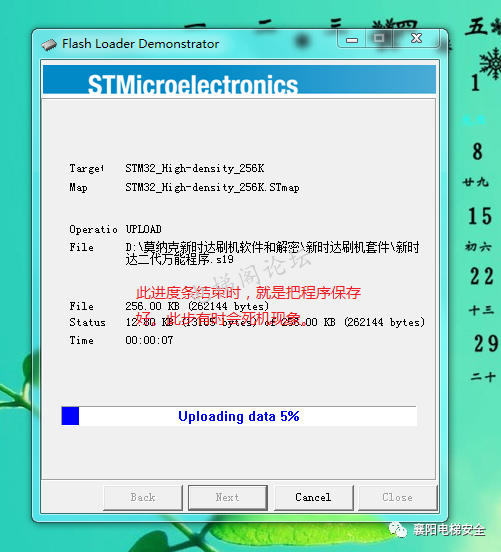

6）最后一步点击NEXT进行下一步 自动烧录到主板 直到进度条走完（绿色进度条）

刷机完成后把操作里有一个SW1    1和2拨码开关，把两个开关都拨到OFF状态
