上海新时达AS380电梯主板UCMP检验检测主板小键盘测试方法

李荣君

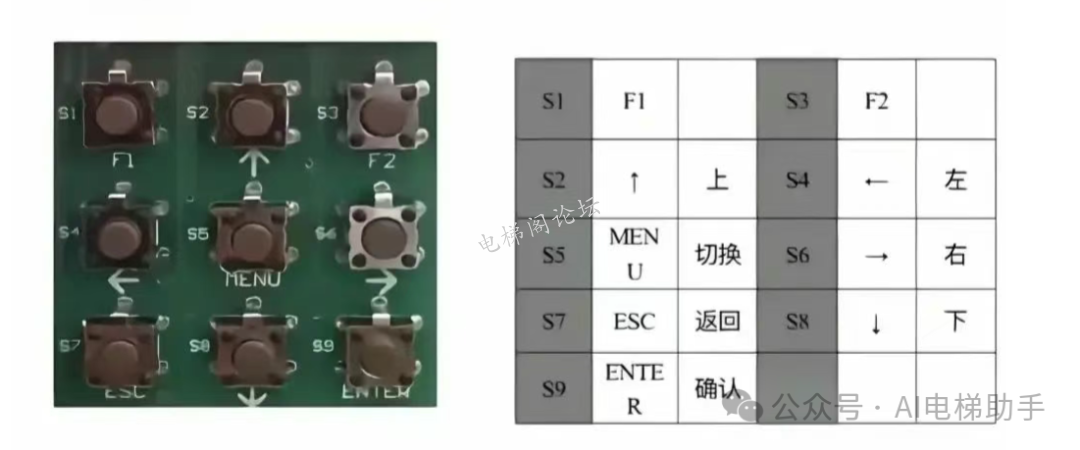

• 小键盘实物

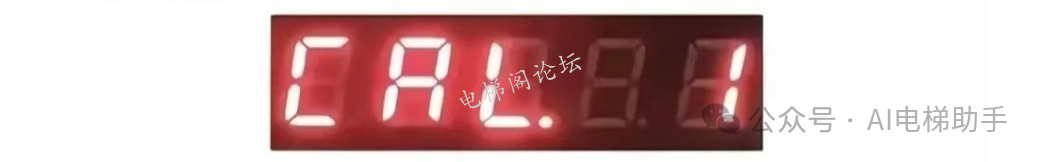

• 1.电梯打正常，连续按 S4调到数码管上显示 CAL.1，按 S9确认 数码管跳动，按 S2往上调到想要呼梯的楼层，按 S9 确认，电梯响应呼梯，运行到指定楼层。

  抱闸力手动测试:

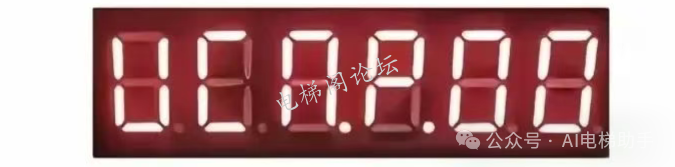

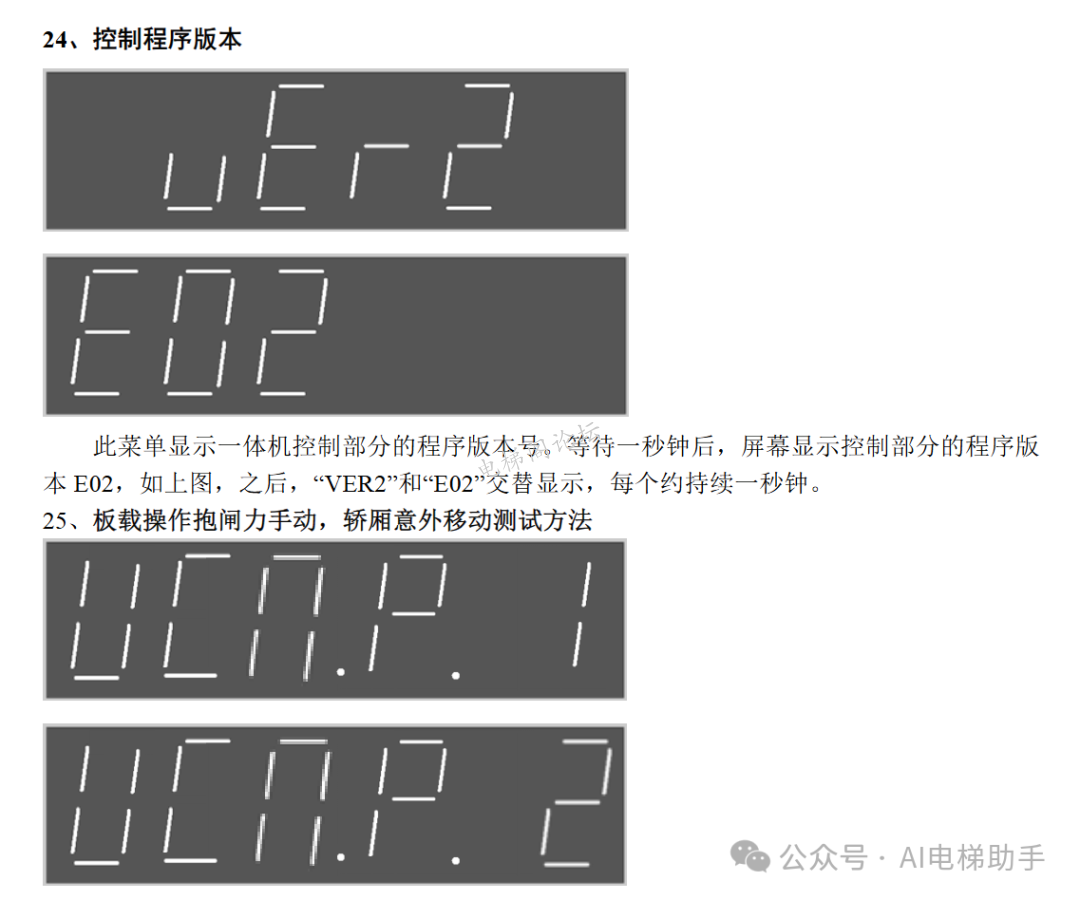

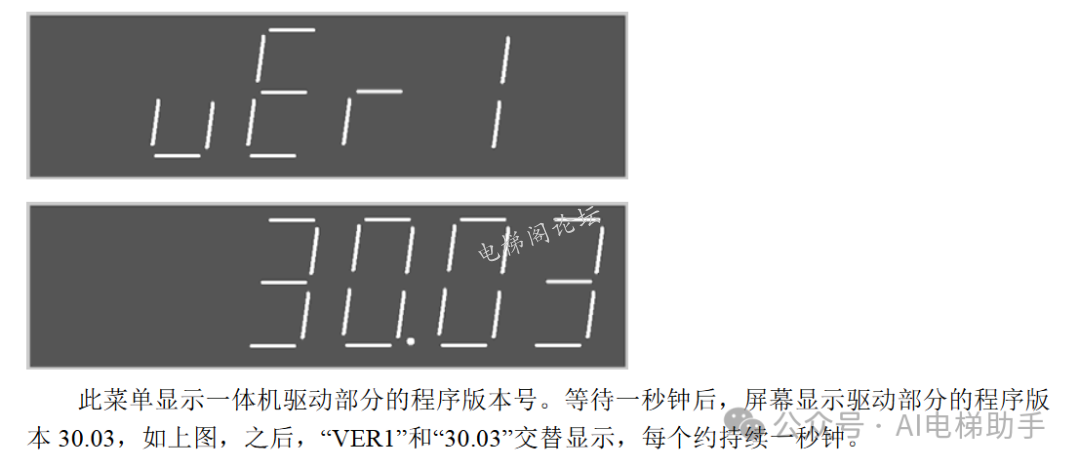

  1)检修下，在 UCMP 菜单测试输入 11(UCMP 菜单在程序版本和运行次数之间)，条件满足显示 UCN.P 1:
  持续按住检修上行，开始抱闸力测试，显示 UCN.P.2;2)

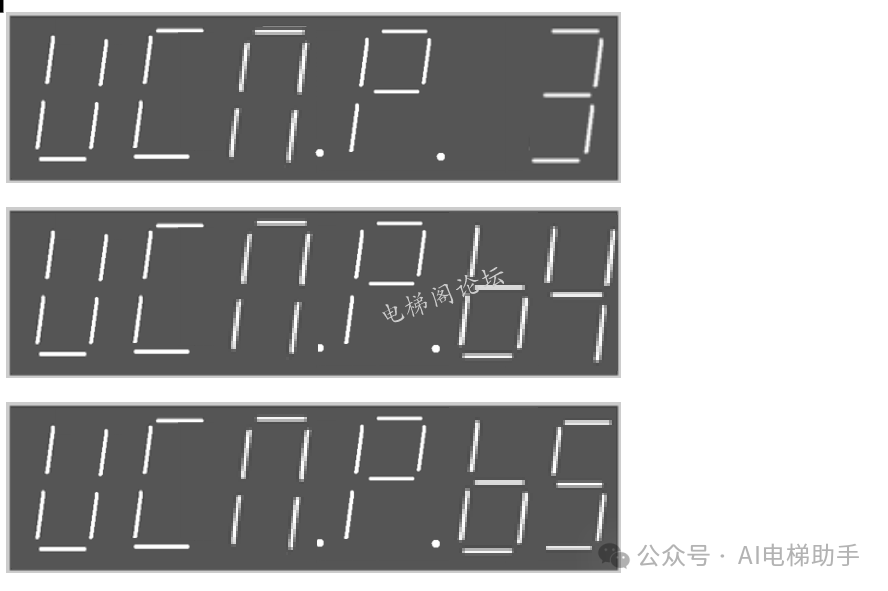

  经过预设时间后，抱闸力测试成功显示 UCNP.3，如果抱闸力测试失败抱闸力严重不3)足显示 UCN.P.64，轻微不足显示 UCN.P.65:





  UCMP 测试过程:
  轿厢意外移动自动测试:
  1).电梯检修状态开到合适的楼层(空载顶部第2层，满载底部第2层)，停在门区后,并关好门;
  2.断开 UCMP 测试开关，模拟断开门锁;

  3.在 UCMP 菜单测试输入 22(UCMP 菜单在程序版本和运行次数之间)如果条件满足3)显示 UCN.P.1，主板自动输出提前开门，短接门锁。(注意必须先通过操作器开通UCMP 故障检测，默认是开通):
  4.持续按住检修上行或者下行，显示 UCN.P2表示正在测试中;
  5.电梯运行出门区，提前开门板断开门锁短接，电梯急停，记录 UCMP 故障。显示UCN.P3，表示测试成功。
  6.检修上、下行持续按压 5S 以上复位 UCMP 故障;

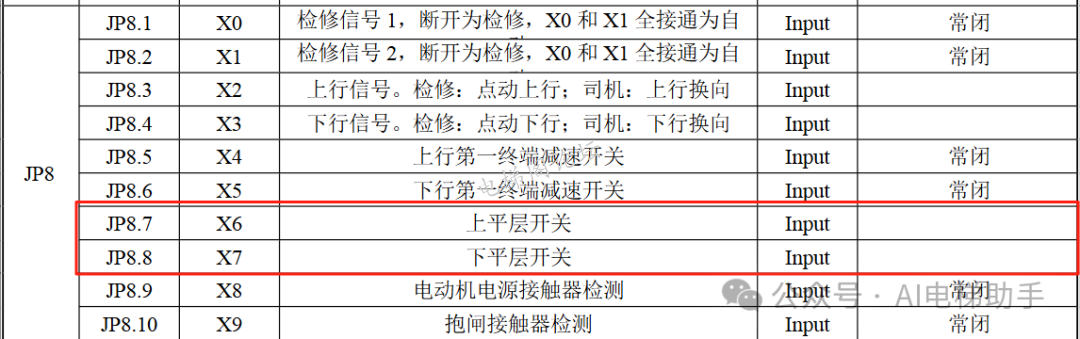

  限位开关短接（从主板左下角找到拆出来）


  上限位JP8.7
  下限位JP8.8
  还一种封限位的偷懒方法
  由于as380是软限位没有限位开关，是由平常感应器和减速开关组合来实现限位的。
  当电梯下减速动作，同时下平层处于动作状态，上平层处于未动作状态，电梯下限位就动作了，由于as380上下平层感应器一般反着装（上面的是下平层感应器，下面的为上平层感应器）
  所以我们用个电胶布把上下两个光电感应器的光点都贴着也可以实现同样功能
