默纳克输出点损坏怎么更改、封星接触器输出故障报E29、运行输出反馈故障报E36、抱闸接触器输出反馈故障报E37

李荣君

上文主要说了默纳克的输入信号，这一讲主要说说输出信号


默纳克系统怎样改输入点，怎样监测输入信号是否有效，没有图纸怎样快速找到对应输入点

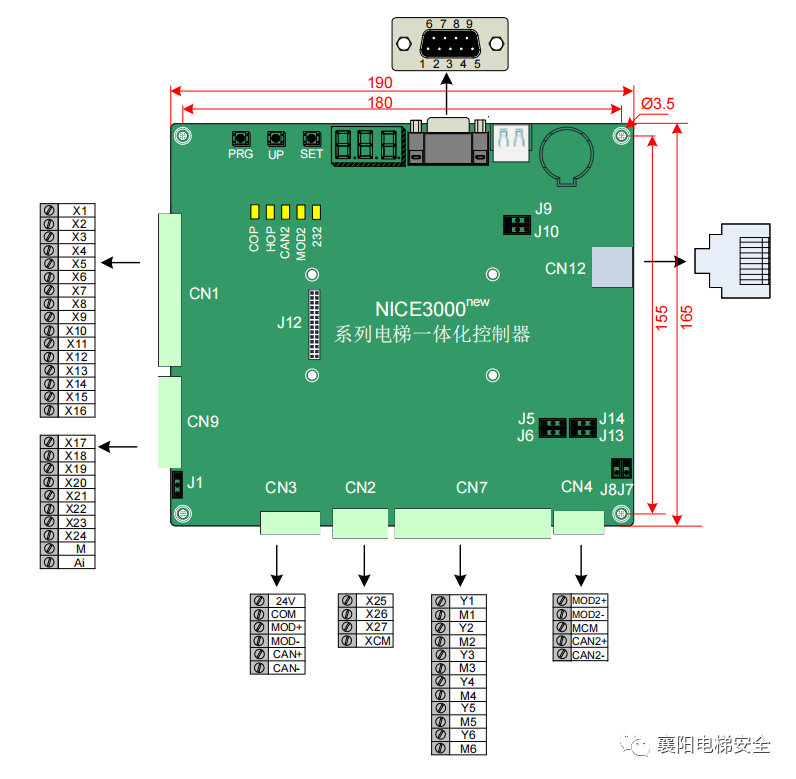

输出信号主要是指CN7 插件 Y1-M1 ----Y6-M6

序号	功能	参数
Y1-M1	运行接触器输出	F5-26    01
Y2-M2	抱闸接触器输出	F5-27    02
Y3-M3	同步封星接触器输出	F5-28    12
Y4-M4		F5-29
Y5-M5		F5-30
Y6-M6		F5-31

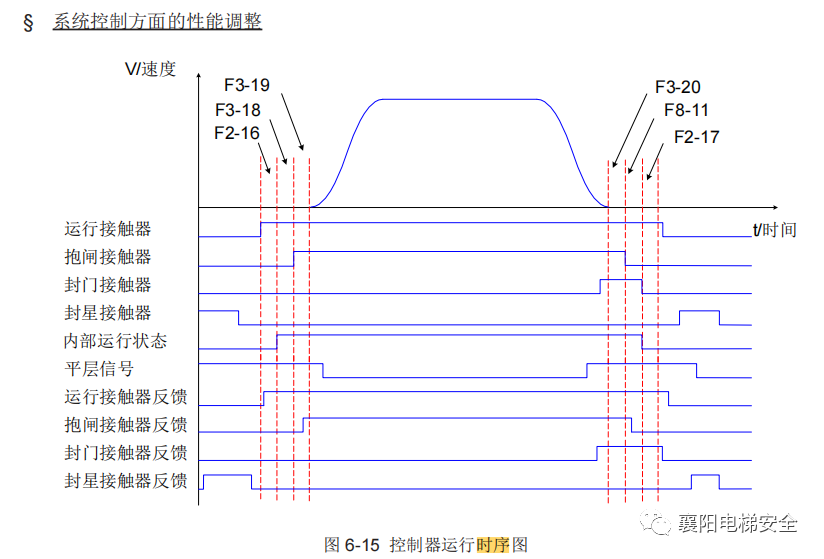

当电梯一切正常处于待机状态时，控制器运行时序如下图

当电梯启动运行时

封星接触器最先动作--运行接触器动作--抱闸接触器动作---电梯开始运行


对应的反馈为

封星接触器反馈--运行接触器反馈---抱闸接触器反馈--运行后编码器对脉冲进行反馈


根据时序我们对常见的几个故障进行分析

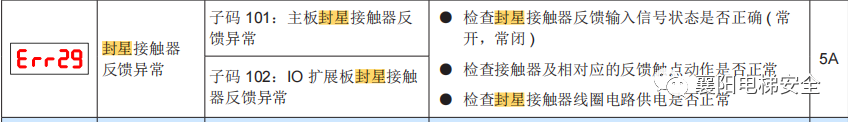

1.当主板给出封星接触器输出时，正常情况封星反馈点应该动作，假如线路问题或者接触器问题导致封星接触器不能吸合或者反馈点不动作，为了防止故障扩大就会报故障。

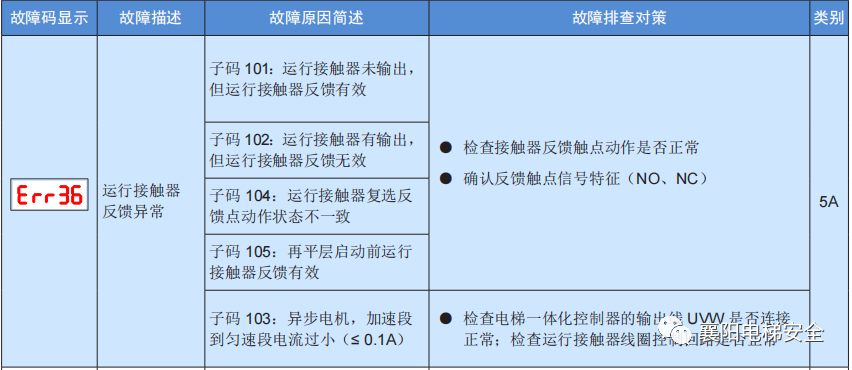

当封星输出反馈正常后，下一步运行接触器会吸合，变频器会给电机加电流，如果运行接触器不吸合或者运行接触器反馈不动作，电梯就会报运行反馈异常

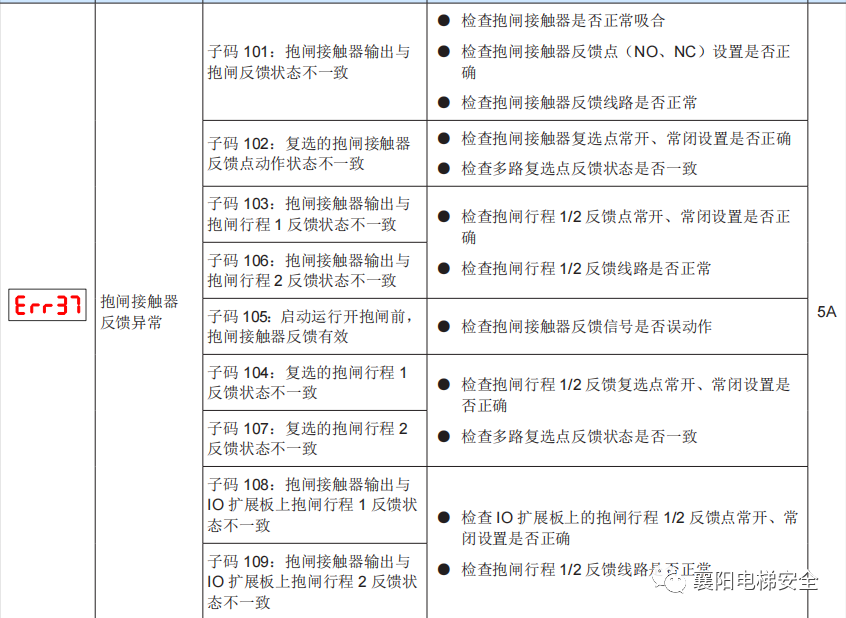

当封星输出正常，运行输出正常，电梯抱闸就会输出，如果抱闸接触器或者反馈不动作就会报抱闸反馈异常。

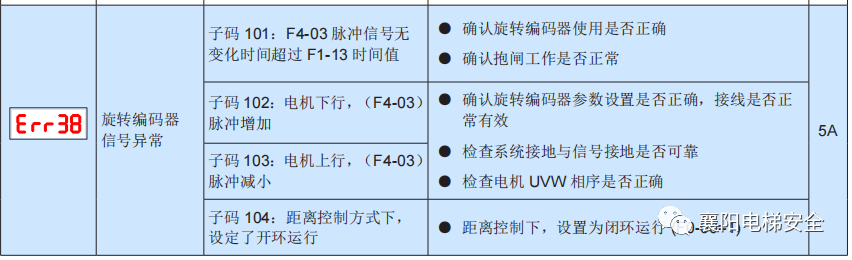

当封星--运行--抱闸都正常打开了反馈有效电梯就应该正常运行，电梯运行速度通过旋转编码器反馈给主板，当主板给定速度和编码器反馈速度不一致就会报编码器故障


主要通过调试器进入F4-03 数值上增大 ，下减小。

电梯停止时序


电梯零速后主机还加载有保持电流


抱闸输出断开---运行接触器输出断开--封星接触器输出断开


反馈也是

抱闸接触器反馈---运行接触器反馈----封星接触器反馈


如果反馈触点粘连也会报上面那几个故障



如果老电梯主机上没有抱闸反馈开关，或者有抱闸反馈开关没有接线

当抱闸打开后，抱闸监测开关会给主板一个反馈信号确认抱闸打开了。


当这个抱闸监测开关无效就会有很大风险


当这两个抱闸监测开关被人为取消，主板不在监测抱闸是否真正打开


只通过抱闸接触器反馈来简单确认，抱闸接触器吸合、接触器反馈有效就默认抱闸已经打开

假如电梯一边抱闸失效，只靠一边抱闸在制动，假如另一边抱闸也失效，就会造成电梯往冲顶，假如同步封星也失效就会发生事故



常见问题解决


Y1输出点坏怎么更换？

比如把Y1改到Y4上面，把Y1-M1线拆下接到Y4-M4上
把F5-26改为00  把F5-29的参数改为F5-26的参数

为什么有的电梯没有封星输出点


因为有的电梯为了节约成本少一个封星接触器，直接用带封功能的运行接触器或者在运行输出接触器上面加了一组辅助触点。
