怎样查看光幕信号这里以光幕1信号来说明：

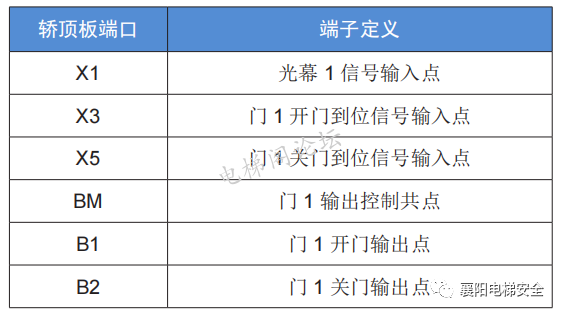

光幕信号是接在轿顶板上X1-P24上面，通过CAN通讯把光幕信号传到主板上面。

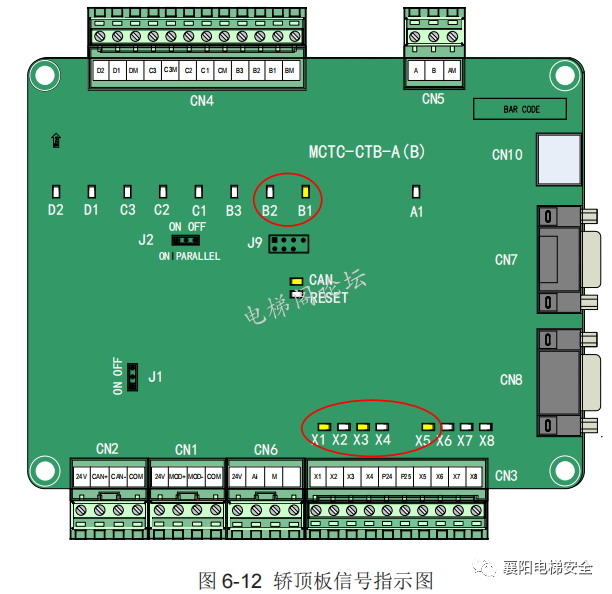

我们可以先观察轿顶板X1灯的亮灭来看光幕信号是否传到轿顶板上面

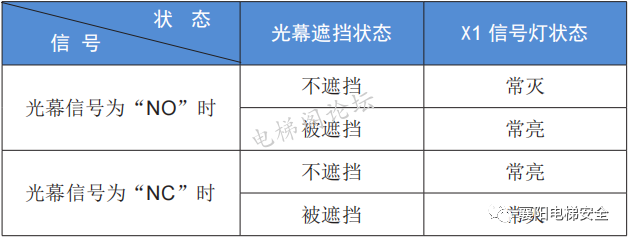

1） 没有挡光幕时，若 X1亮，说明光幕信号为常闭输入点；若X1不亮，说明光幕为常开输入点。

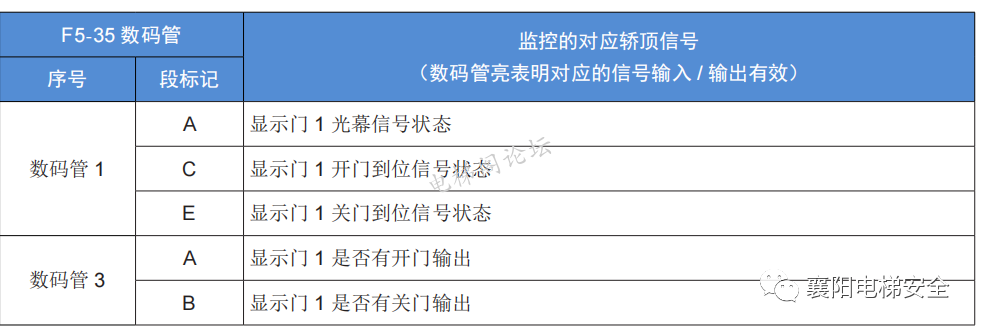

2) 通过操作器主板参数F5-35 监控轿顶的光幕信号在系统中的有效状态。

查看光幕信号是否通过轿顶板传到了主板，有可能轿顶板上信号有效，可是主板接收不到光幕信号。

假如没有带操作器可以通过主板小键盘和数码管来查看光幕信号

按下面步骤查看：

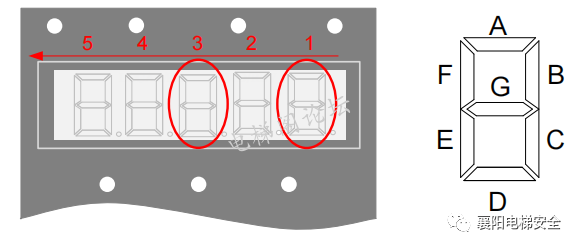

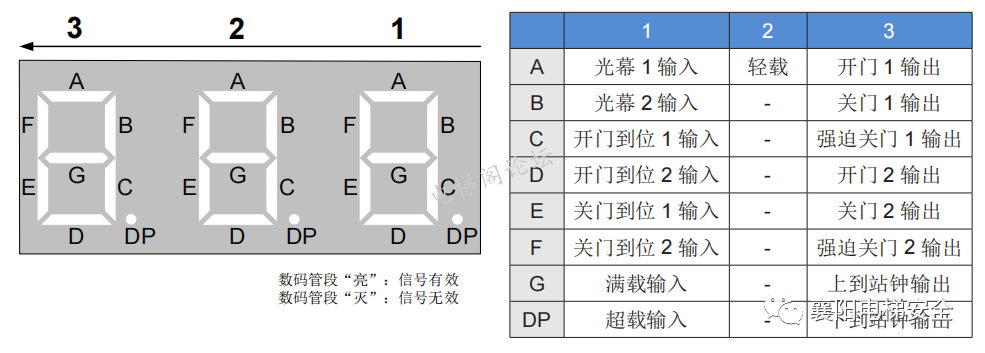

用主板小键盘通过 PRG、UP、SET 键进入F-B 的数据菜单后，数码管显示轿顶板输入输出状态：如下图所示，

主板上光幕信号判断

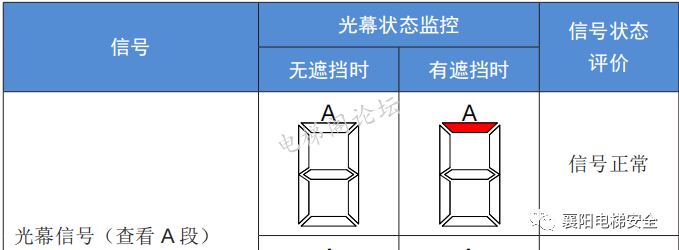

操作器主板参数F5-35 /小键盘F-B   1数码管A段。

3） 判断方法：挡光幕前后，轿顶板的 X1输入点有亮灭变化，F5-35/主板F-B 对应的段码没有亮灭变化，说明轿顶板损坏；若轿顶板和 F5-35/主板F-B 均没有变化，说明光幕损坏，若轿顶板和F5-35/主板F-B 均有变化说明光幕正常。


维修中一般用 挡光幕，观察轿顶板X1灯的亮灭来判断光幕好坏。
最直接而且可以一个人操作，看主板信号需要两个人操作
