默纳克NICE3000/NEW轿顶板输入类型选择

李荣君

轿顶板输入类型一般怎么样使用？

举个例子一般情况下在更换主板或者调试完成后，Bit 0代表前门 光 幕。如果光幕接的是常闭输入，则Bit 0应设为0。如果是常开，这应该设为1。还有就是更换主板后，如果显示满载超载。这要看bit6和 bit7的设置。

参数 F5-25 是轿顶板输入类型设置。

进入 F5-25 后，看到的是一个十进制数，它是 F5-25 所有有效二进制 Bit 位对应的十进制数字之和。此十进制显示界面只用于查看，不可进行更改设置，按操作面板的上或下行箭头，会进入 Bit 位查看、设置模式。

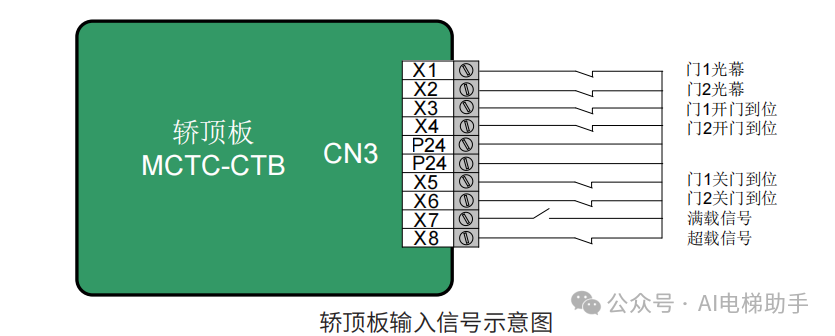

以下是各 Bit 位对应的信号含义，具体的信号接线见轿顶板输入信号示意图。

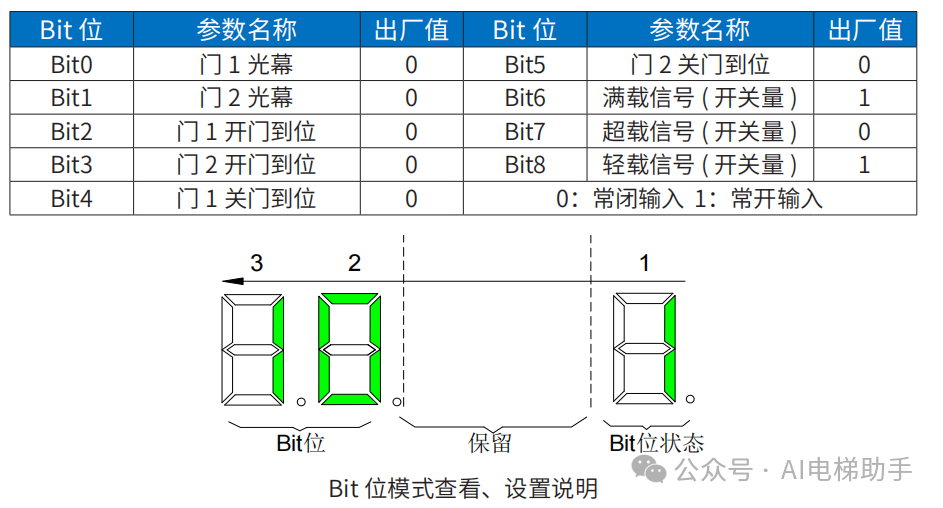

如上图所示，从右至左3个数码管分别编号为 1、2、3;数码管 2、3 表示当前显示的Bit 位，1表示当前显示 Bit 位的状态:0一常闭输入，1一常开输入。如上图示，则表明F5-25 的 Bit10 有效。
判断轿顶板输入信号常开常闭的方法:以前门开关门到位信号为例，门在中间位置时，若X3/X5 亮，说明前门的开关门到位信号为常闭输入点，F5-25 的 Bit2 和 Bit4 设为 0;若 X3/X5 不亮，说明前门的开关门到位信号为常开输入点，F5-25 的 Bit2 和 Bit4 设为 1。
