默纳克NICE3000new故障现象-检修不运行

夏32度

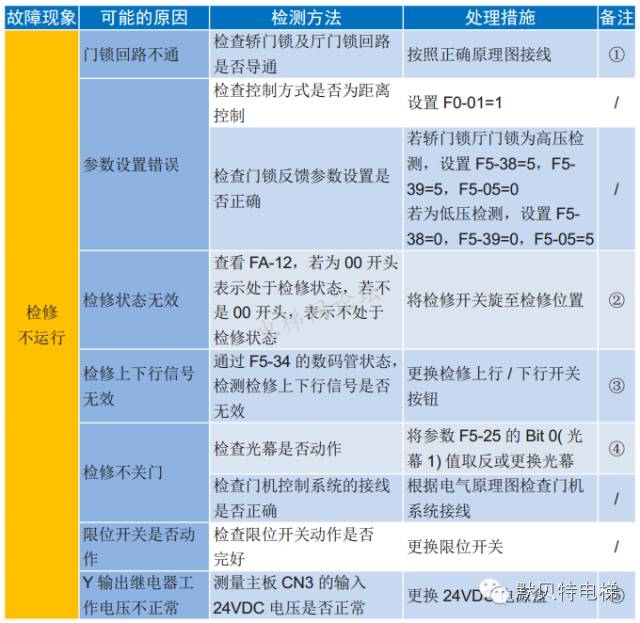

【故障现象】

按检修上行 / 下行开关按钮，电梯不运行

注：①②③④⑤详见下文。

【详细检测方法与处理措施】

① 如何检测门锁回路

1） 断开总电源，保证被测试回路没有带电。

2） 将数字万用表调到（欧姆）档，测量轿门锁及厅门锁回路是否导通。若万用表阻值为无穷大，说明线路不导通，请按照下表正确接线方式接线。

② 监控检修状态是否有效

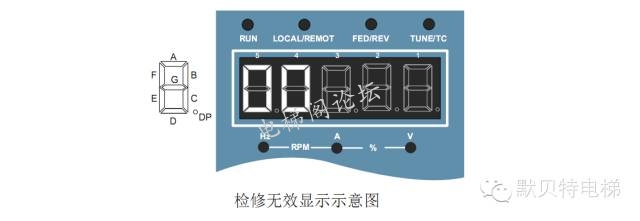

1） 数码管显示从左至右依次为5、4、3、2、1，手持操作器监控参数FA-12的5、4号数码管是否为00；如果不是，说明检修状态无效，

2） 请将检修开关旋至检修位置，若开关已位于检修位置，说明标签贴反，交换标签位置，重新将检修开关旋至检修位置。

③ 监控检修上行 / 下行命令是否有效

1） 按检修上行/下行开关按钮，主控板上行/下行信号灯不亮，说明检修上下行信号无效，

2） 手持操作器监控参数F5-34的2号数码管 B、C段标记是否亮；如果不亮， 说明检修上下行信号无效；请更换上行/下行开关按钮。

B：检修上行信号

C：检修下行信号

④ 监控光幕信号是否有效或动作

1） 参数设置：当没有挡光幕时，

      若 X1/X2 亮，说明光幕信号为常闭输入点， F5-25 的 Bit0/Bit1 设为 0；

       若 X1/X2 不亮，说明光幕为常开输入点， F5-25 的 Bit0/Bit1 设为 1。

2） 参数 F5-35：数码管显示从左至右依次为 5、 4、 3、 2、 1，手持操作器监控 F5-35 参数的 1 号数码管 A 段标记是否亮；

3） 判断方法：挡光幕前后，轿顶板的 X1/X2 输入点有亮灭变化， F5-35 对应的段码没有亮灭变化，说明轿顶板损坏；若轿顶板和 F5-35 均没有变化，说明光幕损坏。

⑤ 检测主控板 CN3 的输入 24VDC 电压是否正常



     将万用表调到（电压直流）档，测量主控板CN3端子24V-COM之间的电压。若万用表电压显示值低于24V（-15%），说明CN3的输入24VDC电压不正常，请更换24VDC电源盒。
