默纳克3000env并联调试说明

夏32度

目录

1、主板原理接线图

2、拨码开关设置说明

3、参数设置

4、现场以下为例调试

5、注意以下常见问题

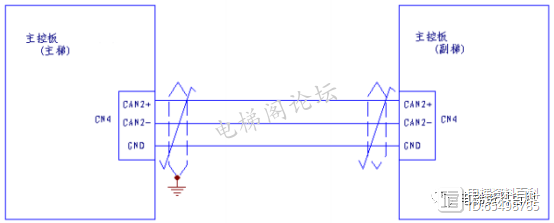

1、主板原理接线图

2、拨码开关设置说明

拨码开关	1号梯	2 号梯
轿顶板SW1的第 1位	OFF(出厂默认值，请确认)	ON
轿顶板SW1的第 5位	ON	ON
主控板的J5	不连接终端电阻（OFF 状态）：连接上、中、下 3 个插针的上、中两个。

3、参数设置

功能码	名称	设定范围	1号梯的参数值	2号梯的参数值
F6-07	群控数量	1～8	2	2
F6-08	电梯编号	1～8	1	2
F6-09	程序选择	Bit3=1：CAN2并联/ 群控	Bit3=1	Bit3=1

4、现场以下为例调试

现假设有两台电梯并联，1号梯停靠层站B1层、1 层、2 层、3 层。2号梯停靠层站为1 层、3 层、4 层，那么该两台梯须按如下表格设置相关参数及外召地址：

		1 号电梯		2号电梯
群控数量(F6-07)		2		2
电梯编号(F6-08)		1		2
程序选择(F6-09)		Bit3=1		Bit3=1
用户楼层	物理楼层	外召板地址码	外召显示	外召板地址码	外召显示
B1	1	1	FE-01=1101
1	2	2	FE-02=1901	2	FE-02=1901
2	3	3	FE-02=1901	此层不停靠但须装平层插板	FE-03=1902
3	4	4	FE-02=1901	4	FE-03=1903
4	5			5	FE-03=1904
最低层(F6-01)		1		2
最高层(F6-00)		4		5
服务层(F6-05)		65535		65531(物理楼层3层不停靠)
轿内指令板接线		不需要更改		因为该梯从物理地址2开始设置地址码，物理地址2显示1楼，所以轿内的1楼呼梯按钮需要插到指令板的 JP2上，2楼按钮接到JP3上如此类推。

5、注意以下常见问题

1、CAN2+和 CAN2-必须使用双绞屏蔽线将两台梯的 CN4 端子（CAN2 通讯）直接连接在一起，屏蔽层必须单端接地。

2、屏蔽层单端接地，即接到1号梯的控制柜接地铜牌。

3、如果更改线路、更改参数后，电梯运行时出现 E42、E55 等门异常故障，请检查轿顶板的拨码开关是否设置正确。

4、如果停靠楼层不一致，如上述示例的2号梯，1 楼的地址码由1改为 2，最低层(F6-01)和最高层(F6-00)更改后出现 E35(井道自学习数据异常)故障，请把2 号梯重新进行井道自学习。

5、当完成并联时，出现开关门停顿、外呼显示错误、并联响应慢，请检查一体化控制器的J5是否拨到OFF状态。

6、完成所有的调试后，所有电梯必须断电再上电，复位一次。

7、当并联后出现E51故障，一般情况下是干扰引起，首先请检查地线，包括客户的地线(≤4Ω)、制动电阻外壳是否接地、控制柜是否接地，其次在一体化控制器 U、V、W 的输出增加一个磁环，绕 4~6 圈。
