默纳克NICE3000new故障现象-运行中抖动

夏32度

【故障现象】

电梯在运行中出现抖动或者嗡嗡共鸣

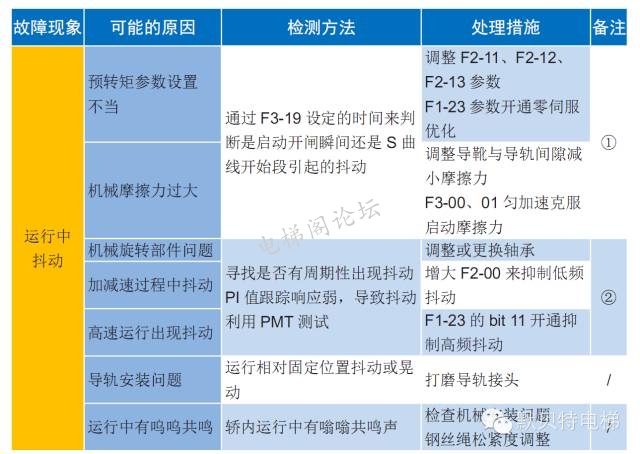

【排障流程】

注：①②详见下文。

【详细检测方法与处理措施】

① 如何判断启动抖动是预转矩还是 S 曲线开始

   将F3-19（曲线运行延迟时间）设置为最大，然后运行电梯，记录抖动发生的时间点：

A：如果是无称重启动时的抖动，则在该次抖动后，电梯会在0速保持几秒（F3-19）的时间，然后再开始走车

B：如果是开始走S曲线时候的抖动，则在听到抱闸打开后，电梯在静止状态会等几秒（F3-19）的时间再出现抖动

② 如何使用 PMT 振动测试仪

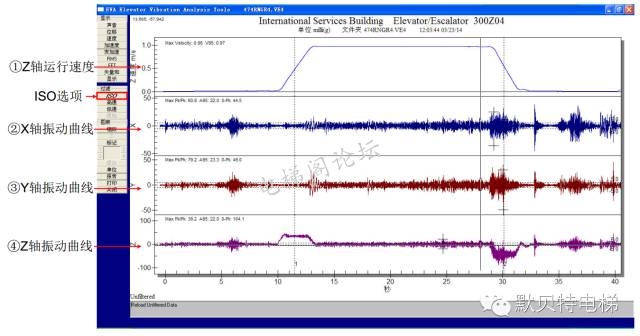

1） 打开 PMT 文件，一般格式是 XXXX.VE3、 XXXX.VE4；如下图所示，有运行速度①、X ②、 Y ③及 Z ④方向的振动曲线， X、 Y 轴表示的是轿厢在前后、左右方向上的振动，若振幅较大，为导轨的机械安装及导轨接头问题。 Z 轴表示轿厢在上下方向上的振动，体现在舒适感上。

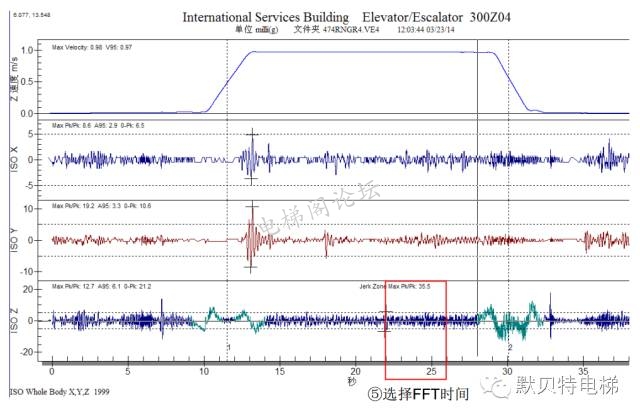

2） 选择“ ISO”选项，如下图所示，一般 Z 轴的振动幅值在 ±5 以内，舒适感基本较好。

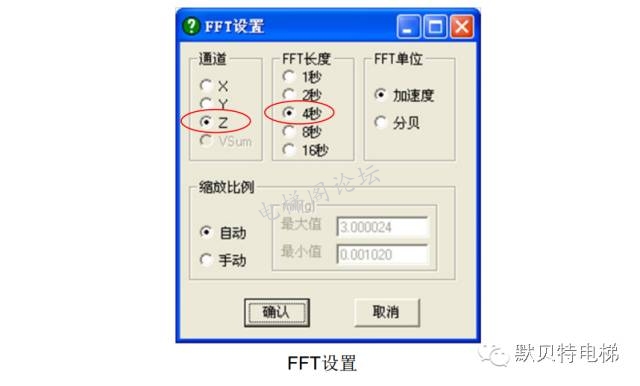

3） 若进一步分析，可通过“ FFT”选项进行傅立叶分析，如上图所示，根据需要选择分析的时间段⑤。通过 FFT 设置，选择“ Z 通道”和“时间长度”，如下图所示。

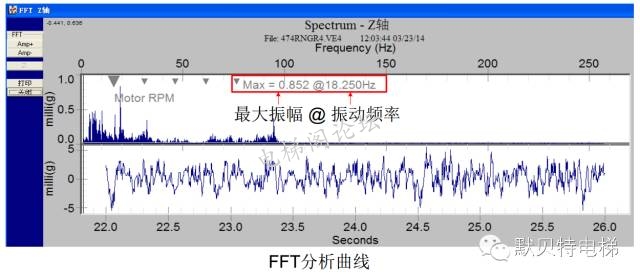

4）从下图 FFT分析可以得出在选择区间的振幅及振动频率，图中的振幅 0.852 （＜ 5，符合国标要求），振动频率 18.250Hz。

5） 根据 PMT 测试出来的各种频率的抖动，结合人的基本判断（轿厢内抖动频率可以进行大概的估计），可以找出主要振动频率，然后结合电机当前的运行频率，曳引轮、返绳轮、导向轮直径等进行换算，找到可能的振动源。
