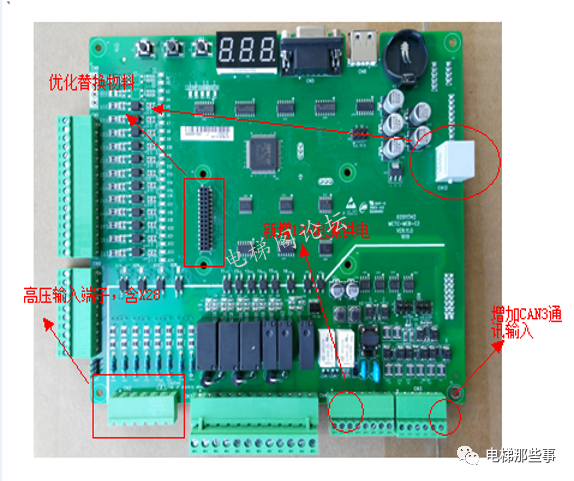

本文主要介绍主板各个端子的作用。帮助新手快速了解主板的基本结构 CN1:开关量输入端子 输入电压:10Vdc~30Vdc 输入阻抗:4.7kΩ 输入电流限定5mA 相关参数:由F5-01~F5-16设定。 端子:X1~X16 这些端子主要是接收外部的开关量信号。 以下表格为举例,不同厂家会有不同的设计,以现场图纸为准。 X1 | 上平层感应器 | X2 | 门区感应器 | X3 | 下平层感应器 | X4 | 安全接触器反馈 | X5 | 门锁接触器反馈 | X6 | 运行接触器反馈 | X7 | 抱闸接触器反馈 | X8 | 封星接触器反馈 | X9 | 检修信号 | X10 | 检修上行 | X11 | 检修下行 | X12 | 上限位 | X13 | 下限位 | X14 | 上减速 | X15 | 下减速 | X16 | 上减速2 |
CN9:开关量输入端子 端子:X17~X24 这些端子和CN1中的端子一样,主要是接收外部的开关量信号。 以下表格为举例,不同厂家会有不同的设计,以现场图纸为准。 X17 | 下减速开关2 | X18 | 上减速开关3 | X19 | 下减速开关3 | X20 | 抱闸开关1 | X21 | 抱闸开关2 | X22 | 消防开关 | X23 | 超载开关 | X24 | 热保护开关 |
Al-M,Al ,这两个是模拟量。 CN2:高压检测端子 端子:X25~X28/XCOM 输入电压:110v(直/交流) 作用:检测安全、门锁反馈回路, 相关参数:由F5-37~F5-40参数设定。 以下表格为举例,不同厂家会有不同的设计,以现场图纸为准。 XCOM | 公共点 | X25 | 安全回路检测点 | X26 | 前厅门锁检测点 | X27 | 轿门锁检测点 | X28 | 后厅门锁检测点 |
CN3:通信接口1 这个插头主要负责通信信号和停电后的主板供电。 通俗的说,外呼信号,轿内显示板,轿顶板,这些信号都要输入这个端子。 12V/MCM | 提供12V电源,作为整块板的12V电源。 | M24V/MCM | 提供24V电源,作为整块板的24V电源。 | MOD /- | 主板和外呼板之通信的端口 | CAN1 /1- | 主板和轿顶板通信的端口 |
CN4:通信接口2, 一般常用于并联端口。 MOD2 /- | MOD2通信接口,用于小区监控和物联网 | CAN2 /- | CAN2通信接口,用于群控或并联/群控。 | MOD3 /- | 预留接口 |
CN7:主板输出端子 端子:Y1/M1~Y6/M6 作用:驱动接触器的吸合与断开 规格:5A/250Vac 参数:对应功能由F5-26~F5-31设定。 以下只是举例,这些输出点都是可以自定义功能的,各个厂家设计不同,以现场图纸为准 Y1 | 运行接触器输出点 | M1 | 24v公共点 | Y2 | 抱闸接触器输出点 | M2 | 24v公共点 | Y3 | 封门接触器输出点 | M3 | 24v公共点 | Y4 | 封星接触器输出点 | M4 | 24v公共点 | Y5 | 消防到基站输出点 | M5 | 24v公共点 | Y6 | 救援自动切换输出 | M6 | 24v公共点 |

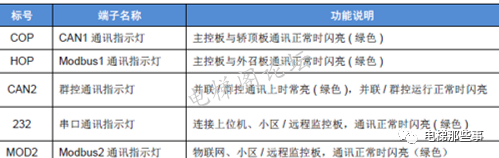

CN8:手机WIFI调试接口 不是每一块板子都有的,是一个选配功能 CN5:485通信接口 一般用做物联网功能,也可用于并联功能 指示灯说明

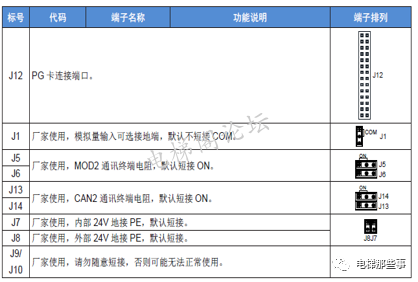

跳线说明
|
