默纳克系统消防功能调试方法

夏32度

1.功能说明（系统默认功能，部分功能可以通过参数修改）消防返基站。

电梯自动清除内、外召。

电梯就近停靠，不开门，然后返消防基站。

电梯停靠基站后，保持开门。

并联、群控系统中，进入消防模式的电梯，自动退出并联、群控系统。消防员运行。

电梯不响应外召，只响应轿内指令，且只能登记一个指令。

电梯不自动开、关门，必须通过（点动）开关门按钮执行开关门动作。

光幕信号输入无效，安全触板信号输入有效。

2.接线

① 消防返基站状态方案：

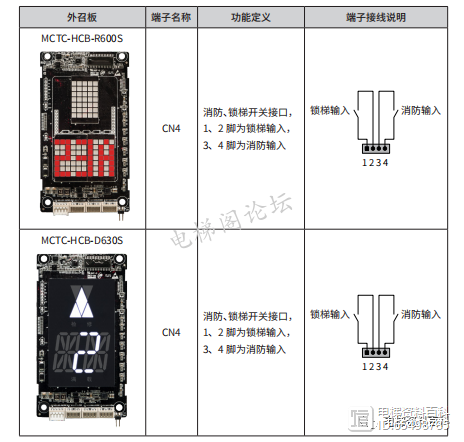

外召板消防输入示意图如下

② 消防员运行状态方案：

指令板进入消防员状态

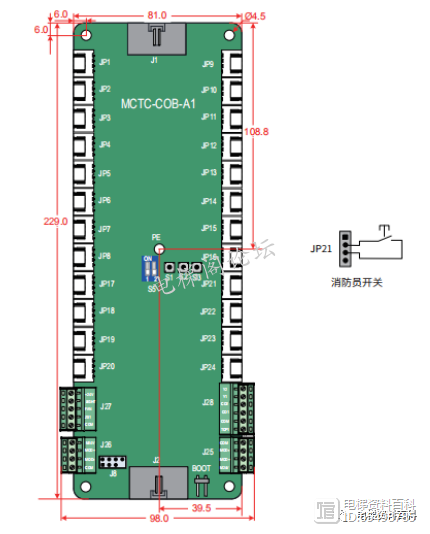

指令板消防员输入接线示意图如下

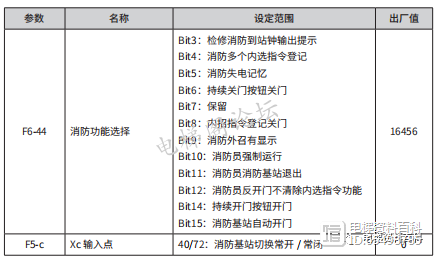

3.相关参数

输入设定:

消防信号可通过（任意楼层的）外召板消防开关输入，消防员信号通过指令板 JP24 输入。也可使用主板输入，请参照上表的说明进行参数设置（Xa/Xb 为输入点）。

未来系列控制柜可切换电梯消防停靠基站，此信号必须由主板 X 端子输入（设以 Xc 为输入点）。

输出设定消防到基站信号通过主板 Y 继电器输出（设以 Y4 为输出点）。
