默纳克系统UCMP测试方法、步骤及恢复方法

夏32度

UCMP测试:

测试UCMP功能时，需要在检修状态、厅轿门闭合的情况下，切断进入控制主板的门锁信号，模似门锁断开。

UCMP测试步骤：

1.电梯在检修状态，轿厢停止在门区下一层的位置，保持关门状态，注意:不在检修或门区，以下操作无效。

2.主板小键盘方式：小键盘F8设置7 ,此时显示E88 ,开启UCMP测试功能，此时拔掉UCPM插件。

操作器方式：F3-24设置为2 ,设置完毕后，拔掉UCMP插件。

3.手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行。

4.电梯在运行脱离门区后，UCMP模块输出保护，此时电梯报E65UCMP故障电梯停止运行。

5测量轿厢位置，符合要求。

UCMP复位条件：

1.E65故障不可自动复位，断电上电也不可以自动复位。

2.在检修状态下,小键盘F2设置1或复位键复位。

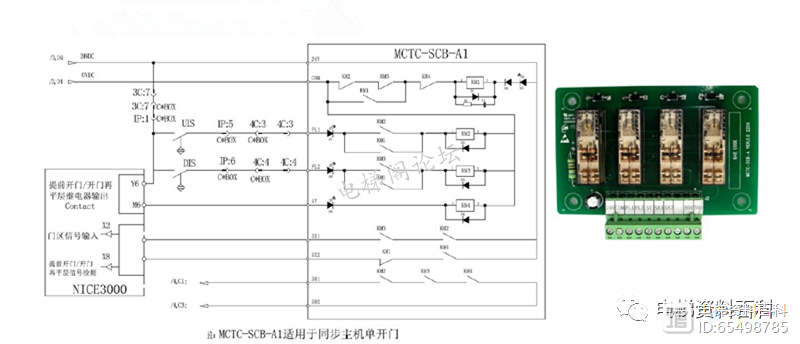

默纳克系统UCMP模块

接线与设置:

1.平层光电PNP,再平层开关PNP。

2.参数设置F5-2设置为3 ，F5-31设置为3。

3.F8-19的BIT9 UCMP功能默认开通设置为0 , 设置1关闭UCMP功能。

   版本FA-05=20.02 , FJ-02的 BIT12是UCMP功能。

   版本FA-05=20.03以后，F6-52的BIT11是UCMP功能。

4.检查在插入隔磁板时提前开门板上D7D8两个灯是否亮。

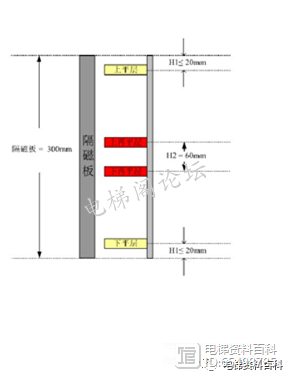

平层开关安装要求
