（菱王专版）新国标默纳克封线，慢车学习和声光报警器安装

夏32度

默纳克系统慢车运行条件

主板版本号需要（FA-05≥20.1）

1、需短接和接线的位置在端子和接插件。

安全回路：在接线端子上短接15--110，114--120。（此短接只限于机房检修运行，井道作业后需拆除）

门锁回路：在接线端子上短接120--118--116~1（116~1和116~2出厂已短接）。如有后门还需短接118--118C（HA‐10）。

检修回路：CB插座1与4脚短接。旁路插座需插带“关”字的插头。

抱闸开关：需将抱闸开关接入K3插座，1脚接入BK1，2脚接COM 3脚接BK2。

热保护开关：需将主机热保护开关引线，接入端子TC与COM。

限位开关：需将插接件的HE‐04和HF‐04与COM短接。

【满足条件】

满足慢车运行条件是，以下led灯应该常亮

X06  X7  X12  X13  X20 X21 X24 X25 X26 X27 X28(后门)

1） 现场供电和接线正常；安全、门锁回路通

2） 满足检修运行条件（换速、限位信号不动作）

3） 编码器安装接线完成，接地线都已经接好

4） 不报 3 级以上故障，E51、E52 除外，E35 可复位

【参数设置】

相关参数	参数描述	说明
F1-25	电机类型	1：同步电动机
F1-00	编码器类型选择	0：SIN/COS 型编码器 --ERN1387 1：UVW 型编码器 -- 多摩川 8192 3：Endat 型编码器 --ECN413/1313
F1-12	编码器每转脉冲数	根据编码器铭牌
F1-01 ～ F1-05	电机额定功率 / 电压 / 电流 / 频率 / 转速	机型参数，手动输入
F0-01	命令源选择	1：距离控制
F1-11	调谐选择	1：带载调谐

【 操作流程】

1 电梯打成检修（主板X9指示灯灭，表明电梯进入检修状态。）

3 根据编码器类型设置 F1-00：

0：SIN/COS型编码器  ；1：UVW型编码器；2：增量型编码器3：Endat型编码器

4 设置F1-01～F1-05（请从主机铭牌上获取额定功率、额定电压、额定电流、 额定频率、额定转速五个参数。具体参见上面的参数表）

5 根据编码器铭牌标识设置：F1-12（编码器脉冲数，同步主机通常为2048）

6 F1-25设置为1:同步电动机。

---

主机未挂钢丝绳以前，采用无负载定位。

1）设置好以上参数，断电上电清除故障（小屏幕显示E52  E51  E35故障不影响调谐）。

2）设置F0-01=0,F1-11=2。这时小屏幕上显示TUNE。

3）用工具顶住抱闸接触器不放，按一下操作器的RUN按键，电机发出“哽”的一声后，转动30秒左右自动停止，电机自学习完成，松开抱闸接触器。

4）学成后，F1-06即是电机角度。至少做三次电机学习，误差范围应不超过5°；学习完成后更改F0-01=1。

5）检查F1-08，若值为偶数（00或08），表示相序正确；若为奇数，表示相序有误，调换输出线的U,V两相，重新进行主机自学习即可。当相序不对时，报E20故障子码3。

主机已经挂了钢丝绳，采用带负载定位。

设置 F0-00 和 F0-01必须为1。

F1-11设置为1后，按“enter”键，操作器会显示“TUNE”， 提示进入电机调谐状态。一直按压检修上行/下行按钮，曳引机旋转。调谐完毕后，变频器自动停止输出，曳引机自动停止转动，此时请松开检修上行/下行按钮。

① 调谐完毕后主板上将学得的编码器角度显示3s；

②  多次调谐，确认F1-06前后学出的误差值在±15度以内。

③ F1-08大多数是0或8，多次调谐F1-08不变。（否则需调整输出相序）

  F1-11设置为1后，按“enter”键，若显示F1-12，则表明进入调谐状态失败：

① 检查电梯是否在检修状态；

② 检查主板是否显示故障，需要清除故障；

③ 检查F0-01是否为1。

---

9常见故障

E20子码03，调整输出相序重新调谐

默纳克系统参数设置（一般情况下，以下参数出厂时已经更改好了，不要随便更改）

功能码	默认值
F5-01	01
F5-02	00(选配3)
F5-03	02
F5-04	00
F5-05	86
F5-06	38
F5-07	39
F5-08	00(选配22)
F5-09	40
F5-10	09
F5-11	10
F5-12	44

功能码	默认值
F5-13	45
F5-14	48
F5-15	49
F5-16	50
F5-17	51
F5-18	00
F5-19	00
F5-20	58
F5-21	110
F5-22	09
F5-23	（选配46）
F5-24	99

功能码	默认值
F5-26	1
F5-27	2
F5-28	3
F5-29	(选配12)
F5-30	4
F5-31	(选配)
F5-37	4
F5-38	7
F5-39	5
F5-40	0（对通门8）

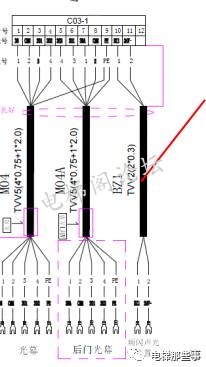

轿顶板增加旁路门锁声光输出继电器，接线是BZ1和24V‐，输顶箱插头是C03 ‐10/11插脚。轿顶板版本号（FB-01≥19.01），否则不起作用。

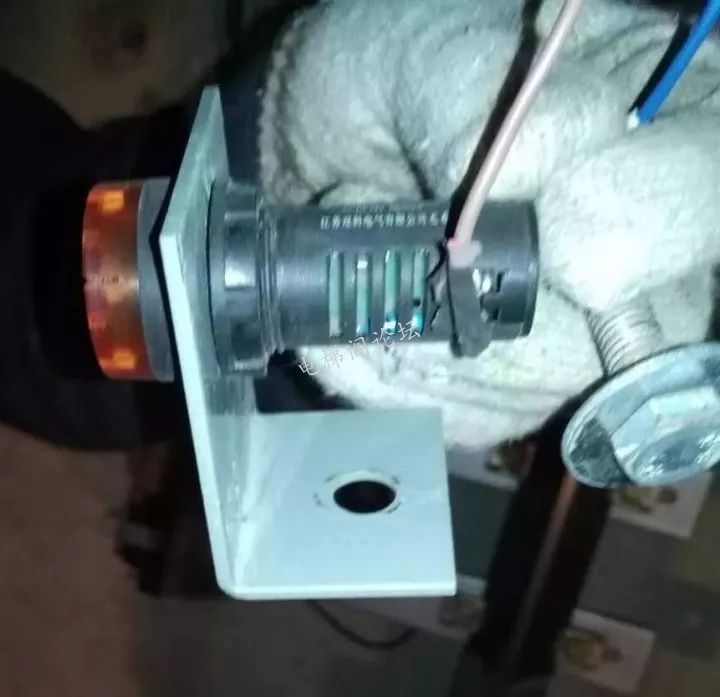

频闪装置安装方法

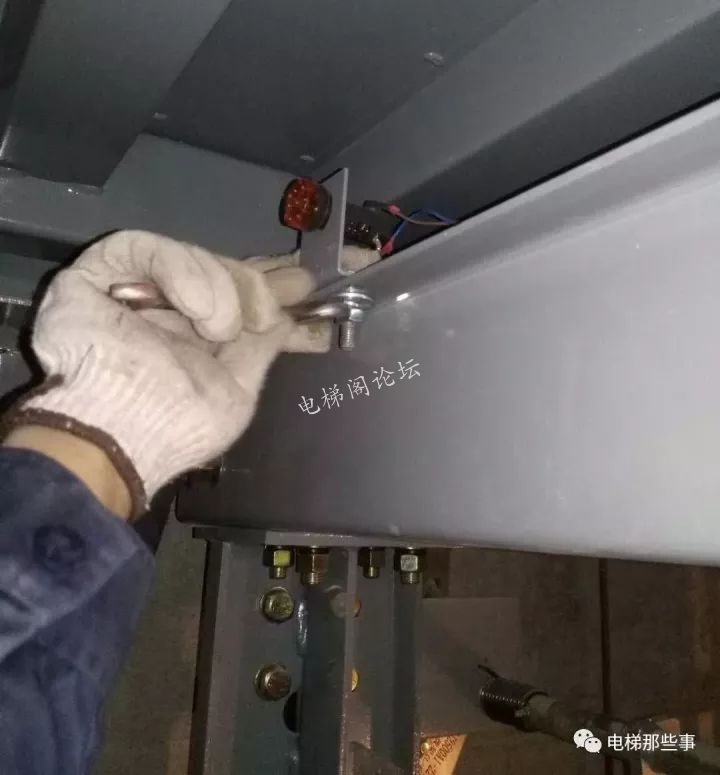

BZ1为闪频声光装置电缆，装置安装在轿底。

频闪装置安装位置
