默纳克小键盘功能详述和调试指南

夏32度

F0(楼层及运行方向信息)：上电默认为F0的数据菜单显示，3位数码管的后两位数字显示当前电梯所在的楼层，第1位的数码管用于方向显示。在电梯停止情况下，第1位数码管不显示，当电梯上行或下行时，该数码管指示上行或下行方向。在系统出现故障情况下(原来系统无故障)，数码管自动切换为故障代码闪烁显示，如果故障自动消失则进入F0的菜单显示。

F1(运行楼层命令输入)：通过PRG、UP、SET键进入F1的数据菜单后，数码管显示电梯最小楼层(系统功能参数表F6-01所示)，可以用UP键进行数据设定更改，范围是最小楼层～最大楼层，选定数据后按SET键保存，电梯向目的楼层运行。电梯将运行到指定楼层，自动切换到F0的数据菜单。

F2(故障复位)：通过PRG、UP、SET键进入F2的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0～1，其中1表示系统故障复位命令，此时按SET键保存，清除当前系统故障。然后自动切换到F0的数据菜单。

F3(时间显示)：通过PRG、UP、SET键进入F3的数据菜单后，数码管循环显示时间，如“2008-08-08-08-00”。

F4(合同号显示)：通过PRG、UP、SET键进入F4的数据菜单后，菜单的数据为使用者的合同号。

F5(运行次数显示)：通过PRG、UP、SET键进入F5的数据菜单后，数码管循环显示运行次数，如“100,000”,最多显示999,999次。

F6：保留。用户禁止设定此功能，否则危险!

F7(楼层自学习命令输入)：通过PRG、UP、SET键进入F7的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0～1，其中1表示系统楼层自学习命令，此时按SET键保存，当满足自学习条件时，电梯开始资学习，并转为显示F0的数据菜单，自学习完毕F7自动回复位0。

F8(测试参数)：通过PRG、UP、SET键进入F8的数据菜单后,数码管显示00，F8的设定范围00～04，分别代表：00-无功能;01-封锁外召;02-封锁开门;03-封锁超载;04-封锁限位开关。

用户设定后，按SET键确认，数码管的显示此时为闪动着显示“E88”，提示用户当前设定电梯处于测试状态，按 键退出时，PRG F8的数值将自动恢复为零。另外，当主控板小键盘进入组且在测试F8功能模式下，SET键相当于关门按钮。

默纳克3000NEW主板小键盘调试来啦！

再也不用担心新系统的调试了！！！

基于最新NICE3000new一体机新增F-8测试菜单，

6	打滑模式
7	UCMP手动检测
8	抱闸制动力手动检测
9	平衡系数检测
10	打滑量检测

后面附有测试的方法，详见下文。

软件版本：

MCB：FA-05≥20.03及以上

DSP：FA-06≥32.302及以上

再也不用担心到现场没带操作器咯！！！

主要常用的功能：

1、呼梯运行——F-1：相当于内召呼梯

2、查看故障——F-2：1：清除当前故障；2：循环显示故障记录，故障代码、子码及故障时间

3、开关门控制—F-6：主板显示1-1，UP：开门；SET：关门；PRG：退出

4、井道自学习—F-7：1和2均是用于井道自学习命令（1：不清除FR组平层调整数据2:清除FR组平层调整数据）

5、测试运行——F-8：1-4屏蔽外招、开门、超载及限位运行，6：进入打滑模式，7：UCMP手动测试，8：抱闸制动力测试，9：平衡系数测定，10：打滑量测定。

此时主板显示E88：提示屏蔽功能运行，非故障代码

6、电机调谐——F-A：1：电机带载调谐，2：无负载调谐

7、轿顶监控——F-B：监控轿顶板的输入输出状态

6、改运行方向—F-C：运行方向与给定方向不一致时使用

具体操作使用说明见下文

UCMP手动测试F-8=7

试验条件：

检修开关有效，电梯停止在门区位置，保持门锁闭合。

试验方法：

1、必须在检修开关有效的条件下，门锁闭合的情况下

2、功能码小键盘设置F-8设置7或者F3-24设置为2，开启UCMP测试功能，主板显示E88，此时断开门锁回路。

3、手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行

4、电梯在运行脱离门区后，硬件UCMP模块将会取消门锁短接，此时电梯报E65（UCMP故障），电梯停止运行。

其他说明：

1）不在检修或者门区或者门锁无效，设置F-8设置7无效，设置F3-24为2无效。

2）设置F-8设置7或F3-24为2以后，运行一次后自动清零，并且断电后自动清零。

抱闸制动力手动测试F-8=8

1、在检修条件下，设置F-8=8。

此时，电梯屏蔽内外招、屏蔽开门，保持门锁接通，未关门会自动进行关门。

2、门锁有效后，封星接触器输出、运行接触器输出。

3、DSP运行命令有效，DSP输出力矩进行报闸力检测。

4、DSP报闸力检测结束，控制板关闭星接触器输出、运行接触器输出。

5、F7-9显示检测结果。

6、外呼、门功能恢复正常。

F7-9检测结果为2时，为报闸力不合格

F7-9=2时，立即报E66，故障不可以复位。

E66复位，需要重新做报闸力检测，且结果为1方可复位。

平衡系数检测F-8=9

小键盘在F-8设置9，开始平衡系数检测，此时外呼会显示“⊙“符号

第一步：F-8设置9后，会自动显示上次平衡系数 XXP,(P表示Percent 百分比)                                                                                                                                                                  第二步：电梯会自动运行最低楼层，并保持开门，此时小键盘闪烁显示0.0P.等待放置载重，输入对应的载重后(例如40.0，表示40.0%)，长按SET按键，会显示楼层信息后，开始进行平衡系数检测；

第三步：电梯会自动从最低楼层运行最高楼层，并再运行最低楼层，并显示0P，将重物搬走，此时按住SET按键

第四步：电梯会自动从最低楼层运行最高楼层，并再运行至最低楼层

第五步：小键盘会自动显示平衡系数。XXP，如果调整系数XX,按住SET按键，会显示需要或减少多少载重，此时按住PRG按键，退出平衡系数检测

注意：

1】在平衡系数检测时，短按SET按键为切换键，切换UP或DOWN

2】在平衡系数检测时，将屏蔽内外呼梯信号

3】在平衡系数检测时，如果电梯状态为非正常运行状态，将退出平衡系数检测；

4】结果异常显示0percent,表示空载和带载采集的电流差别不大或者轿厢的重量大于了对重的重量

打滑量检测F-8=10

小键盘设置F-8为10，表示开始做打滑量实验，此时外呼会显示“⊙“符号

第一步：电梯会自动运行到最低楼层，并开始做打滑实验；

第二步：电梯会自动从最低楼层运行最高楼层，并再运行最低楼层；

第三步：小键盘会自动显示打滑量“︻XXX““︼XXX”（单位厘米）显示保持10S，后显示E88表示实验结束,按小键盘PRG退出打滑量实验

注意：

1】在打滑量检测时，将屏蔽内外呼梯信号

2】在打滑量检测时，如果电梯状态为非正常运行状态，将退出打滑量检测。

默纳克3000+最新系统小键盘的使用方法3000+最新系统小键盘的使用方法，增加了一些新功能，但是与老系统差别不大

F0：楼层及运行方向信息

F1：小键盘呼梯

F2：故障复位及显示故障时间代码

F3：时间显示

F4：合同号显示

F5：运行次数显示

F6：开关门控制

F7：楼层自学习命令输入（点击查看视频）

F8：测试功能

FA：主机调谐功能

FB：轿顶状态显示

FC：更改电梯的方向，

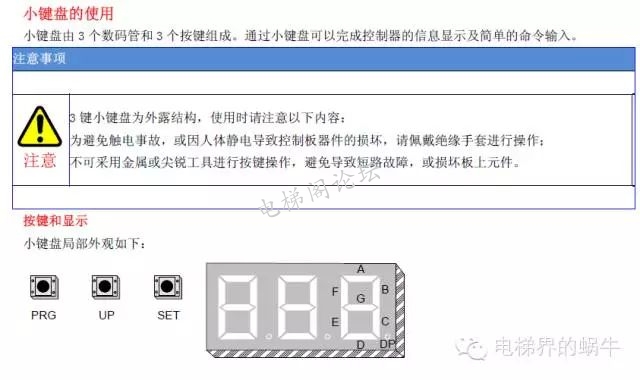

小键盘由 3 个数码管和 3 个按键组成。通过小键盘可以完成控制器的信息显示以及简单的命令 输入。

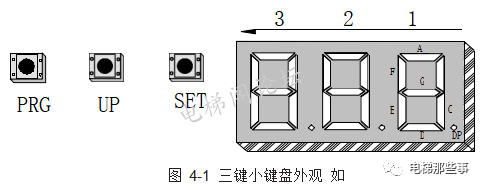

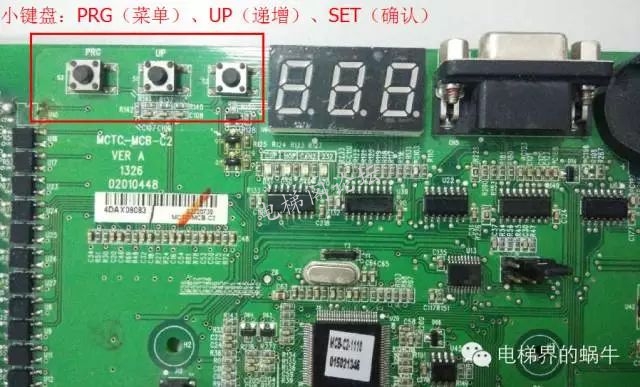

小键盘局部外观如下：

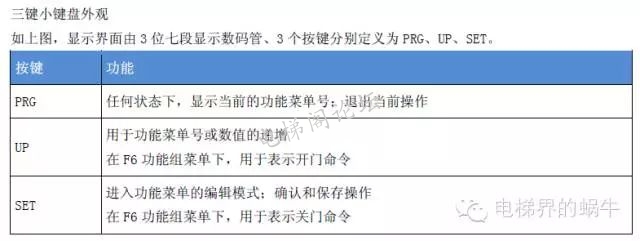

3 个按键分别定义为 PRG、UP、SET。

● PRG 键：在任何状态下，按下 PRG 键，显示的是当前的功能组菜单号，可以通过 UP 键， 改变功能组菜单号；

● UP 键：在功能组菜单下，可以通过 UP 键进行组号递增，目前定义 MCB 控制器有 13 个功能组菜单，因此，UP 键可以将功能组菜单号循环变化，即 0、1、2、3、4、5、6、7、 8、9、10，11A、B、C、0。另外，在特定功能组数据菜单中，UP 键也可以进行数据（简单命令） 输入；

● SET 键：在功能组菜单下，按 SET 键进入该功能组的数据菜单。在特定功能组下的数 据菜单中，输入简单命令后，按 SET 键保存后，操作面板默认进入 F0 的菜单显示。

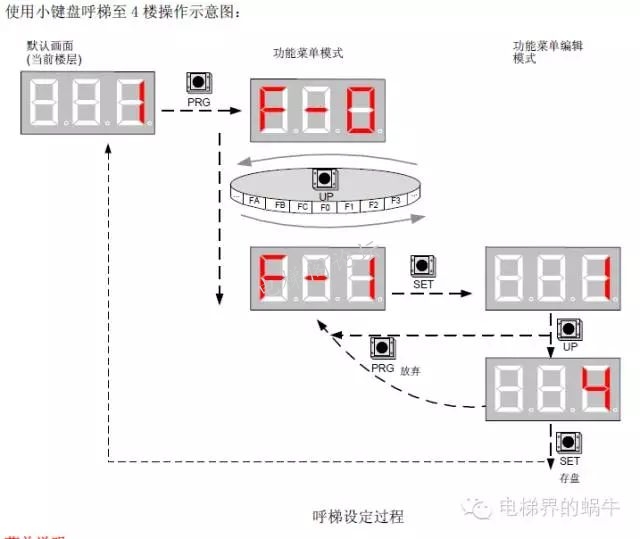

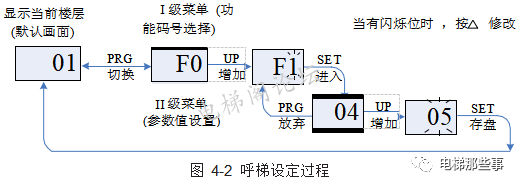

如下图 4-2，为使用小键盘呼梯至 5 楼操作示意图：

小键盘各菜单功能说明如下：

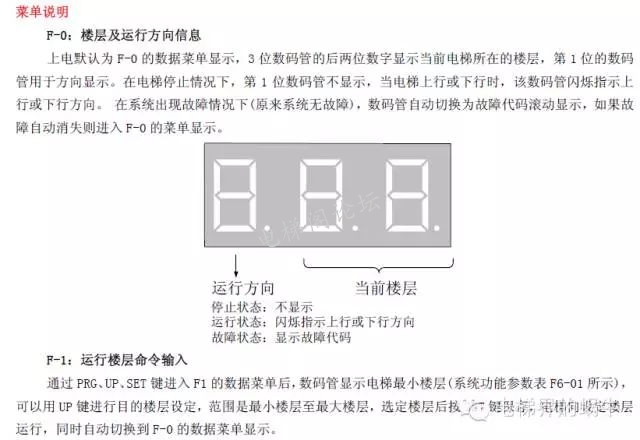

●  F0：楼层及运行方向信息

上电默认为 F0 的数据菜单显示，3 位数码管的后两位数字显示当前电梯所在的楼层，第 1 位的 数码管用于方向显示。在电梯停止情况下，第 1 位数码管不显示，当电梯上行或下行时，该数 码管闪烁指示上行或下行方向。在系统出现故障情况下（原来系统无故障），数码管自动切换 为故障代码闪烁显示，如果故障自动消失则进入 F0 的菜单显示。

●  F1：小键盘呼梯

通过 PRG、UP、SET 键进入 F1 的数据菜单后，数码管显示电梯最小楼层 ( 系统功能参数表 F6-01 所示 )，可以用 UP 键进行目的楼层设定，范围是最小楼层至最大楼层，选定楼层后按 SET 键保存，电梯向设定楼层运行，同时自动切换到 F0 的数据菜单显示。

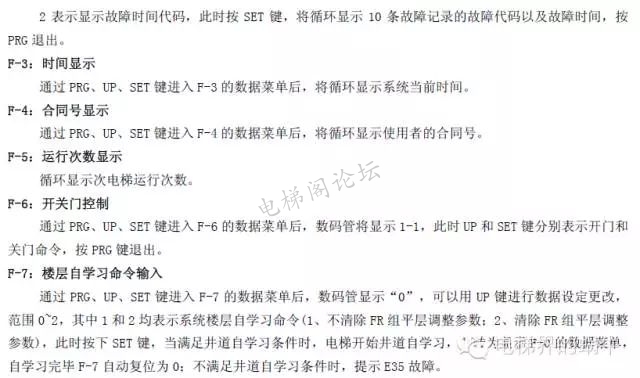

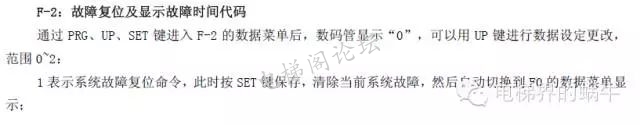

●  F2：故障复位及显示故障时间代码

通过 PRG、UP、SET 键进入 F2 的数据菜单后，数码管显示“0”，可以用 UP 键进行数据设定更改， 范围 0 ～ 2：

1：表示系统故障复位命令，此时按 SET 键保存，清除当前系统故障，然后自动切换到 F0

的数据菜单显示；

2： 表示显示故障时间代码，此时按 SET 键，将循环显示 11 条故障记录的故障代码以及故 障时间，按 PRG 退出。

●  F3：时间显示

通过 PRG、UP、SET 键进入 F3 的数据菜单后，将循环显示系统当前时间。

●  F4：合同号显示

通过 PRG、UP、SET 键进入 F4 的数据菜单后，将循环显示使用者的合同号。

● F5：运行次数显示

循环显示次电梯运行次数。

●  F6：开关门控制

通过 PRG、UP、SET 键进入 F6 的数据菜单后，数码管将显示 1-1，此时 UP 和 SET 键分别表 示开门和关门命令，按 PRG 键退出。

●  F7：楼层自学习命令输入（点击查看视频）

通过 PRG、UP、SET 键进入 F7 的数据菜单后，数码管显示“0”，可以用 UP 键进行数据设定更改， 范围 0 ～ 1，其中 1 表示系统楼层自学习命令，此时按下 SET 键，当满足井道自学习条件时，

电梯开始井道自学习，并转为显示 F0 的数据菜单，自学习完毕 F7 自动复位为 0；不满足井道 自学习条件时，提示 E35 故障。

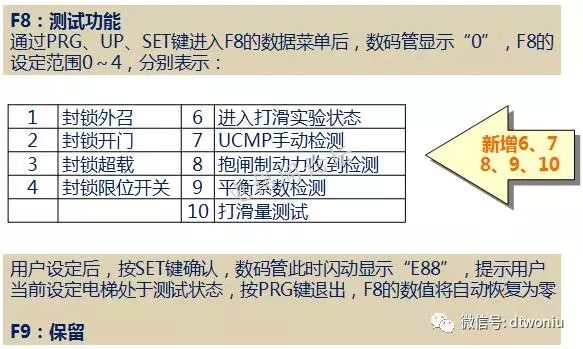

●  F8：测试功能

通过 PRG、UP、SET 键进入 F8 的数据菜单后，数码管显示“0”，F8 的设定范围 0 ～ 4，分 别表示：

1	封锁外召
2	封锁开门
3	封锁超载
4	封锁限位开关
5	查询运行次数
6	进入打滑实验状态
7	UCMP实验
8	抱闸制动力实验
9	平衡系数检测
10	打滑量检测
11	自动平衡系数检测（20.14以上可用）

用户设定后，按 SET 键确认，数码管此时闪动显示“E88”，提示用户当前设定电梯处于测试状态， 按 PRG 键退出，F8 的数值将自动恢复为零。

●  F9：保留

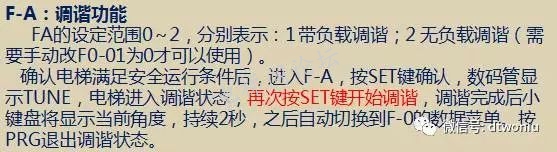

● FA：主机调谐功能

通过 PRG、UP、SET 键进入 FA 的数据菜单后，数码管显示“0”，FA 的设定范围 0 ～ 2，分

别表示：

设为1：带负载调谐

设为2：无负载调谐

用户设定后，按 SET 键确认，数码管此时显示 TUNE，电梯进入调谐状态，确认电梯满足安全 运行条件后，再次按 SET 键开始调谐，调谐完成后小键盘将显示当前角度，持续 2 秒，之后自 动切换到 F0 的数据菜单。按 PRG 退出调谐状态。

●  FB：轿顶状态显示

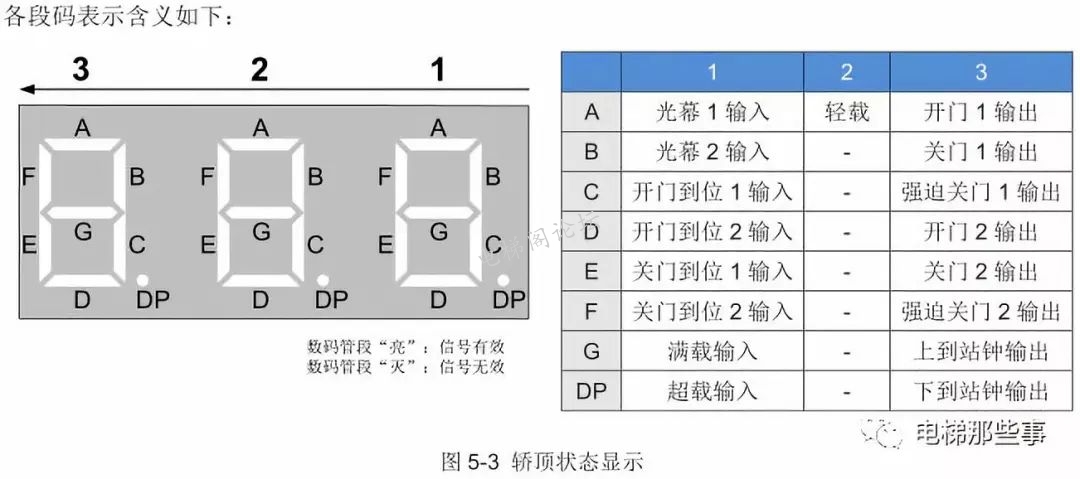

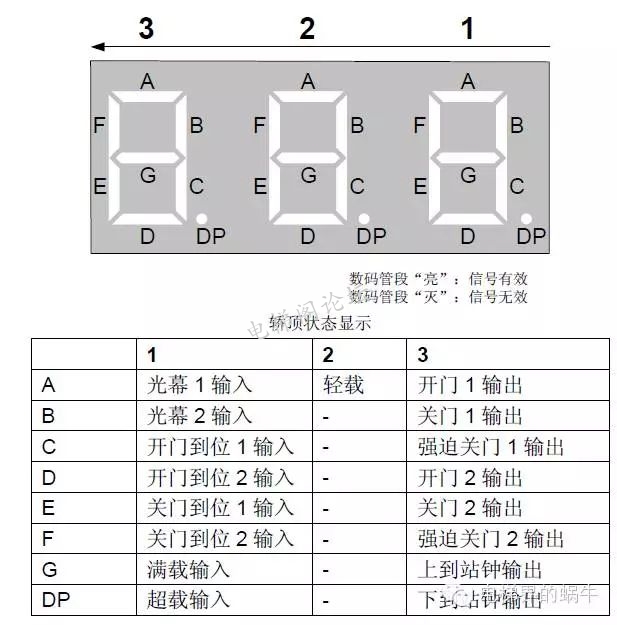

通过 PRG、UP、SET 键进入 FB 的数据菜单后，数码管显示轿顶板输入输出状态：如图 4-1 所 示，各段码表示含义如下：

表 4-1 轿顶状态显示

FC：更改电梯的方向，功能等同于 F2-10。

设为0:方向不变

设为1：方向取反

老3000设置

0●方向不变；

1●运行方向取反，位置脉冲方向取反；

2●运行方向相同，位置脉冲方向取反；

3●运行方向取反，位置脉冲方向相同。

■ F-d：紧急和测试操作屏触发功能

通过PRG、UP、SET键进入F-d的数据菜单后，数码管显示紧急和测试操作屏触发状态。如下图所示， 各段码表示含义如下：

在应急救援状态、12V 供电状态或停机溜车状态，系统自动跳到此界面。注：速度低于1.000m/s时，显示“.xx m/s”；速度高于1m/s时，显示“x.x m/s”；小数点位置不同。
