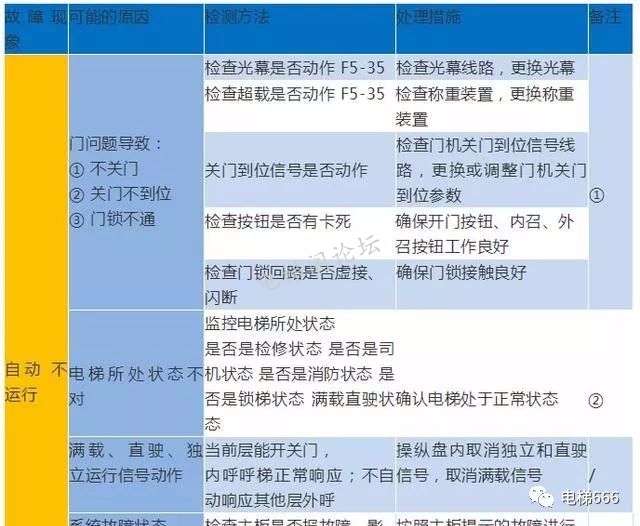

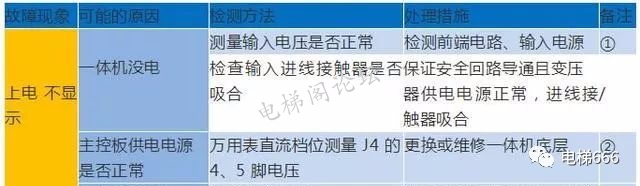

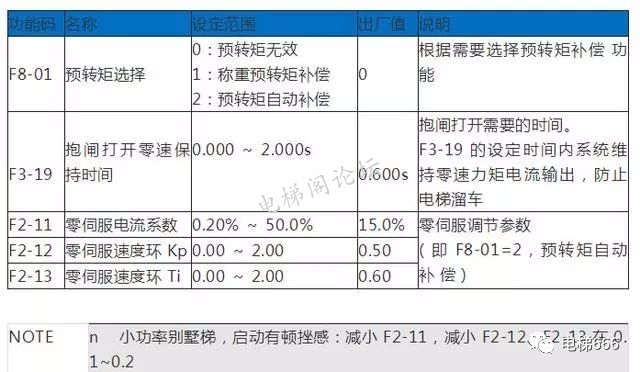

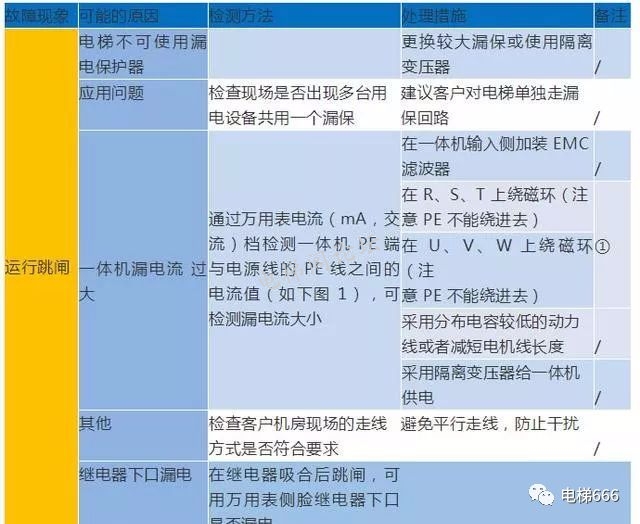

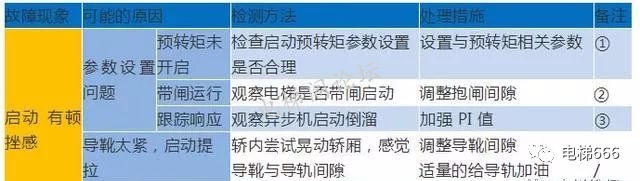

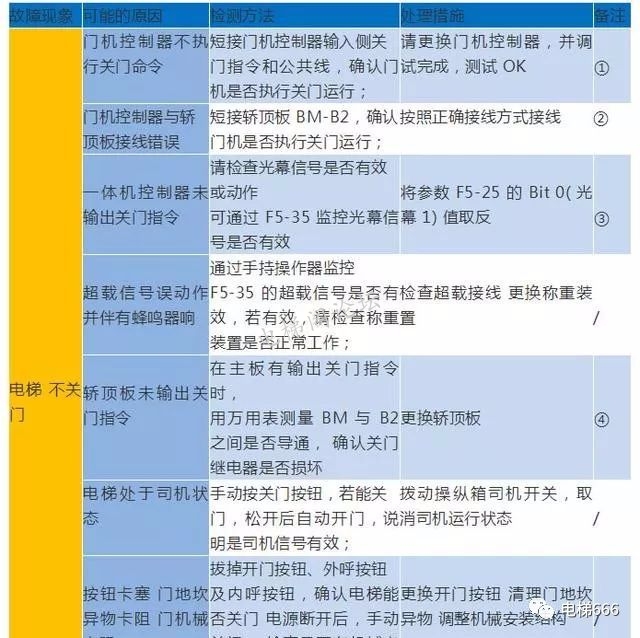

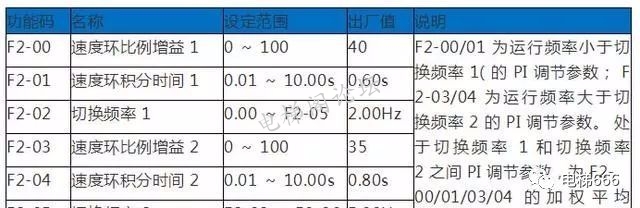

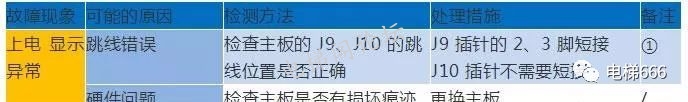

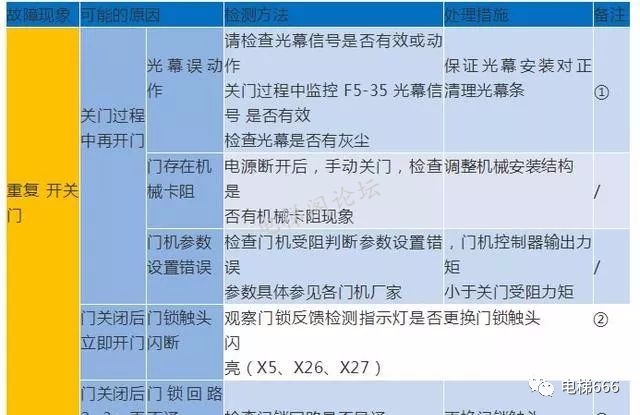

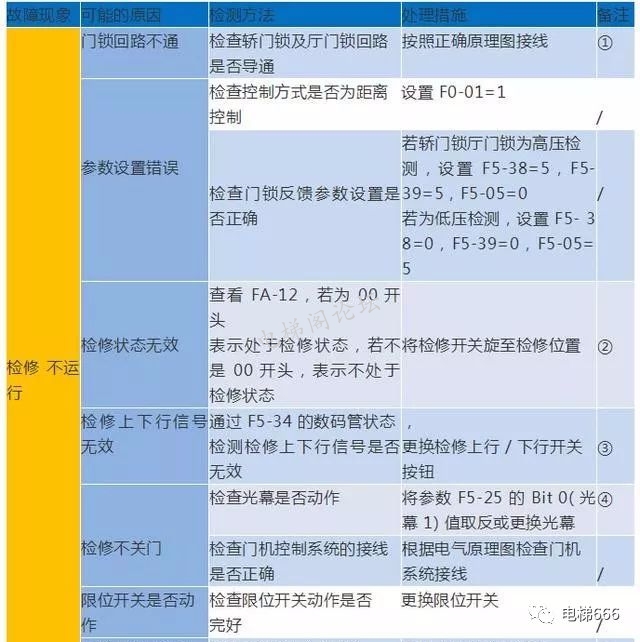

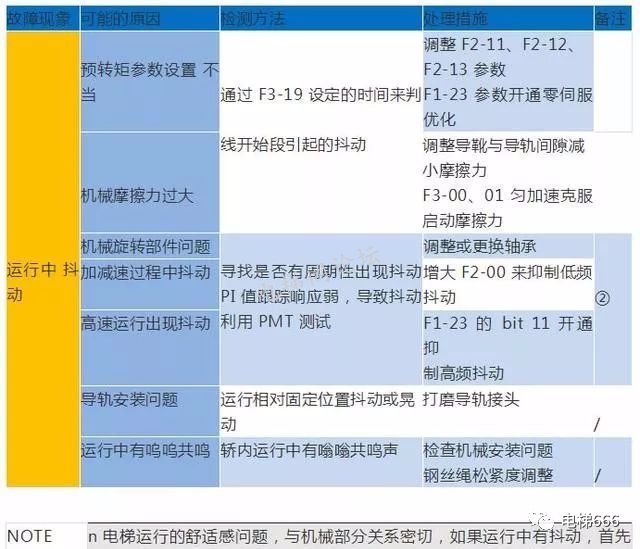

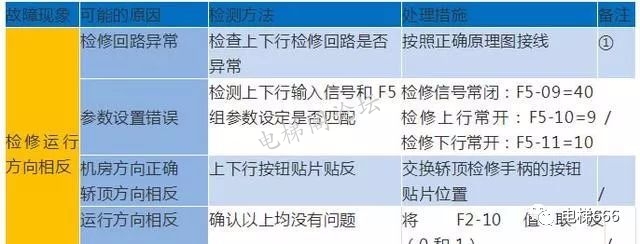

1、上电不显示 【故障现象】 用户电源开关合闸后，一体机主板数码管无显示 【排障流程】 2、上电显示异常 【故障现象】 用户电源开关合闸后，一体机主板数码管显示 888 或乱码 【排障流程】 3、检修不运行 【故障现象】 【排障流程】 4、检修运行方向相反 【故障现象】 按检修上行按钮，电梯下行（电梯实际运行方向和检修命令方向相反） 【排障流程】 5、运行跳闸 电梯一旦启动运行，用户电源的总漏保开关跳闸 【排障流程】 6、自动不运行 【故障现象】 电梯外呼呼梯登记指令后，电梯不自动运行。 【排障流程】 7、电梯不开门 【故障现象】 电梯启动运行前，门机不执行开门运行，不报故障或报 E53 故障 注：开门到位信号异常、电梯错层（在其他楼层开门，厅外误以为到站不开门） 【排障流程】 8、电梯不关门 【故障现象】 电梯启动运行前，门机不执行关门运行，且不报故障 【排障流程】 9、重复开关门 【 故障现象】 电梯登记信号后，处于门区反复开关门，无法正常运行 【排障流程】 10、启动有顿挫感 【故障现象】 电梯启动时，轿厢倒溜，引起顿感 【排障流程】 注：①②③④ 详见下文。 【详细检测方法与处理措施】 ① 如何设置预转矩相关参数 由于各种抱闸本身的打开时间有所差别，同时抱闸的响应时间受环境温度影响较大 ( 抱 闸线圈温度过高，会造成抱闸响应变慢 )，适当增加 F3-19，查看是否因为抱闸的打开 时间影响了舒适感。 预转矩设置相关参数 ② 抱闸间隙问题 第 1 步：首先确认抱闸能够打开，若打不开，请确认抱闸供电电源及抱闸回路，确保 抱闸能够顺利打开； 第 2 步：确认抱闸间隙，是否有蹭闸现象，若出现蹭闸，请调整抱闸间隙至合适位置， 使抱闸不蹭闸； 第 3 步：检查抱闸两侧制动器是否同步，若不同步，请调整至两侧打开一致； 第 4 步：检查 F1-13 参数设置是否过小，若在 F1-13 检测时间内未收到脉冲变化即报 故障，可适当增大此参数，一般建议 2.1s。 ③ 如何设置 PI 相关参数 参数设定说明： 1） 通过设定速度调节器的比例系数和积分时间，可以调节矢量控制的速度动态响应 特性。 2） 增加比例增益，减小积分时间，均可加快速度环的动态响应。 3） 比例增益过大或积分时间过小均可能使系统产生振荡。 建议调节方法： 1） 如果出厂参数不能满足要求，则在出厂值参数基础上进行微调： 2） 小功率主机运行中有震荡，建议先减小比例增益，保证系统不振荡；然后减小积 分时间，使系统既有较快的响应特性，超调又较小。 3） 如果切换频率 1、切换频率 2 同时为 0，则只有 F2-03，F2-04 有效。 ④ 如何改善摩擦力过大引起顿感 1） 设定系统的启动速度能够增强系统克服静摩擦力的能力，但设定过大，会造成电 梯启动瞬间的冲击感。 2） 适当设置此组参数有可能改善由于导靴和导轨静摩擦力带来的启动台阶感。 11、停车有顿挫感 【故障现象】 电梯正常运行到站停车时，轿内有顿挫感 【排障流程】 注：①② 详见下文。 【详细检测方法与处理措施】 ① 如何设置 PI 相关参数 请参见上一页③如何设置 PI 相关参数内容。 ② 如何延长停车力矩保持时间 由于抱闸线圈长时间发热，导致抱闸释放缓慢，主接触器释放（一体机不再输出力矩）后， 抱闸还未完全闭合，导致顿挫感（溜车）。需要增大停车时的力矩维持时间，即抱闸释 放零速保持时间。 12、运行中抖动 【故障现象】 电梯在运行中出现抖动或者嗡嗡共鸣 【排障流程】 【详细检测方法与处理措施】 ① 如何判断启动抖动是预转矩还是 S 曲线开始 将 F3-19（曲线运行延迟时间）设置为最大，然后运行电梯，记录抖动发生的时间点：A：如果是无称重启动时的抖动，则在该次抖动后，电梯会在 0 速保持几秒（F3- 19）的时间，然后再开始走车 B：如果是开始走 S 曲线时候的抖动，则在听到抱闸打开后，电梯在静止状态会 等几秒（F3-19）的时间再出现抖动 13、端站有台阶感 【故障现象】 电梯运行到端站（顶层或者底层）碰到换速开关后，急换速爬行到门区 【排障流程】 14、不平层 【故障现象】 停梯时，轿门地坎与层门地坎之间的高度不一致 【排障流程】 15、错层 【故障现象】 电梯在运行中出现楼层显示与实际楼层不符 【排障流程】
|
