默纳克系统报E66抱闸制动力检测功能测试

夏32度

1 .功能说明（系统默认功能，部分功能可以通过参数修改）

为防止轿厢安全运行所依赖的驱动主机的抱闸制动器失效，需定期检测抱闸制动力是否符合要求，控制系统将定期进行监测抱闸制动力。

2.配线无需配线。

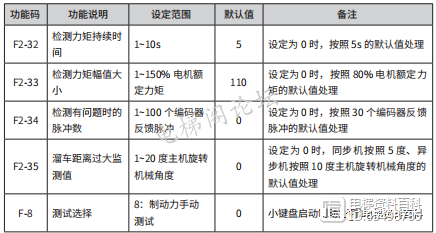

3.相关参数

注意:

系统报E66故障后需要做手动力矩测试合格后才能复位手动测试步骤如下。

手动测试：

① 系统处于检修状态，检修开关有效。

② 电梯停止在门区位置，保持门锁闭合。

③ 小键盘触发：F-8 设置为 8。

④ 进入测试状态时，主板显示 E88。

⑤ 封星、运行接触器输出，抱闸接触器不输出。

⑥ 系统根据制动力相关参数输出力矩，开始测试。

⑦ 主板 E88 消失，测试结束，F7-09 显示测试结果，若 F7-09=2 时，立即报 E66（制动力不合格），电梯停止运行，故障不可复位。

自动测试：

满足制动力检测条件后，系统自动进入测试状态，具体步骤同手动测试的 4、5、6、7 步。

E66 故障不可断电复位，必须重新做制动力测试且合格后自动复位。

提示:

倒计时功能超过 12 小时开始，开始判断是否满足条件

1.如果做了检测，则倒计时功能码重新恢复 24 小时；如果没有做检测，则到条件 2 强制检测。

自动检测时，外呼不提示故障，小键盘提示 E88 测试状态；外呼可以登记但是不能响应，测试结束后，恢复正常状态，响应已经登记的外呼指令，内呼消号，不可开关门。

检测条件

条件 1：闸制动力正常检测：没有内外呼条件下，电梯节能时间后或者 3 分钟后，进行检测。

条件 2：闸制动力强制检测：提前 10 分钟判断，F7-10 的时间小于等于 10分钟，电梯进行蜂鸣提示 30s，蜂鸣可通过功能码 F8-19 的 BIT13 关闭，此时外呼登记保留不消号，内呼消号，可以开关门，关门之后开始检测。
