默纳克ARD停电应急救援装置

夏32度

ARD术语定义

      自动操作救援装置（automatic  rescuer device ），当电梯供电电网发生故障时，电梯应急救援装置自动启动，在满足电梯安全运行（安全门锁导通）的条件下，当电梯轿厢处于非开锁区域时能有效控制速度将轿厢移动到邻近开锁区域，打开该层门和轿门；当电梯轿厢处于开锁区域时能自动打开所处层门和轿门；安全放出乘客。

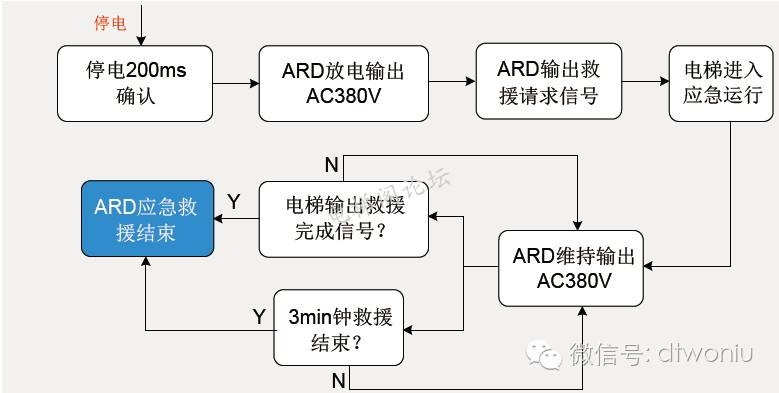

ARD救援流程

由于应急救援装置提供的电源非工频电源，而是通过电池组逆变提供，部分ARD装置提供单相380VAC或220VAC，那么控制柜内的相序继电器不动作，电梯运行的必备条件安全门锁导致不满足，故ARD必须输出一个短接相序信号，保证安全门锁导通。

ARD救援运行时由于是缺相运行，若系统走正常运行曲线可能导致欠电压E09或者欠速E16故障子码3二次保护无法救援运行，故ARD救援装置需要提供给系统一个应急救援信号，系统收到此信号后，在非门区时，走ARD救援运行曲线，根据设定的救援方式运行到平层开门放人。

下面主要介绍默纳克的ARD停电救援装置ARD-C

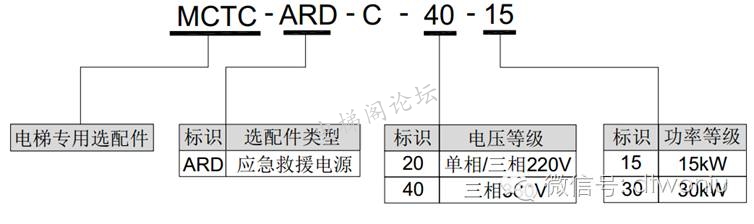

默纳克ARD型号：

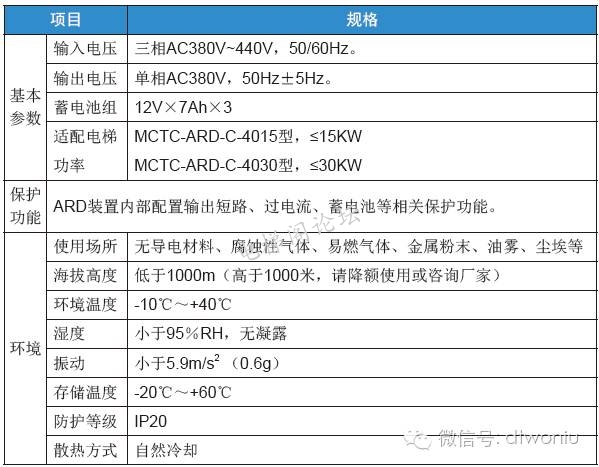

规格参数

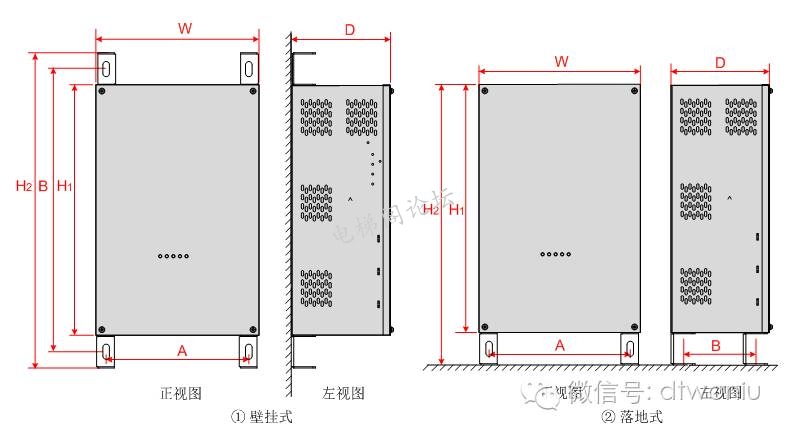

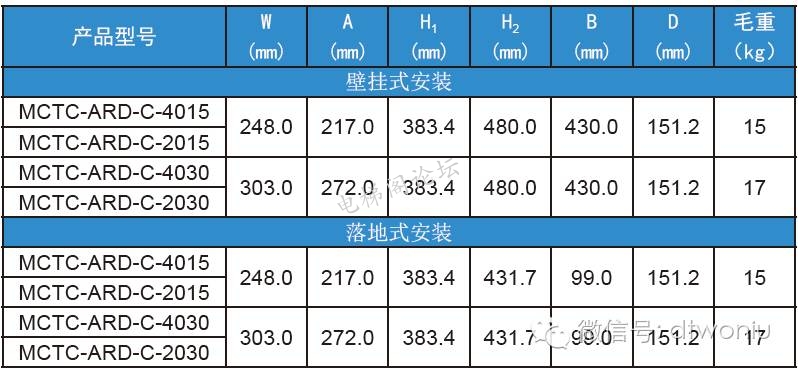

尺寸参数

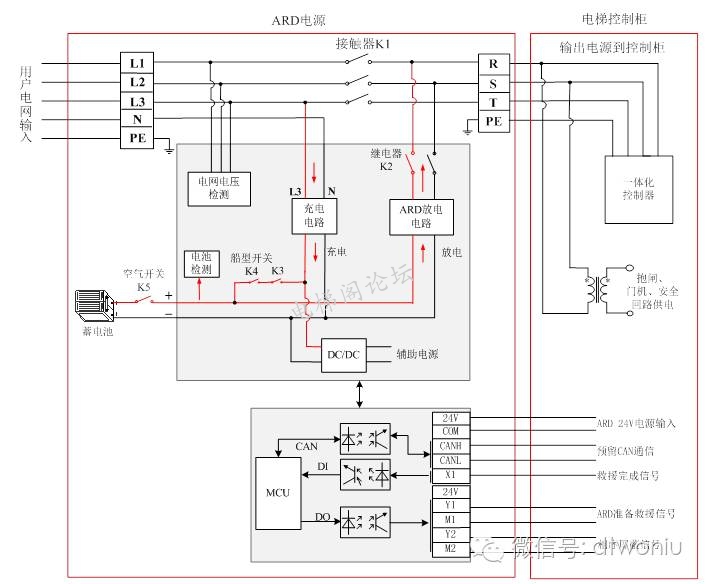

ARD内部线路

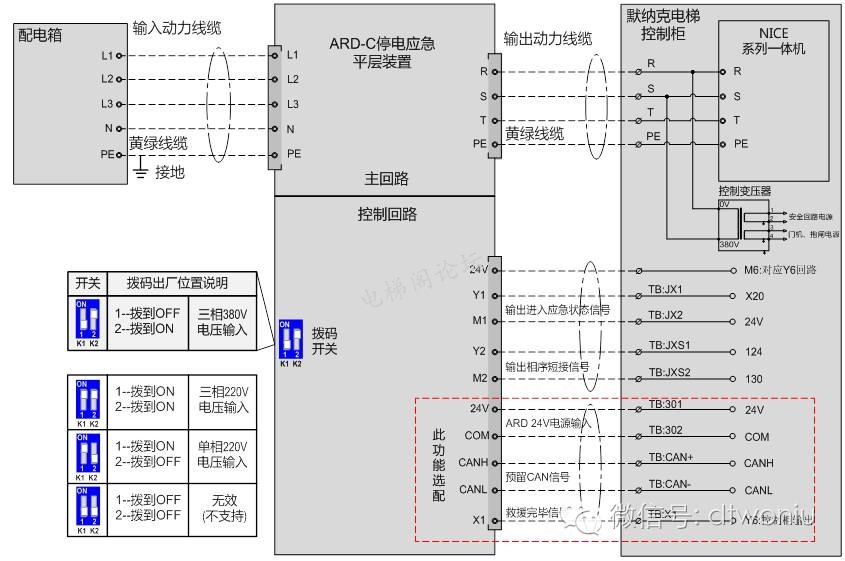

ARD-C接线图

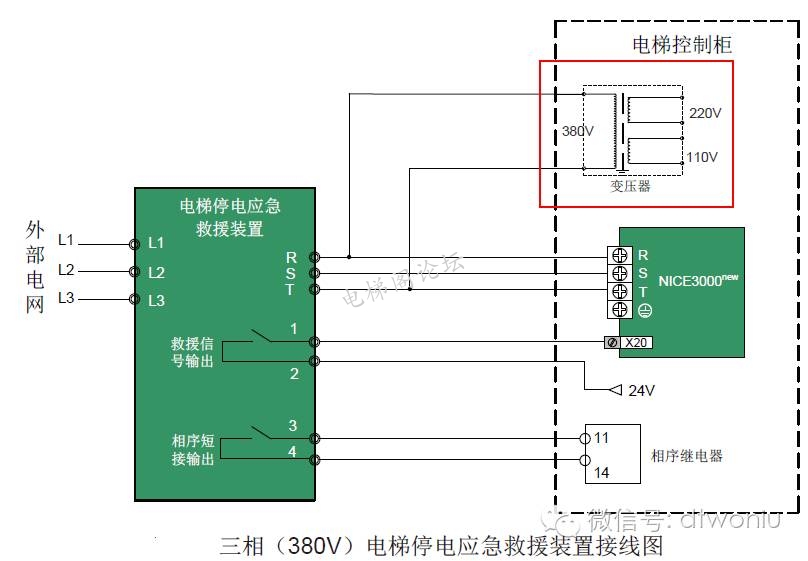

应急救援装置接线（380V）

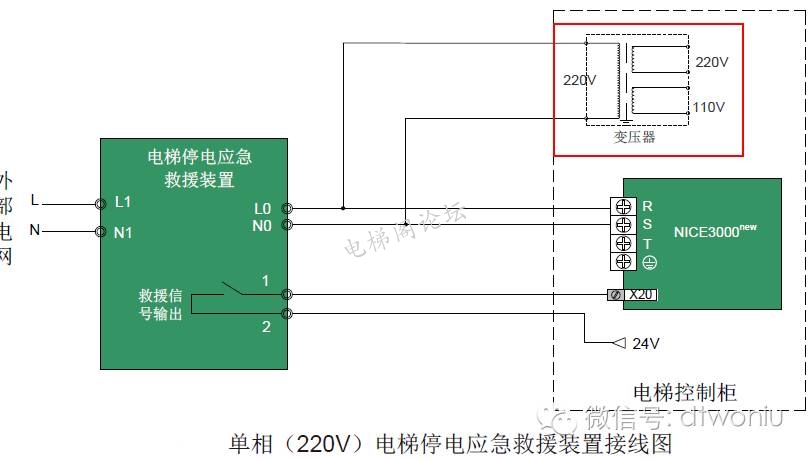

别墅梯220V接线图

相关参数

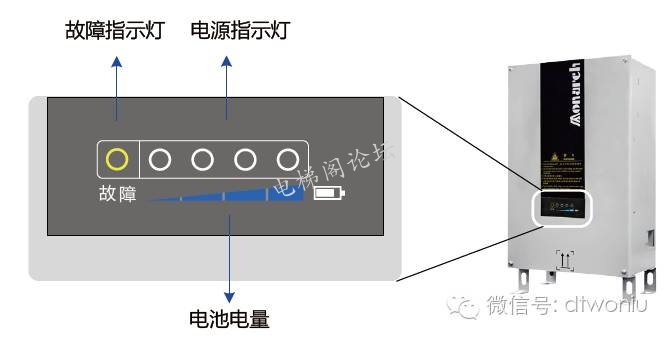

MCTC-ARD-C指示灯说明

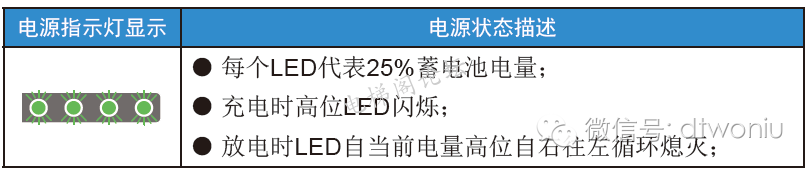

MCTC-ARD-C电源状态说明

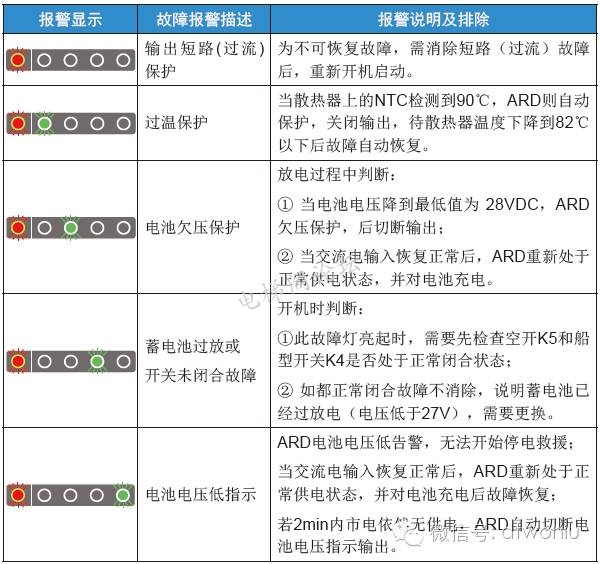

MCTC-ARD-C故障指示说明

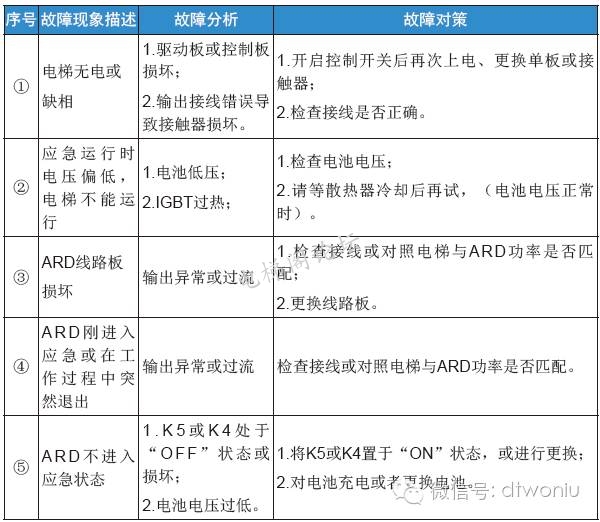

MCTC-ARD-C故障对策
