默纳克3000new贯通门使用说明

夏32度

贯通门使用说明

功能码参数说明设定范围缺省值

F6-40 程序控制选择 设1

Bit2：JP16 用作前后门选择（按钮）   设0

Bit3：JP16 用作后门开门   设0

Bit4：手动控制贯通门只开一门设0

Bit13：对折指令用作1 残障，0 后门   设0

Bit14：内召指令对折0

Bit15：JP20 用作前后门切换（开关） 设0

F8-16 外召辅指令开始地址0 ～ 40   设0

FB-00 门数量选择1 ～ 2 ，设1

FE-33 电梯功能选择Bit15：贯通门独立控制，设0

贯通门方式

参数设置功能描述使用方法：老贯通门设置方式（同NICE3000 一致）

方式1

FE-33

Bit15=1；

Fb-00=2；

FC-04=0： 贯通门同时控制：无论外召或者内召到站，前门和后门同时动作；

前后外召地址设置（1~15），后门外召地址设置+16（17~31）；内召指令串联，

前门接指令板1 的JP1~JP15，后门接指令板的JP1~JP15；最大支持15个楼层。

方式2

FC-04=1： 外召独立，内召一致：外召到站对应开门，内召到站前、后门同时动作；

方式3

FC-04=2：外召独立，内召手动控制：外召到站对应开门，内召到站由门切换开关选择前后门；

方式4

FC-04=3： 外召独立，内召独立：外召和内召对应开门；

新贯通门设置方式

方式1

Fb-00=2；

F8-16=N(N> 当前最高楼层)；

FC-04=0： 贯通门同时控制：无论外召或者内召到站，前门和后门同时动作；

前后外召地址设置（1~N），后门外召地址设置（N+1~40）；内召前门接轿顶板CN7，

后门接CN8；最大支持20个楼层。

方式2

FC-04=1：外召独立，内召一致：外召到站对应开门，内召到站前、后门同时动作；

方式3

FC-04=2：外召独立，内召手动控制：外召到站对应开门，内召到站由门切换开关选择前、后门；

方式4

FC-04=3： 外召独立，内召独立：外召和内召对应开门；

注：消防、检修、返平层状态，贯通门不独立控制，同时控制。

VIP 功能使用说明

NICE3000new 系列一体化控制系统具有VIP 服务功能，通过开启VIP 服务功能，可以优先直驶

VIP 目的楼层，为特殊人士提供贵宾服务。系统进入VIP 状态时，会清除当前内外召唤，需手

动控制开关门，同时不响应外召。

下面举例说明如何使用VIP 服务功能和设定VIP 楼层。例如控制1 至20 层的电梯，设定第8

层为VIP 层。

VIP 功能使用说明

NICE3000new 系列一体化控制系统具有VIP 服务功能，通过开启VIP 服务功能，可以优先直驶

VIP 目的楼层，为特殊人士提供贵宾服务。系统进入VIP 状态时，会清除当前内外召唤，需手

动控制开关门，同时不响应外召。

下面举例说明如何使用VIP 服务功能和设定VIP 楼层。例如控制1 至20 层的电梯，设定第8

层为VIP 层。

监控轿顶通讯CANbus 以及外招通讯Modbus 的通讯状态。

当用户进入F5-32 的菜单后，键盘上数码管的状态即表示了当前外召的通讯状态。

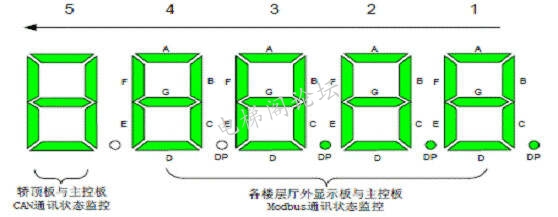

为了方便描述，我们将键盘上数码管从左到右的排列顺序是5，4，3，2，1，

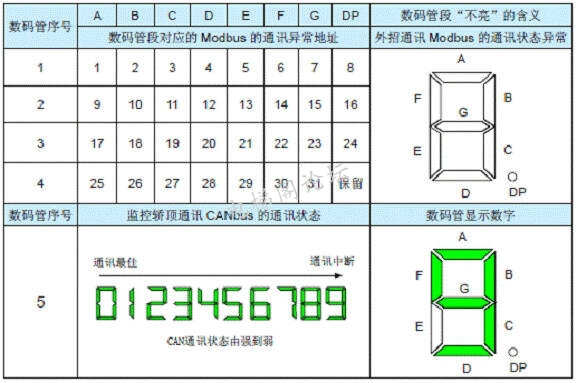

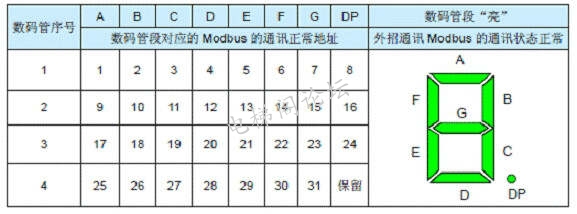

数码管的每一段定义如下：

轿顶板与主控板CAN通讯状态监控各楼层厅外显示板与主控板Modbus通讯状态监控

图7-4 F5-32 通讯状态监控

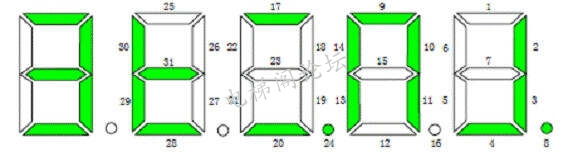

例如数码管显示如下图所示，则表示Modbus 的通讯地址为1、5、6、7、12、15、16、18、

19、21、22、23、25、26、27 的通讯异常，其余通讯正常。CAN 通讯状态为3，通讯有点干扰。

图7-5 通讯状态监控举例
