默纳克和新时达一体解码器新国标版本

夏32度

目录

一、设备介绍：

二、使用说明

三、解码需要夹芯片的芯片号表

四、解码夹使用注意事项

五、解码夹和主板连接位置

六、注意事项

一、设备介绍：

二、使用说明

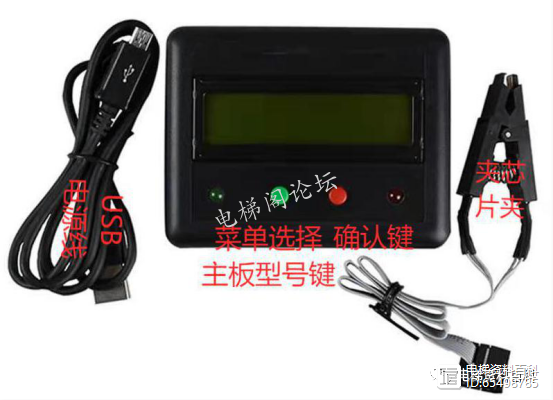

解码器设备左侧通过充电宝或者电脑通过安卓数据线供电，右侧夹子夹到主板指定芯片上。

三、解码需要夹芯片的芯片号表

板子型号	芯片位号	版本要求
F5021	U16	F5021 及专用版本
S8 /AS380/DP-C	u7/u30/U10	S8 /AS380/DP-C 及专用版本
MNK1000/	u92	MCTC-MCB-G MCTC-MCB-A/B/K1
MNK3000/K1-1	u22	芯片版本 20790 之前
MNK3000-2	u22	MCTC-MCB-A/B/K1 芯片版本 20790 及以后
MNK3000(15.00）	u45	MCTC-MCB-C1 MCTC-MCB-C2 MCTC-MCB-C3
MNK3000(16-19)	u45	默纳克 16.00 -19.00 版本
MNK5000	u45	默纳克 5000 主板
YIINGWEITEN	U25	英威腾 EC100 主板
ME320 变频器	U6	ME320LN 变频器
MNK1000-1	U92	MCTC-MCB-G 后期版本
3000+(20.02-)	U45/U37	默纳克3000new新国标 20.00 之后版本
MCTC-PES-E1		MCTC-PES-E1

四、解码夹使用注意事项

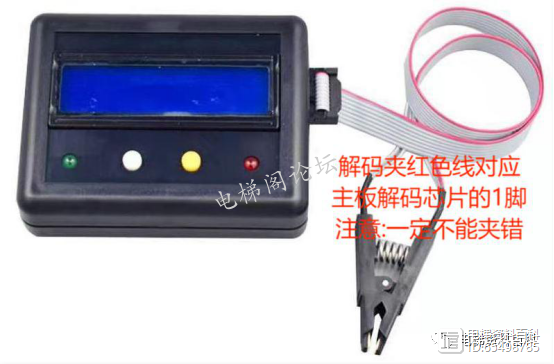

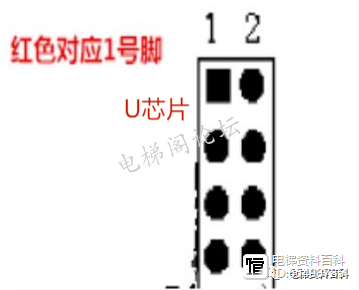

注意:红色线对应 1 号脚，在解码夹连接芯片时候，引脚要与芯片引脚对应，切勿接反。

五、解码夹和主板连接位置

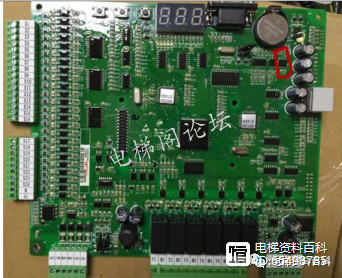

上图默纳克 MCTCMCB-G 夹芯片U92

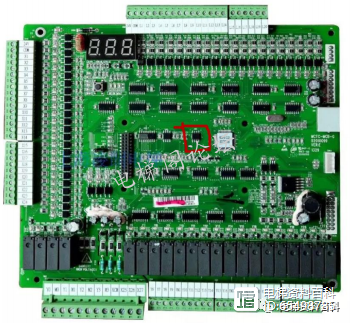

上图默纳克 NICE3000- K1-1 夹U22 芯片

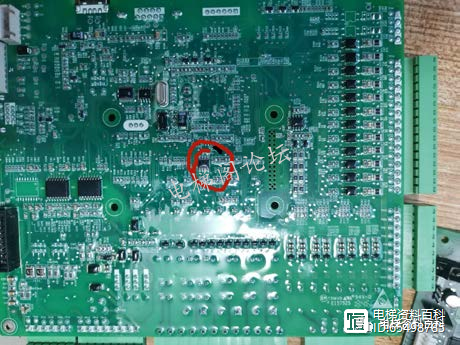

上图默纳克3000+(20.02 双面板夹U37芯片)

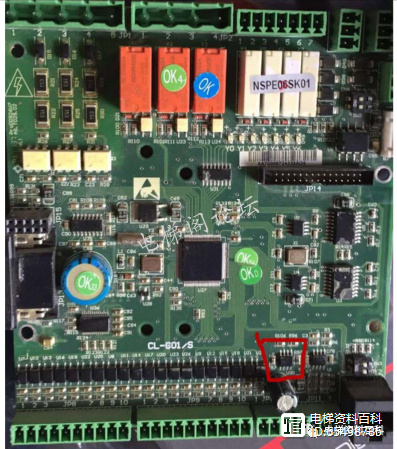

上图新时达 AS380夹 U30芯片

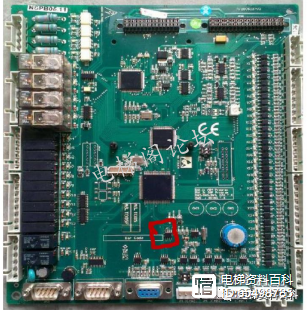

上图新时达 F5021主板夹U16 芯片

上图新时达 S8 主板夹 U7 芯片

注意:

16.00 之后和新国标主板解密方法：

1、主板从控制柜拆掉，去除芯片引脚的防水漆。

2、用解码器菜单 3000+(16.00-19.00)或3000+（20.02）夹主板芯片， 解密成功后主板显示高级密码 11110

3、主板装上控制柜送电，服务器长按绿色 RUN 和红色 STOP 按键， 显示输入五条横线输入 11110，进入 FP-00 菜单，把密码改成 0

六、注意事项

1、解密时候务必确认主板已经断电并拆下主板。

2、新时达主板直接显示主板一级、二级、三级密码。

3、默纳克 MCB-GMCB-AMCB-B 会显示唯一密码

4、默纳克 MCB-C 会显示一级、二级、三级密码。

5、解码夹到指定芯片上，送电。如果屏幕亮度偏暗，说明芯片夹方向错误，需要更换芯片夹方向再送电，通过主板使用类型按键选择。
