默纳克3000并联操作过程1、接线和短接

（1）两台电梯主板上J5短接OFF

（2）主梯插件CN3的CAN+联到主梯CN7的Y5点

（3）主梯插件CN3的CAN-联到副梯CN3的CAN-

（4）主梯插件CN7的M5点联到副梯CN7的Y5点

（5）副梯CN3的CAN+联到副梯CN7的M5点

（6）主梯CN3的COM联到副梯CN3的COM

（7）主梯轿顶板1 2 3到OFF,45到ON

（8）副梯轿顶板 2 3 到OFF,   1 4 5到ON

2、参数设置

（1）主副梯F6-07设2

（2）主梯F6-8设1副梯F6-8设2主副梯

（3）主副梯F6-9设定4[开启兼容并联模式]

（4）F5-30  Y5功能选择  设14

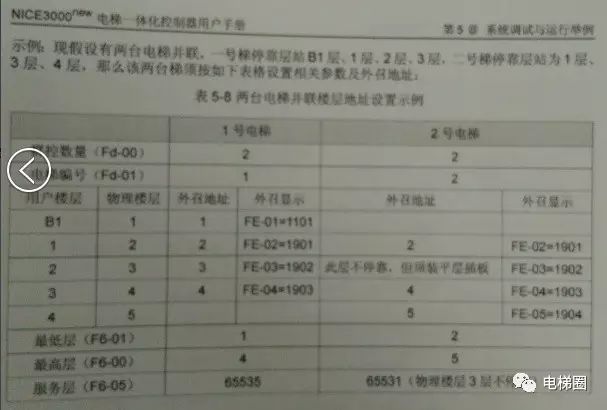

如有错层按下设置

默纳克3000指示灯含义：

轿内主控板指示灯说明：

CAN 轿顶板通讯指示灯：系统主板MCB 与轿顶板CTB 通讯正常时CAN（绿色）闪烁，故障时不亮

RESET 复位指示灯：正常时不亮，CAN故障时闪烁。
系统主板MCB 与轿内板CTB 通讯异常时，进行通讯复位处理，此时该灯闪烁（频率低）。

主控板指示灯说明：

ER 故障指示灯：系统检测到故障时，报警同时ER 灯点亮（红色）

OK 正常指示灯：系统正常无故障时点亮（绿色）

COP 轿顶板通讯指示灯：系统主板MCB 与轿顶板CTB 通讯正常时闪烁（绿色）

HOP 外召通讯指示灯：系统主板MCB 与外召板HCB 通讯正常时闪烁（绿色）

MODBUS 并联状态指示灯：并联状态正常、两梯处于并联状态时闪烁（绿色）

主控板信号端子输入指示灯说明：

X1～X24：输入信号指示灯,外围输入信号接通时点亮（绿色）

   X1：下强换信号输入1，未动作时亮

   X2：上强换信号输入1，未动作时亮

   X3：下强换信号输入2，未动作时亮

   X4：上强换信号输入2，未动作时亮

   X5：下强换信号输入3，未动作时亮

   X6：上强换信号输入3，未动作时亮

   X7：下限位信号输入，未动作时亮

   X8：上限位信号输入，未动作时亮

   X9：备用（上平层信号输入），---

  X10：备用（下平层信号输入），---

  X11：电机热敏保护

  X12：制动器开关检测信号，停止时亮

  X13：运行接触器检测信号，停止时亮

  X14：制动接触器检测信号，停止时亮

  X15：门区信号输入，在门区时亮

  X16：备用

  X17：自动/检修信号，检修时灭

  X18：检修上行信号，动作时亮

  X19：检修下行信号，动作时亮

  X20：厅门门锁接触器检测信号，厅门锁闭合时亮

  X21：轿门门锁接触器检测信号，轿门锁闭合时亮

  X22：安全接触器检测信号，安全链闭合时亮

  X23：停电检测输入

  X24：消防信号输入（消防联动），正常时灭

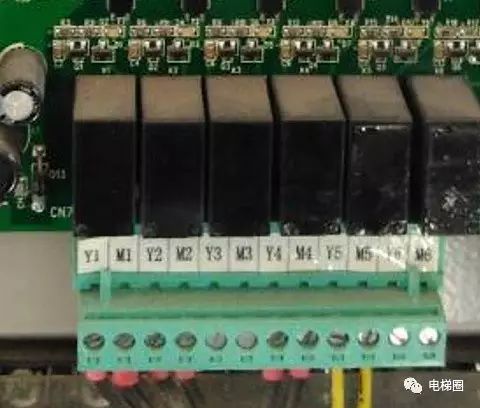

  继电器输出端接点：

  Y1～Y6: 输出信号指示灯,系统输出时点亮（绿色）
    Y1-M1(COM)：运行接触器控制，      系统输出时点亮（绿色）

  Y2-M2(COM)：制动接触器控制，      系统输出时点亮（绿色）

  Y3-M3(COM)：消防联动输出，        系统输出时点亮（绿色）

  Y4-M4(COM)：控制器正常，      系统并联输出时点亮（绿色）

  Y5-M5(COM)：备用

  Y6-M6(COM)：停电应急运行自动切换，系统输出时点亮（绿色）
