默纳克模拟称重安装与调试
一、安装方式

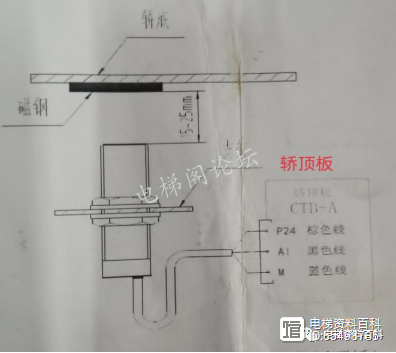

1、安装称重传感器在轿厢底部见下图

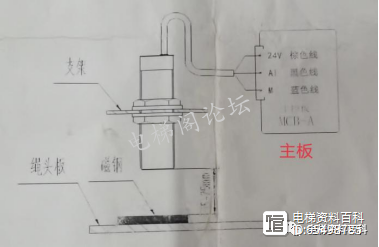

2、安装称重传感器于机房绳头处见下图

二、注意事项
1、安装位置应尽量靠近轿厢中间位置。
2、方磁钢有贴纸面为工作面，与传感器端相对。
3、安装后如没有输出电压，请尝试调换方磁钢极性就是翻一个面。
三、控制板参数调试方法按照图示安装，注意感应器和磁钢距离为1.5-2.5公分，按图示接线，根据接线位置不同设置F5-36=2传感器在轿底，线路接至轿顶板或F5-36=3传感器在机房绳头，线路接至主板。注意:主板J1短接键置于左边
四、称重自学习步骤
1、保证F8-01设置为0，清空轿厢，轿厢处于空载状态，输入F8-00的值为0，并按 ENTER 键确认。
2、在轿厢内放入额定载重，设置F8-00的值为100，并按ENTER确认，自学习完成后对应的空载、满载数据将记录在F8-06F8-07中。注意：完成自学后将F8-01设置为2
