默纳克E41故障详解

大路84

故障代码：Err41

故障子码：

101：安全回路信号断开

排查方法：

检查安全回路各开关，查看其状态

检查外部供电是否正确

检查安全回路接触器动作是否正确

检查安全反馈触点信号特征（NO/NC）

在此故障下，断电上电后，主板显示屏不亮

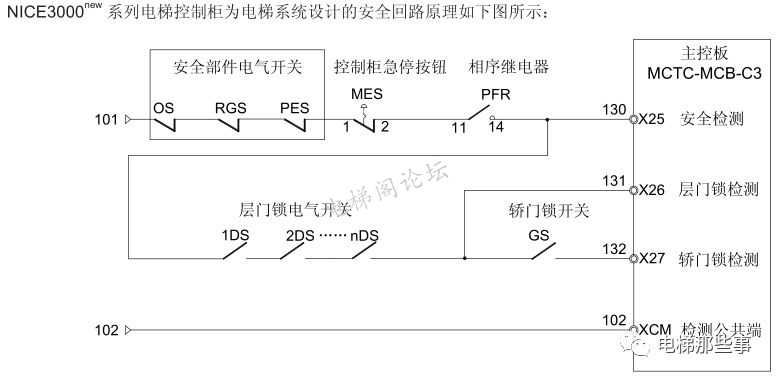

安全回路接线图

这是默纳克不带有新国标功能的安全门锁回路接线图，接线方式各个公司有不同的设计，以现场接线图为准。

其中主控板为控制器上的主板，该控制器设计了三个高压检测点（X25、X26、X27），分别用作安全检测、层门锁检测、轿门锁检测。

安全回路由柜内变压器供电，电压为 AC110V。如图示，当出现以下几种情况时，安全回路断开：

1） R、S、T 三相输入相序有误时（部分新功能控制柜已经取消相序保护，无此项）；

2） 柜内急停打开时；

3） 电梯系统中，安全部件电气开关断开时。

4）检查变压器供电

5）检查24伏开关电源

电梯在启动时，当且仅当三个高压点输入正常（即三个高压检测灯全亮时），即安全回路、门锁回路均正常时，电梯才可以正常运行。
