简单快速用万用表测量变频器好坏

成都电梯小伙

一、万用表测量变频器好坏

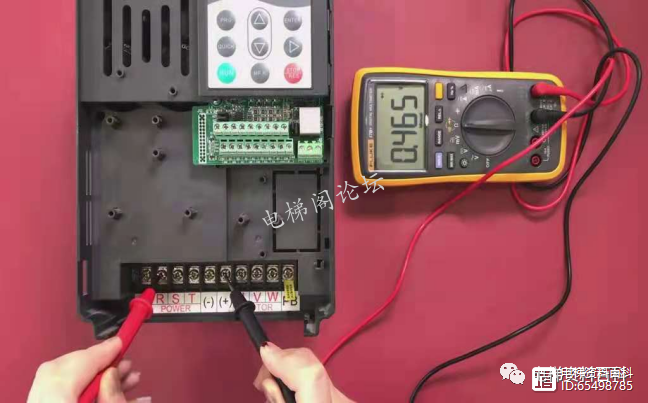

1、找到变频器内部直流电源的P（+）端和N（-）端，将万用表调到二极管档黑表笔搭在变频器P（+），红表笔分别依次测量R、S、T三相三相数字相同且基本平衡，说明变频是良好的，如测量出来的数值不相同说明变频器模块损坏。如下图

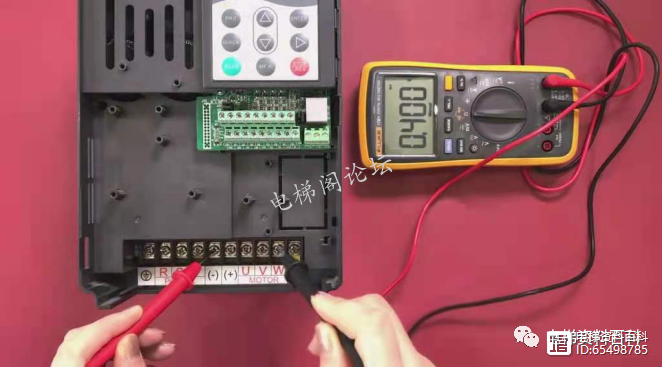

2、找到变频器内部直流电源的P（+）端和N（-）端，将万用表调到二极管档红表笔搭在变频器N（-）上，黑表笔分别依次测量U、V、W三相数字相同且基本平衡，说明变频是良好的，如测量出来的数值不相同说明变频器模块损坏。如下图

注:

1. 在检测变频器模块好坏时拆掉变频器R、S、T端子U、V、W端子自动电阻电阻。

2. 用同样的方法可以测量各种变频器好坏。

3. 如变频器报过电压，欠压时检查变频器模块是否损坏，用上面方法测量变频器好坏。

4. 有些时候出现跳总开关可能变频器模块损坏，先不着急上电，用上面方法测量变频器好坏。

二、直流母线电压的测量

1.测量目的：当变频器报缺相、欠压，测量输入电压又没问题，测量此电压，用以判断变频器内部是哪一块电路出了问题。

2.测量表具：直流电压表，选1000V直流挡。

3.测量方法：红表笔接直流母线P点(有对应的接线端子)，黑表笔接N点，读出测量电压值。根据整流原理，变频器应在负载情况下测量。只有在负载情况下测量，才能看出电压是否低落。负载下电压低于470V，滤波电容容量下降，低于400V，缺相。
