蒂森MC2常见故障案例分析(中)

城外606

故障86 00 ：抱闸控制电路监控异常。

可能原因：检查抱闸开关的位置，检查抱闸刹衬是否磨损，必要时可以通过150D教入功能取消该监测功能。

86 01 : 抱闸仅能通过安全回路被关闭。

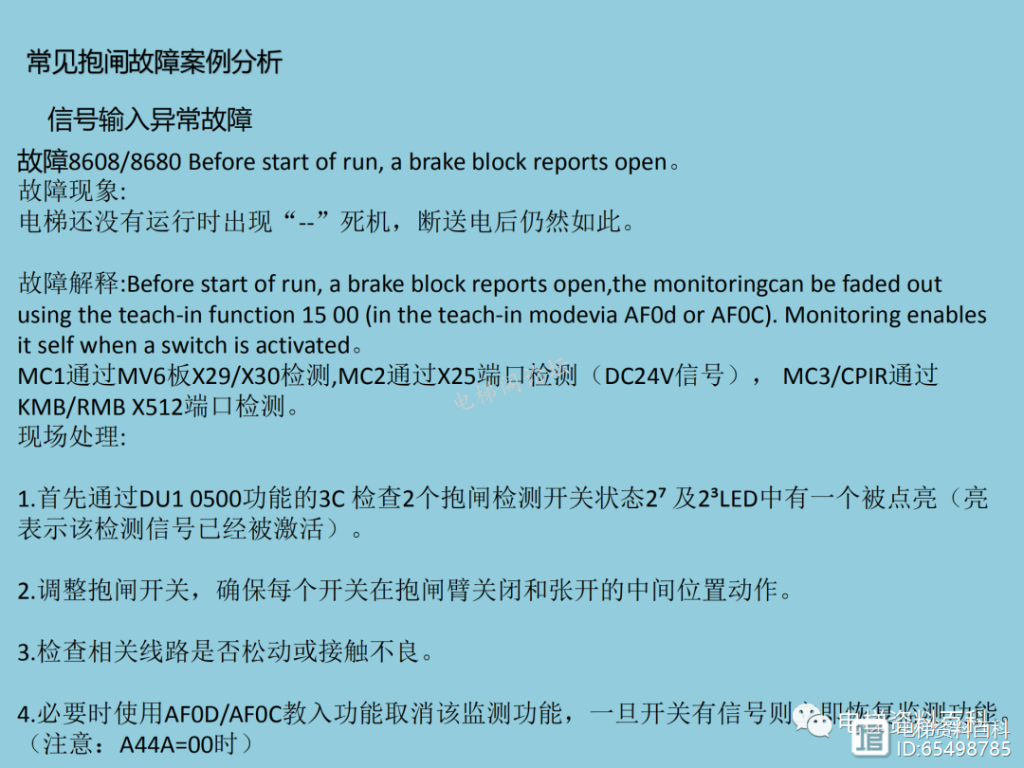

86 08 ：开始运行之前，一个抱闸卡阻检测出开关打开。

故障解释：检查抱闸开关

86 80 ：开始运行之前，一个抱闸卡阻检测出开关打开。

故障解释：检查抱闸开关

86 88 ：开始运行之前，两个抱闸卡阻检测出开关打开。

故障解释：检查抱闸开关，或检查抱闸开关触点开闭状态，必要时通过AE86修改

86 XX : 从V53.05程序版本，预留了通过位状态来判别故障。

信息（XX=如下的十六进制数）

2^0 : 0(如果是1，则抱闸故障将被CPI-E记录）

2^1 : 上或下运行指令（没有CPI-E)

2^2 : 运行或方向接触器反馈信息

2^3 : BLK1:=1表示一个抱闸开关信号异常

2^4 : VRB信号（没有CPI-E)

2^5 : SFG1信号（没有CPI-E)

2^6 : 如果=1，则运行结束后死机

注意:报抱闸故障先用万用表检测X25的1脚2脚是不是有电。

故障9500 Monitoring control device has triggered。

故障现象：电梯可能是在加速，全速或减速时，黑屏消号，复位后显示“JU”调整运行后恢复正常。

故障解释Isostop 16M, Isostop 25M, Isostop 60 (API), controlledhydraulic elevator with Beringer control valve unit) 控制部分在运行阶段时驱动器停止。

现场处理:

使用PT表检查API/CPI故障堆栈后再作处理，详见API/CPI的故障解释说明。

变频器的驱动监控有如下原因造成：

1.客户电源造成，如客户的电源电压不稳定，缺相等造成相序继电器频繁动作（电梯运行过程中或启动时）。

2.相序继电器本身出现问题，触点接触不良。

3.TMI板版本程序过低或者运行不稳定。损坏，对TMI板flash程序升级为最稳定版本，同时注意控制程序版本要与其匹配，不能相差过大，更换TMI板。

4.TMI板损坏，更换TMI板。

5.变频器温度过高造成变频器保护，机房温度过高，变频器降温风扇失效或损坏。机房温度是否过高，感觉变频器外壳温度是否过高,检查其下部散热风风扇是否转动。

6.变频器参数设置不正确（如温控制偏低，电流值等）。

7.变频器本身出现问题（整流或逆变模块工作不正常或损坏）更换。

8.LMS1(称重）通讯和线路板，和零位不正确，检查变频器参数P160=100%,打开密码检查P78=300-500,P50=on,称重是否正常工作,零位是否准确。

9.由于DAF330/380主机安装了RC,主机的51.52端子连接到CPI的28.29线，若RC板故障，端子 51.52将短接，系统报警为：(9500/0c04/0c05）

10. 打开变频器,检查及紧固内部螺丝及插件。

11.检查变频器内部的温度感应元件阻值,必要时更换此无元件。

12.若为同步电机,检查电梯空载上下运行电流值,可考虑编码器整定是否准确,必要时安排重新自整定，(平衡系数轿顶放一块对重）。
