井道自学习:
电梯在正常运行前，系统需要实现记录并存储井道内开关的位置、各楼层的高度、各层门区位置、遮光板长度等数据。习惯上，将电梯在程序的控制下执行自动运行以记录和存储上述数据的这一过程称为井道自学习。
1 井道自学习前检测
⑴确认上下限位开关、强迫减速开关安装正确，动作可靠；
⑵确认各安全开关动作可靠；
⑶确认平层感应器接线正确、平层插板安装正确。

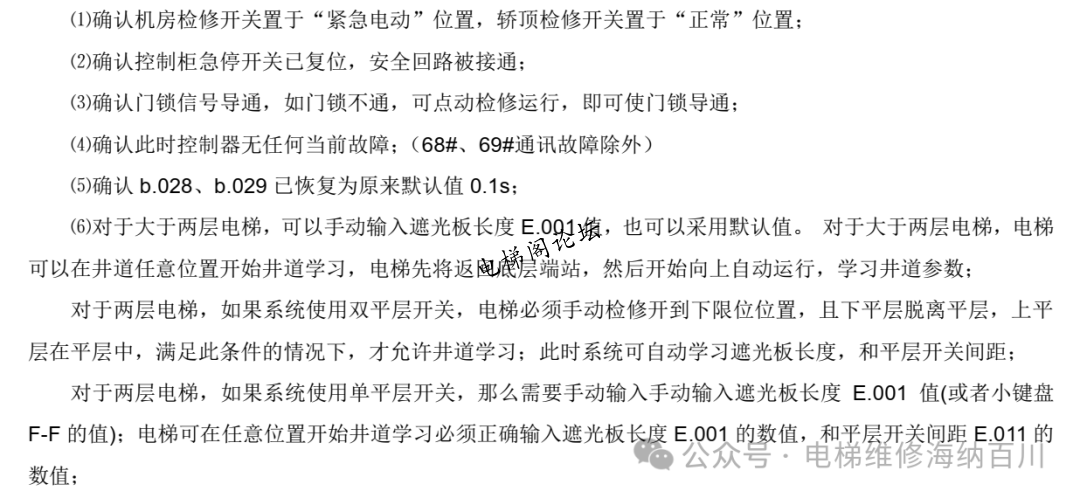

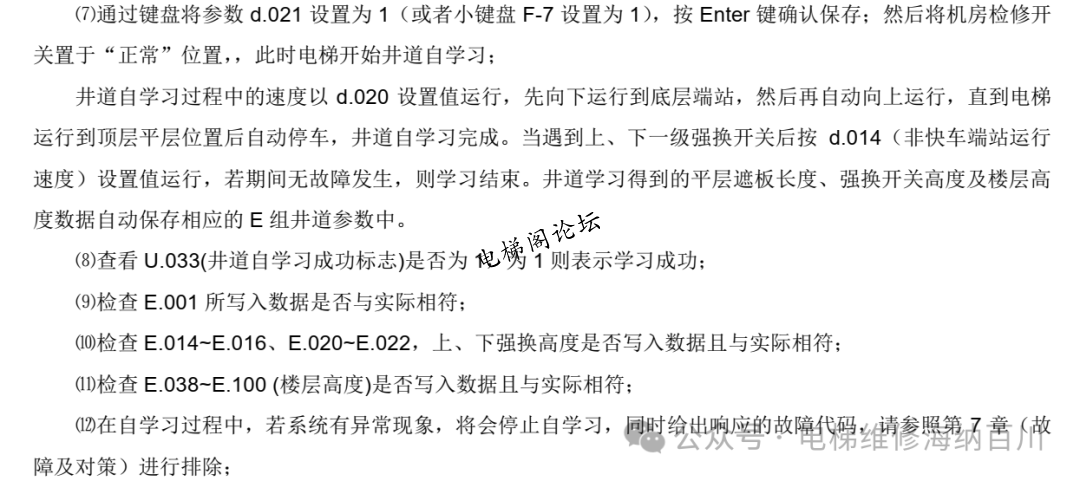

2 井道自学习步骤

注意：
▲1、对于大于两层站电梯，电梯井道自学习前, 可以先手动将遮光板大概长度输入E.001 中，也可以采用默认值，井道学习成功后会自动更正学习所得的遮光板长度；两层站电梯，如果使用单平层开关，需准确输入遮光板长度（ E.001），并以此长度作为精确平层的依据；
两层站电梯，如果使用双平层开关，学习井道时，必须手动检修运行到下限位位置，且下平层脱离平层，
上平层在平层中；满足此条件才允许井道学习，此时系统可自动学习遮光板长度，和平层开关间距。
▲2、执行参数初始化后，会清除原来的井道参数，检修转为快车后不再执行自动平层；
▲3、未经井道自学习的电梯禁止快车运行，如果电梯重新调整过平层遮板或强换开关位置，请务必重新进行井道自学习，否则由于开关位置误差过大，会报相应的故障；
▲4、修改了D.002(最大楼层数)、D.003(额定梯速)、D.006(曳引轮直径)、D.007(曳引比)、D.027(强迫减速开关级数)、D.029(平层开关安装数量)后，系统会清除井道自学习完成标志，U.033 变为 2，报49#故障，提示重新进行井道自学习，直到井道学习成功完成；
