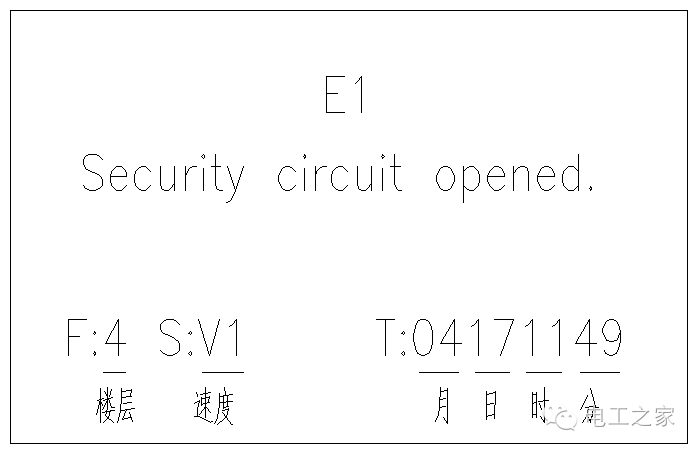

电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI变频器提供的各种故障信息及分析解决问题的方。 一、MPK708C控制器故障记录 图例： 1、 Ｅ１ ： Security circuit opened 解 释：安全回路断开 原 因：变压器TC2保险丝熔断 安全回路有开关路动作 安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作 解决办法：更换保险丝 检查限速器、上/下极限、断绳、缓冲器、安全钳开关 检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作 故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。 2、 Ｅ２ ：Door Lock Opened Or Error 解 释：门锁故障 原 因：关门时厅/ 轿门锁不通，超时关门 运行时厅/ 轿门锁断开，电梯急停 主控器检测点故障 解决办法：检查门机 检查轿顶板PM709输入输出信号动作是否准确 主控器I3.1 , I3.2 输入信号是否正确 检查厅/轿门联锁及线路 故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。 3、 Ｅ３ ： Can’t Find the Leveling Point 解 释：电梯减速后超过10秒检测不到门区信号 原 因：门区开关损坏 平层板插入深度少 解决办法：更换门区开关 平层板至少插入开关2/3 故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。 4、 Ｅ４： Can’t Find the Deceleration Point 解 释：检测不到减速点 原 因：换速（双稳态）开关故障 换速磁铁位置错误 变频器分频卡输出脉冲错误或有干扰 参数time/floor protect错误 解决办法：检查换速（双稳态）开关，并更换 调整磁铁位置，磁铁距离开关水平距离6+-1mm 通过主控器显示界面观察脉冲信号变化是否正常 检测变频器分频模块 调整加大time/floor protect参数（默认13S） 故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。 5、 Ｅ５ ：Up Limited Switch Opened 解 释：上限位断开，上行急停，下行可以，上行不能再起动 原 因：电梯碰到上限位 解决办法：将电梯“TEST”向下运行 故障显示及恢复方法：楼层显示器可显示，微机记录故障 6、 Ｅ６ ：Down Limited Switch Opened 解 释：下限位断开，下行急停，上行可以，下行不能再起动 原 因：电梯碰到下限位 解决办法：将电梯“紧急电动”向上运行 故障显示及恢复方法：楼层显示器可显示，微机记录故障 7、 Ｅ７ ：Deceleration Switch Error 解 释：当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起。 原 因：换速（双稳态）开关故障（V1换速开关为双稳态开关） 换速磁铁位置错误 解决办法：检查换速（双稳态）开关，并更换 调整磁铁位置，磁铁距离开关水平距离6+-1mm 故障显示及恢复方法： 楼层显示器不显示，微机记录故障，电梯急停后将慢车平层 8、 Ｅ８ ：Contact Not Release 解 释：主接触器或抱闸接触器触点粘死 原 因：主接触器或抱闸接触器损坏或辅助触点粘死 解决办法：对损坏部件进行更换 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，触点释放后电梯恢复运行。 9、 Ｅ９ ：Taco Direction Error 解 释：编码器输入A、B反向 原 因：A、B相接线反 插头断线，缺一相 分频卡故障 解决办法：掉换A、B 检查插头接线 检查分频卡，请与厂家联系 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，电梯平层开门后恢复运行。 10、 Ｅ１０ ：Brake Error 解 释：抱闸反馈故障（主机）电梯运行时，抱闸没打开，电梯就近减速平层，不能再起动 原 因：抱闸检测开关损坏 检查线路是否正常 参数设置错误（无此功能而参数被设置） 解决办法：更换损坏元件 重新设定主控器参数 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，打检修或断电后恢复。 11、 Ｅ１１ ：Run Time Error 解 释：运行超时，电梯运行超过“TIME 2”菜单限制，或平层感应器信号不变化。 原 因：time/floor protect或time2楼层保护时间短或 time/speed stop 时间设置过长 找不到门区或门区信号丢失 平层板插入门区开关不够深，开关不能可靠动作 减速点动作不正常 解决办法：调整楼层保护时间 time/floor protect 调整time/speed stop 时间 (默认0.9S) 检查门区开关及线路 检查平层板插入门区开关深度是否足够 检查换速信号及开关是否正常 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，打检修或断电后恢复。 12、 Ｅ１２ ：Inverter Error 解 释：变频器故障，变频器监控点断开，电梯急停 原 因：变频器有故障报警 ，参见变频故障说明 继电器3KA2损坏 变频器损坏或参数错误 解决办法：将变频器故障复位 更换继电器 请与厂家联系 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，变频器监控点接通后恢复。 13、 Ｅ１３ ：Door Contact not Release 解 释：开门超过了3秒，门锁不断开，电梯不能再起动 原 因：门机没电或手动 门机接线错误 开/关门控制继电器有故障，检查PM709门机控制信号 解决办法：打开门机电源开关并设位自动状态 检查门机接线 检查继电器（PM709） 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，门锁断开或打检修后恢复。 14、Ｅ１４： 解 释：计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离 原 因：电梯没能正常停靠在平层位置，有时E2，E4，E9等故障均可能引起此报警。 解决办法：平层调整或端站换速开关调整后若频繁出现请重新自学习 检测故障记录中是否有E2，E4，E9，E18等故障并检查发生原因 故障显示及恢复方法： 楼层显示器不显示，微机记录故障，电梯平层后将以单层速度回归下端站。 15、 Ｅ１５ ： 解 释：脉冲计数楼层与感应器计数不一致 原 因：门区开关故障或安装不到位 门区开关接线错误 脉冲信号不正常，检测是否有E9，E14出现 解决办法：检查门区开关，如损坏进行更换 检查接线 检查脉冲计数，参考相关故障代码。 故障显示及恢复方法： 楼层显示器不显示，微机记录故障，不作停梯处理。 16、 Ｅ１６ ：暂无用 解 释：在E22故障下，电梯在下限位但端站信号不正确 原 因：V1换速开关损坏 装铁与换速开关相对位置安装不到位 解决办法：更换开关 检查安装相对尺寸是否正确 故障显示及恢复方法： 17、 Ｅ１７ ： 解 释：厅门被非法打开 轿门锁闭合超过两秒，厅门锁还是不通 原 因：门锁开关损坏或接线问题 门机调整不到位 解决办法：更换开关或检查接线 检查门机安装调整尺寸是否到位。 故障显示及恢复方法：楼层显示器可显示，微机记录故障， 18、 Ｅ１８ ： 解 释：电梯起动（1.5秒内）后检测不到变频器抱闸输入点 原 因：变频器损坏或参数设置错位 接线或端子松动 电梯运行过程中有主接触器（4KM1,4KM2）抖动断开 解决办法：检查变频器及参数 检查接线及端子 观察电梯运行过程中有主接触器（4KM1,4KM2）抖动断开，如有检查安全回路或门锁是否有瞬间断开状况 保持底坑干燥 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，电梯就近减速平层电梯不能再起动，检修或断电后恢复 19、 Ｅ１９ ： 解 释：变频器抱闸监控点不断开，电梯不能再起动 原 因：变频器损坏或参数设置错位 控制器输入点损坏 解决办法：检查变频器及参数 更换控制器 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，监控点断开后恢复 20、 Ｅ２０ ： 解 释：楼层记录以强换开关不一致，电梯不在端站而开关断开 原 因：换速开关损坏 换速磁铁安装不正确 门区开关有误动作发生 解决办法：更换开关 调整磁铁位置，磁铁距离开关水平距离6+-1mm 更换门区开关 故障显示及恢复方法： 楼层显示器不显示，微机记录故障 21、 Ｅ２１ ： 解 释：抱闸开关不断开（主机），电梯不能再起动 原 因：抱闸检测开关损坏或接线错误 抱闸调整问题 解决办法：更换开关，检查接线 闸臂重新调整 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，抱闸开关释放后恢复 22、 Ｅ２２ ： 解 释：楼层记录以强换开关不一致，电梯在端站而强换不断开 原 因：换速开关损坏 换速磁铁安装不正确 解决办法：更换开关，检查接线 调整磁铁位置，磁铁距离开关水平距离6+-1mm 故障显示及恢复方法： 楼层显示器不显示，微机记录故障 23、 Ｅ２３ ： 解 释：按钮卡死故障，卡住超过30秒 原 因：外呼按钮卡死 解决办法：检查外呼按钮，如有损坏进行更换 故障显示及恢复方法： 楼层显示器不显示，微机记录故障 24、 Ｅ２４ ： 解 释：当门锁接通超过3秒，关门限位开关还没有断开，则微机将记录故障E24，外呼和内选同时显示该故障号，并反向开门, 若没有2号门机，则2号门机关门限位输入点必须留空。 原 因：门机关门限位双稳态开关损坏 门机关门限位开关调整不到位 解决办法：检查开关，如有损坏进行更换 调整开关位置 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，当打检修或门锁断开超过2秒或关门限位断开后都可复位此故障。 25、 Ｅ２５ ： 解 释：有提前开门功能时，检测不到“安全门区”输入点（I3.4） 原 因：接线松动或错误 安全模块损坏 解决办法：检查接线 检查安全模块（SM01-001） 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，信号恢复后即可复位此故障。 26、 Ｅ２６ ： 解 释：轿顶板PM709通讯故障（参数INPUT SELECT/PMCARD=ON时） 原 因：传输线路干扰 控制板或PM709板损坏 解决办法：检查通讯线路，排除干扰 更换控制板 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，通讯恢复后可复位此故障。 27、 Ｅ２７： 解 释：有提前开门功能时，检测不到“安全触点”输入（I3.5） 原 因：接线松动或错误 门区信号故障 安全模块（SM01-001）故障 解决办法：检查接线 检查门区开关动作是否准确，安装是否到位 检查安全模块（SM01-001）工作是否正常 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，信号恢复后可复位此故障。 28、 Ｅ２８： 解 释：有提前开门功能时，检测不到速度检测点输入（I3.0） 原 因：变频器参数故障或元件损坏 继电器（3KA4）损坏 解决办法：检查变频器参数及速度监控信号 检查继电器（3KA4）及其接线 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，信号恢复后可复位此故障。 29、 Ｅ２９： 暂无用 解 释： 原 因： 解决办法： 故障显示及恢复方法： 30、 Ｅ３０： 解 释：在俄罗斯模式下安全窗被打开，电梯不能走车，安全窗关闭后需要检修复位 原 因：安全窗开关损坏或接线问题 人为操作后忘记复位 解决办法：检查接线或更换开关 检修复位 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，只有打检修后可复位此故障。 31、 Ｅ３１： 解 释：平层开关信号粘连故障，给出运行信号3S钟平层信号无动作。 原 因：平层板插入平层开关深度不够，导致开关动作不准确。 平层开关损坏 接线错误，有短路现象 解决办法：平层板至少插入开关2/3，请阅读“电气安装手册”。 更换开关 检查线路 故障显示及恢复方法： 楼层显示器可显示，微机记录故障，只有打检修后可复位此故障。 32、 Ｅ３２： 解 释：电动机过热，电梯保持开门 原 因：电机过热 检测开关或线路问题 解决办法：出现此故障请与厂家联系 故障显示及恢复方法： 楼层显示器不显示，微机记录故障，电机冷却后恢复此故障。 33、 Ｅ３３： 解 释：电子称量装置通讯故障，电梯保持开门 原 因：通讯线接线错误或通讯干扰 称量装置损坏 解决办法：检查接线 更换称量装置 故障显示及恢复方法： 楼层显示器不显示，微机记录故障，通讯恢复后复位此故障。 二、SIEI变频器的故障信息记录较全面，在运行调试中，如果出现故障报警，应及时解决。下表为其出现的故障记录表：（注意：如果现场采用的是其它类型变频器时，请参考对应产品说明书） | | | | | | 供电电压故障 变频器内部可能导致故障 | 检查设备电源 复位并重新起动.若仍发生故障请与SIEI代理商联系 | | | 直流母线下降到了额定值的65%以下 最常见的原因是设备电源故障 变频器内部故障也可能造成欠电压故障 | 若为暂时的电源电压中断,可复位后重新起动. 检查设备输入 若设备电源正常且发生了内部故障,请与SIEI代理商联系 | | | 变频器内部的直流环节电压超出了额定值的35% 减速时间太短 设备受到很高的过压峰值影响 | 调整减速时间 | | | 变频器在IGBT桥或其门极驱动器中检查到了错误动作 干扰故障 器件失效 | 复位并重新起动.若仍发生故障请与SIEI代理商联系 | | | 变频器检测到电机输出有过大电流(>4*In) 突加重载 电机电缆短路 电机不合适 | 检查负载 检查电缆 检查电机规格 | | | 电流检测发现电机相电流之和不为零 电机或电缆绝缘失效 编码器故障也可能引起接地故障 | 检查电机电缆 | | | 调节板和电流互感器连接错误； 检查XTA端子的连接电缆 |
| | | IGBT模块温度太高 风机故障功率元件IGBT故障 过负荷电流周期太快 |
| | | GBT模块温度太高 风机故障功率元件IGBT故障 过负荷电流周期太快 |
| | | 变频器由电机温度模型检测出电机过热 电机过载 | 减少电机负载 若电机没有过热则检查温度模块 | | | 环境温度太高 风机故障 散热片太脏 | 检查冷却气流 检查散热气是否不干净 检查环境温度 | | | 调节板温度太高 环境温度太高 | 检查环境温度 检查冷却气流 | | | 冷却空气温度太高 风机故障 冷却口堵塞 | 检查风机 检查变频器的冷却口 | | | 变频的主接触器故障 | 检查变频器的接触器 | | | 变频器通讯故障
| 复位重新起动,若再次出现请与SIEI代理商联系 | | | 选件板的读入失败 | 检查安装 若安装正确,请与SIEI代理商联系 | | | 变频器过载 |
| | | 电机过载 | 减少电机负载 | | | 制动单元过载 |
| | |
|
| | |
|
| | | 装置上电或复位时，接通输入连着24V 装置配置为运行端子 |
| | |
|
| | |
|
| | | 变频器在IGBT桥或其门极驱动器中检查到了错误动作 干扰故障 器件失效 | 复位并重新起动.若仍发生故障请与SIEI代理商联系 | | | 干扰故障 元件失效 | 对复位后重新起动,若故障再次发生,请联系SIEI代理商 | | | 在外部数字输入中检测出故障 | 检查外部故障电路或器件 | | | 编码器未接 编码器连接不正确 | 检查编码器 |
|
