自动扶梯桁架挠度指标分享

大某山民

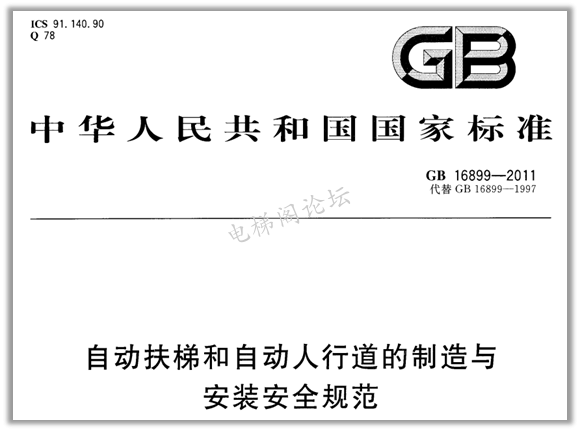

一 国家级标准

5.2.5 支撑结构设计

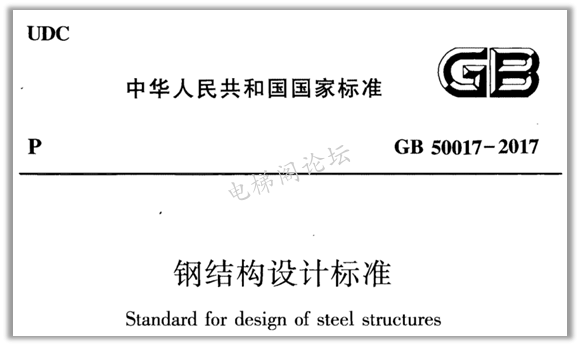

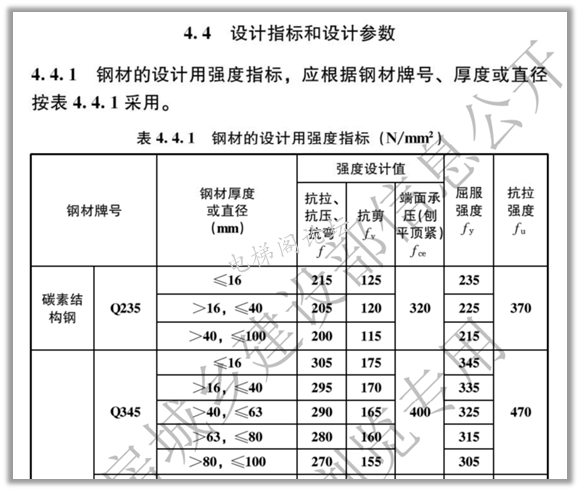

注1：支撑结构的设计计算方法可参照GB 50017。

根据5000N/m2的载荷计算或实测的最大挠度，不应大于支承距离l1的1/750。对于公共交通型自动扶梯和自动人行道，根据5000N/m2的载荷计算或实测的最大挠度不应大于支承距离的1/1000。

汇总：普通型自动扶梯：1/750；公交型自动扶梯：1/1000。

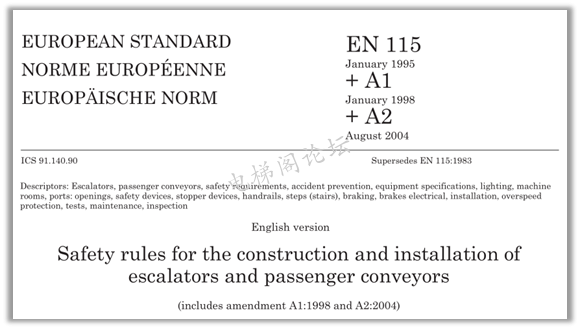

EN 115:1995

The supporting structure shall be designed in such a way that it can support the dead weight of the escalator or passenger conveyor plus a passenger weight of 5000 N/m2 [load carrying area = nominal width z1(see Figure 2) of the escalator or passenger conveyor×distance between supports l1(see Figure 1)].An impact factor shall not be added to the passenger load. Based on passenger weight, the maximum calculated or measured deflection shall not exceed 1/750 of the distance between supports l1.

Based on passenger load, the maximum calculated or measured deflection shall not exceed 1/1000 of the distance between supports l1.

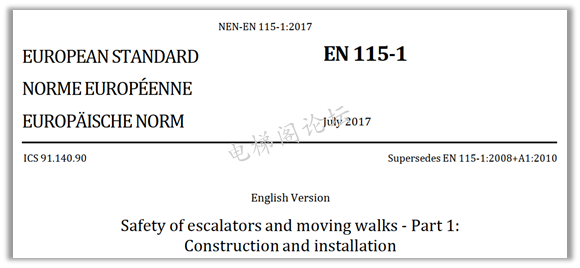

5.2.5 Structural design

NOTE Load carrying area = (nominal width z1(see Figure 6) of the escalator or moving walk)×(distance l1 between the supports)(see Figure 5).

Based on the structural rated load for the comb plate and floor plate the maximum deflection shall not exceed 4 mm and the meshing of the combs shall be ensured.

2008版 EN 115 关于桁架挠度的指标与2017版相同，此处不再赘述。

此处为个人点评部分，仅供参考

个人猜测可能原因如下：

2 用于自动扶梯桁架挠度计算的载荷数值是 5000 N/m2，如果折算到每个梯级上，大约是180kg的载荷，一台自动扶梯上，每个梯级上都站着两个 90kg的大汉，按这个指标去计算桁架，应该也是足够安全了。

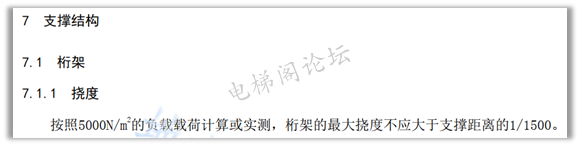

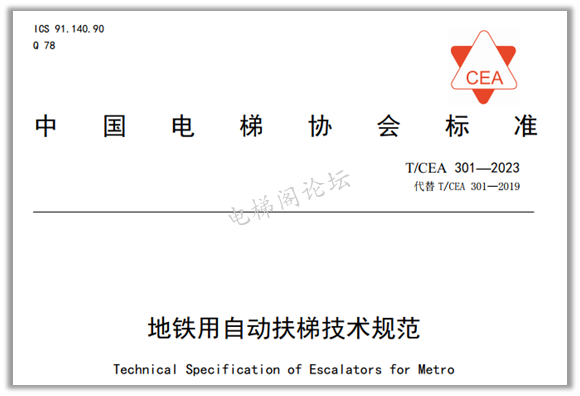

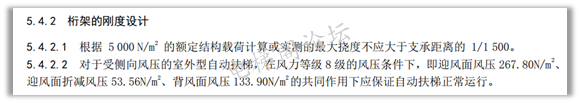

桁架挠度要求：1/1500。

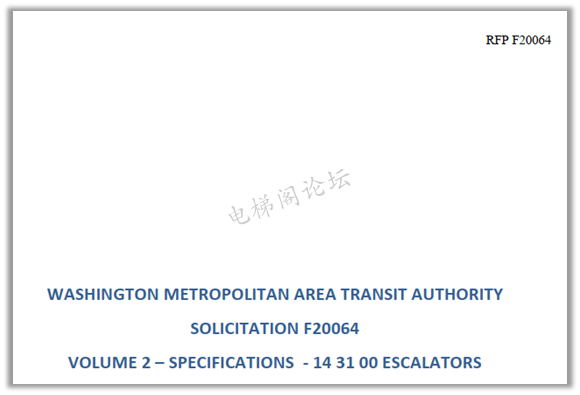

华盛顿市

桁架挠度要求：1/1500。

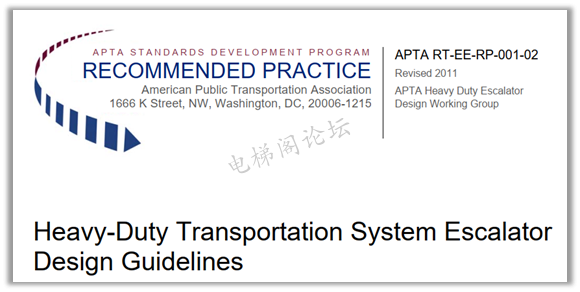

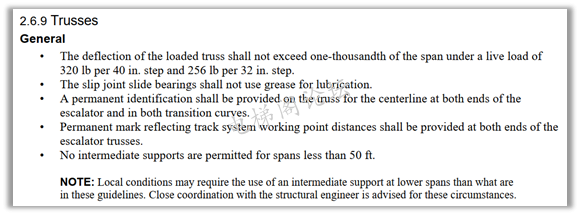

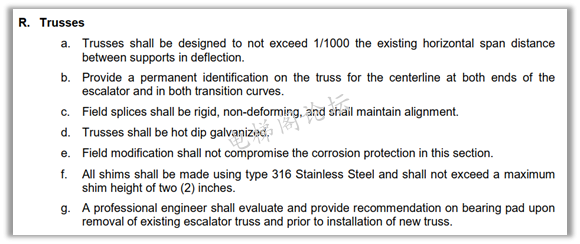

美国公交协会

一 指标与成本

做销售的同志应该要熟悉各地的最低要求指标，用最低的成本满足客户的要求才是最优解。

可以直接参考以下标准

无论是编写国家标准，地方标准或是行业标准，难点不在于确定产品本身的指标要求，毕竟大家对于本行业的产品要求肯定是非常精通的。反而当产品的某项指标与跨行业的其他产品有交集，或者说能够参考或借鉴时，此时如何设定具体指标，是需要反复斟酌的。
