电梯制动器分组制动试验的方法和注意事项

新蓝

电梯制动器常见的结构类型为：鼓式制动器和盘式制动器。鼓式制动器分为杠杆鼓式制动器(见图3)和直压鼓式制动器(见图4)，盘式制动器分为钳盘式制动器(见图5)和轴向全盘式制动器(见图6)。鼓式制动器的制动面是圆柱面,盘式制动器的制动面是被制动部件端面或平面。

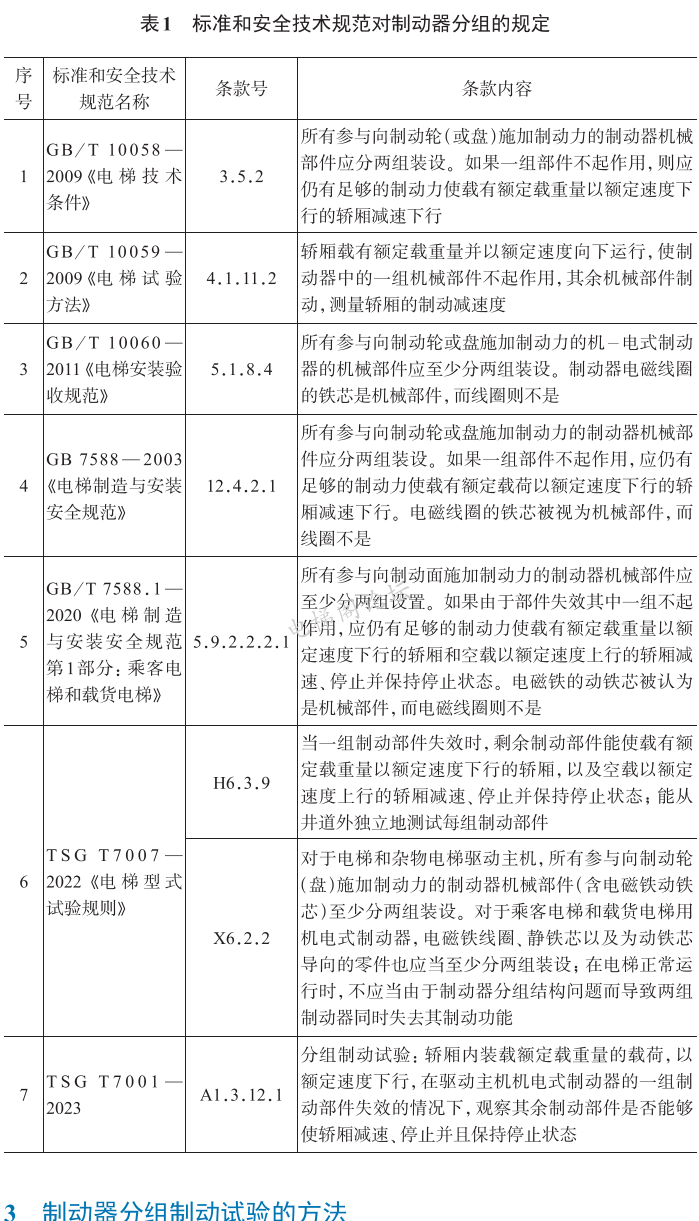

2 标准和安全技术规范对制动器分组制动的规定

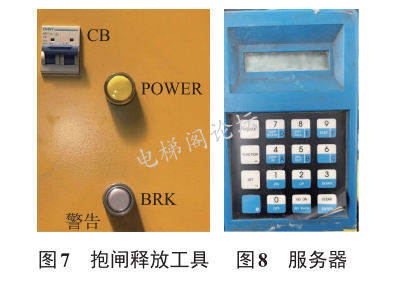

3 制动器分组制动试验的方法此外，一些电梯设置有制动器分组制动试验的测试装置。以下是笔者在检验中遇到的某电梯制动器分组制动试验的测试装置的测试方法，该方法分为测试准备、测试验证和正式测试3个过程，测试装置主要包括抱闸释放工具(见图7)和服务器(见图8)。测试准备：1)将电梯满载停靠在顶层；2)打开主板，取消开门和厅外召唤的硬件开关，保持正常状态并防止电梯运行；3)按规定连接上电缆；4)确保抱闸释放工具的断路器(图7中的CB)处于断开状态后，将此抱闸释放工具接上AC 220 V电源并检查电源指示灯LED(图7中的POWER)处于熄灭状态；5)将电缆的插件按要求进行连接。

正式测试：1)用服务器进入菜单，按提示开通屏蔽抱闸检测开关功能，此功能将屏蔽抱闸检测开关3次；2)长按抱闸释放工具的制动测试按钮，在按下该按钮之后进行选层，从顶层运行到底层，一旦轿厢开始运行，制动测试按钮必须一直长按直到轿厢停止；3)当轿厢达到额定速度后，按下急停按钮；4)轿厢完全停止后，松开制动测试按钮(按下急停按钮后发现轿厢还在加速运行并未停止，可提前松开制动测试按钮)；5)检查试验结果是否满足TSG T7001—2023的要求；6)移除电缆及抱闸释放工具(在此期间注意将电梯断电)；7)恢复电梯上电，观察电梯运行状态是否正常，若电梯运行正常即可结束测试，收拾完现场后离开。

4 制动器分组制动试验的注意事项

在进行分组制动试验前，应先按照TSG T7001—2023的规定进行以下检验项目：制动器项目，平衡系数测试项目，轿厢上行超速保护装置试验中的监测功能项目，轿厢意外移动保护装置试验中的监测功能项目，空载工况曳引能力试验、有载工况曳引能力试验，125%额定载重量的制动试验项目，以及其他制动装置功能试验项目。当以上检验项目均符合要求后，再进行分组制动试验，试验方法应严格按照制造单位提供的测试方法进行。下面以制动器项目为例进行介绍。

分组制动试验前应准备轿厢不能有效停止的应急措施。应提醒配合人员注意观察轿厢的运行速度，如果轿厢不能有效停止，可以及时采取松开制动测试按钮或者切断测试装置电源的方式使未动作的另一组制动部件动作以停止轿厢，或者使用其他制动装置使轿厢停止。

4.3 大修、改造后的老旧电梯应进行分组制动试验

电梯制动器分组制动试验是TSG T7001—2023新增加的重要的监督检验项目之一，检验人员应认真学习制动器的结构类型，标准和安全技术规范对制动器分组制动的规定，掌握分组制动试验的方法，并严格按照制造厂家提供的测试方法进行分组制动试验，确保分组制动试验安全进行，以顺利完成电梯制动器制动性能的检验。
