电梯安全保护系统

新蓝

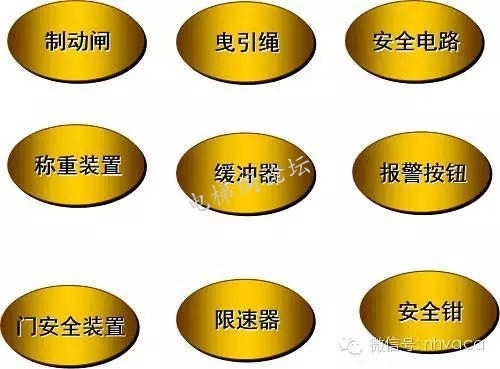

安全保护系统

电梯作为空间（特别是乘客）运行的垂直交通工具，必须具有绝对足够的安全性，安全保护系统的作用就是防止和消除电梯在运行中可能发生的一切不安全状态。

电梯不安全状态的主要种类：

超速：电梯的运行速度超过极限值，一般为额定速度的115%以上。

失控：电梯在运行过程中由于意外原因如制动器失效或曳引绳严重打滑或曳引绳断裂等导致正常的制动手段已无法使电梯停止运动。

终端越位：电梯在顶层端站或底层端站越出正常的平层位置继续运行，常发生在平层控制装置出现故障时。

冲顶或蹲底：由于意外原因电梯端站不减速或端站监控装置失灵导致电梯直接冲顶或蹲底。

不安全运行：超载运行，厅、轿门未关闭运行，限速器失效状态运行，电动机错、断相运行等均属不安全运行。

非正常停止：电梯因停电，控制回路故障，安全钳误动作等，引起电梯在运行中突然停止。

关门障碍：电梯在关门时，受到人或物的阻碍，使门无法关闭。

工作原理

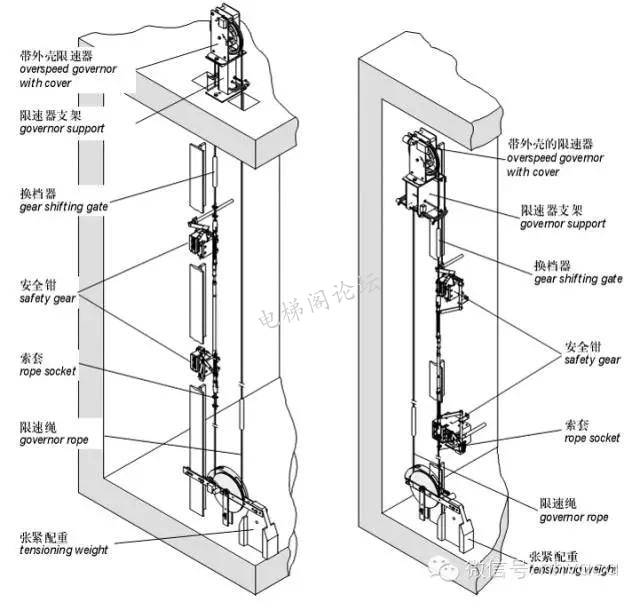

限速器安装在机房，通过钢丝绳与安装在轿厢上横梁两侧的安全钳拉杆相连，电梯的运行速度通过限速器钢丝绳反映到限速器的转速上，为保证限速器的速度反映准确，在井道底坑设有涨紧装置，保证钢丝绳与限速器绳轮间有足够的摩擦力。

电梯运行时，钢丝绳将电梯的升降运动转化为限速器的旋转运动，当旋转速度超出限速器的动作速度时，限速器动作，同时切断控制回路或使安全钳动作：

对于设有超速开关（非自动复位）的限速器：超速开关（第一动作速度）首先动作，切断电梯安全回路或控制回路使电磁制动器失电制动，如电梯继续向下加速运行，则限速器进而卡住钢丝绳，提起安全钳联动拉杠，迫使安全钳动作，将电梯强行制停在导轨上。

对于没有超速开关的限速器：只有迫使安全钳动作的功能，同时轿厢上横梁上的安全钳开关被断开，切断安全回路。如对重也配置限速器，则其动作速度应高于轿厢限速器的动作速度，但不得超过10%。
