电梯导靴的种类

新蓝

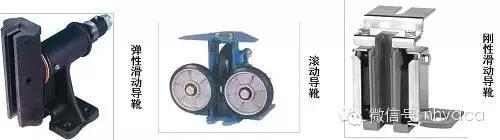

导靴的种类

按其在导轨工作面上的运动方式可分为：滑动导靴、滚动导靴。

固定滑动导靴

导靴由靴衬和靴座组成，靴衬使用耐磨材料，固定滑动导靴的靴头是固定死的，因此靴衬底部与导轨顶端必须要有间隙，一般为0.5-1mm ，适用于≤1米/秒的低速梯。

另一种固定式导靴，其靴衬与靴座间垫有减震橡胶，具有缓冲作用。

为了减少滑动导靴在运行中对导轨地摩擦，常常在轿厢顶部的两只导靴上安装润滑装置。

弹性滑动导靴

由靴座、靴头、靴衬、靴轴、压缩弹簧或橡胶弹簧及调节螺母组成。

弹性滑动导靴的靴头是浮动的，在弹簧力的作用下，靴衬的底部始终紧贴在导轨端面上，具有吸收振动和冲击的作用。

通过调整导靴的初始压力来改善电梯的运行平稳性及启动舒适感，初始压力的调整与轿厢偏载力及电梯的自重、额定载重量有关，适用于≤2.5米/秒的快速梯。

为了减少滑动导靴在运行中对导轨地摩擦，常常在轿厢顶部的两只导靴上安装润滑装置。

滚轮导靴

滚轮导靴用三个滚轮代替滑动导靴的三个工作面，三只滚轮在弹簧力的作用下，紧压在导轨的三个工作面上。

滚轮导靴以滚动摩擦代替滑动摩擦，大大减少了摩擦损耗，同时由于三个方向均装有弹簧，具有良好的缓冲作用，并能在三个方向上自动补偿导轨的各种几何形状误差及安装误差，适用于高速梯。

但安装时必须保证轿厢的充分平衡及一定时间后要适度地进行操作运行。

滚轮导靴有R3和R6，滚轮直径越大，则工作时越平稳。

滚轮导靴绝不允许在导轨工作面上加润滑油，否则滚轮导靴将会打滑及橡胶过早地老化。
