博林特DCM3门机控制器调试手册

此一不二

一、 导 言
二、电梯门控制器说明
1、 外型尺寸
2、 操作面板
3、 主电路接口及端子定义
4、 双稳态开关信号接口及端子定义
5、 门电机接口及端子定义
6、 接地
三、基本运行方法
1、通则
2、利用操作面板监测双稳态开关和光电编码器
四、参数设定和变更的方法
五、参数详细说明
六、故障显示内容及其处置方法
七、异常情况及其对策
八、标准规格
九、其它电气部分说明
1、位置示意图
2、门电机
3、双稳态开关

附录一、Sch 模式下双稳态开关状态显示说明

附录二、常用操作简要说明

一、 导 言：

本文目的说明如何正确使用、设置BLT DCM3电梯门控制器(简称门控制器) 。
二、电梯门控制器说明：
1、外型尺寸：300X124X87.5（长 X 宽 X 高） mm

2、 操作面板：
操作面板用于手动控制门控制器开 / 关门操作和设定各种运行参数。

3、 主电路接口及端子定义：
主电路的接口采用 AMP1-480707-0 9 芯连接器，用于连接交流电源和来至
主控器的控制信号及开 / 关门到位的位置返回信号。

1、L 输入端，门控制器工作电源交流火线
2、N 输入端，门控制器工作电源交流零线
3、开到达输出 门开到位，门控制器的继电器输出信号（常闭点）
4、关到达输出 门关到位，门控制器的继电器输出信号（常闭点）
5、开门输入 开门控制信号（来至主控器）
6、关门输入 关门控制信号（来至主控器）
7、输出公共端 输出信号公共端（继电器触点公共端）
8、输入公共端 输入控制信号公共端（门机控制器内部电源 0V）
9、接地 门机控制器保护接地（外壳）

注：1、输入控制信号公共端与门控制器内部电源连接，请不要将其接地或与
其它电源连接。

2、开门输入、关门输入控制信号必须使用无源接点信号，高于12V的电压会对门机控制器造成损坏。

3 、继电器输出接点规格：
1） .AC 120V 1A （ DC 24V 1A）
2） . 电气寿命：100,000 ( 次)
3） . 机械寿命 : 10,000,000 次
4） . 吸合时间：6ms
5） . 释放时间：4ms

4、双稳态开关信号接口及端子定义：
双稳态开关信号接口采用 AMP1-480705-0 6 芯连接器。双稳态开关用于检测门开到位、开变速、关变速、关到位的位置。

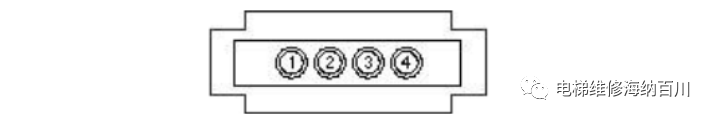

5、门电机接口及端子定义：门电机接口用 AMP1-480703-0 4 芯连接器与门电机连接。

1、电机接地 门电机外壳接地保护端
2、W 门电机 W相
3、V 门电机 V 相
4、U 门电机 U 相
6、 接地：接地端子一定要与输入交流电源的地线连接，以免发生触电。
三、基本运行方法：
1、通则：
勿用湿手操作按钮，以免触电。
门控制器通电，处于停止状态时，不要触摸门控制器端子，以免触电。

请务必在电梯本体的主控制器中输入到达信号（限位开关等），并在主控制器端进行门的到达检出。请不要单独以电梯门控制器的开/ 闭到达信号（输入及继电器输出信号）进行门的到达检出。
在电源接通前请再次确认：

1）、接线是否有错。

2 ）、电梯门控制器额定电压和电源电压是否一致。

3）、电机上是否连接了进相电容（必须拆掉电容）。

4）、试运行时，请确定好设定频率。

2、 、利用操作面板监测双稳态开关和光电编码器：
1）、监测双稳态开关：
按下 STOP键停止电机，按下操作面板上的MODE键，选择双稳态开关监测模式（显示 Sch），按下 SET键，用手来拉动门，做开 / 关门动作，通过操作面板的显示窗口可以监测双稳态开关状态，按SET键返回。

2）、监测光电编码器：按下STOP键停止电机，连续按2下操作面板上的 MODE键，选择光电编码器监测模式（显示Enr），按下SET键，用手来拉动门，做开/关门动作， 通过操作面板的显示窗口可以监测光电编码器状态，按

SET键返回。

四、参数设定和变更的方法： 参数的设定必须在停止状态下进行。

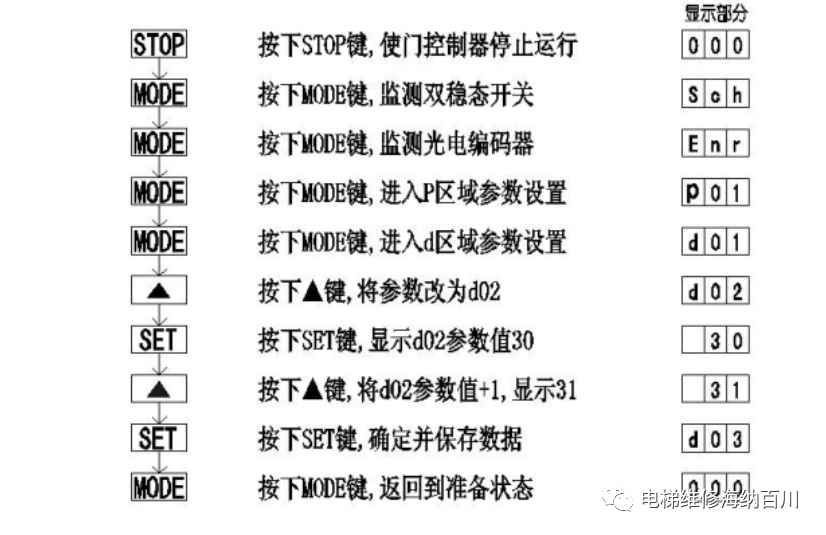

例：将 d02 的参数值 30，改为 31。

设定注意事项：
功能设定结束后，如不按下MODE键，使其进入“准备状态”，（显示000）电梯门控制器，将不能运行。

五、参数详细说明：

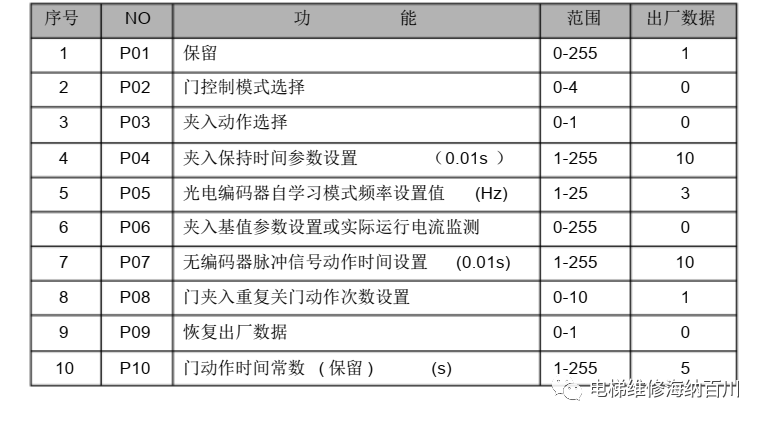

P 区域参数：

P02：门控制模式选择
0 双稳态开关 ( 通常)
1 双稳态开关 ( 重复)
2 光电编码器 ( 通常)
3 光电编码器 ( 重复)
4 光电编码器 ( 自学习 )
P03: 夹入动作选择 :
0 夹入动作后停止在原地 , 无保持力矩
1 夹入动作后将门打开 , 重复关门 , 重试次数见P08， 最后1次判断仍然夹入时 , 停止在原地 , 无保持力矩

注意：光电编码器自学习模式运行时必须通过操作面板进行 , 且无夹入检测。
P06：设置夹入的参数基值，当实际检测值大于基值时，产生夹入动作。
P06=0无夹入判断动作 (P08 无效 ) 。
P06=1-254 有夹入判断动作， 1-254 为夹入力矩基值 (P08 有效 ) 。

P06=255无夹入判断操作，但可以实时显示实际运行力矩值(P08 无效 ) 。

P08：门夹入的动作。P08=0反复重试开关门， P08=1-10 开关门重试次数为设定值。

P09：参数恢复。P09=1时，按下 SET键，控制器恢复出厂数据，然后自动将 P09 置 0。

d 区域参数：

d31-d50 保留位

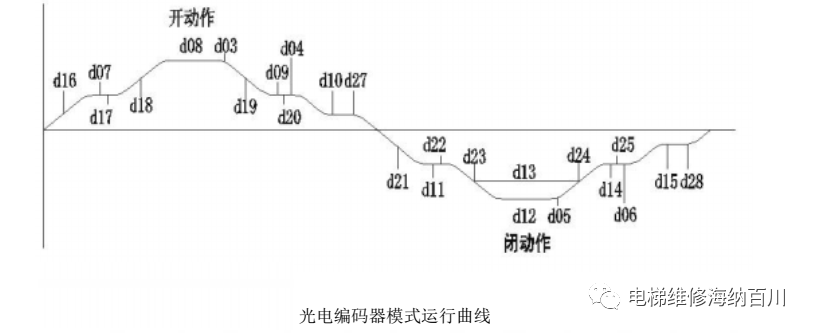

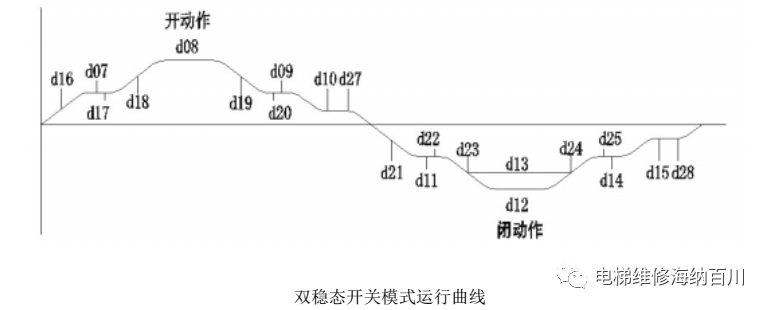

开/ 闭动作曲线说明：

六、故障显示内容及其处置方法：
1、E01 无编码器脉冲 确认编码器电源和配线
2、E02 无门幅度值 自学习或手工输入门幅度值
3、E03 夹入动作发生 清理门区障碍物，检查门体
4、E04 门机控制器运行过载 确认负载和电机
5、E05 门机控制器功率模块故障 与本公司联系
七、异常情况及其对策：

1、通则：
在正常运行时，如果在输入信号的情况下进行异常复位，则复位结束后
会突然重新启动（请注意人员安全）。

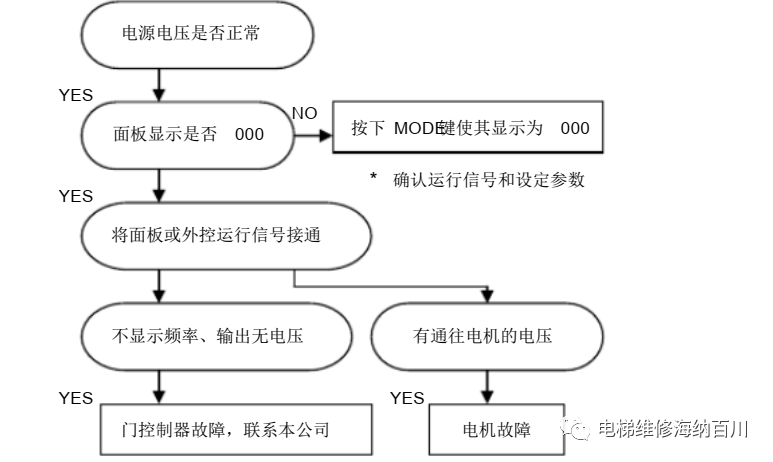

2、电机不转：

八、标准规格：
适应电机：0.4KW
输入电源：单相 220VAC 50/60Hz
输出电压：3 相 200-230VAC
输入电压容许波动：额定输入交流电压的± 10%
输入频率容许波动：额定输入频率的± 5%
控制方式：高载波频率 SPWM控制（ V/F）
使用环境温度：-15 ～+65℃（无冻结）
使用环境湿度：90%RH以下（无结露）
振动：5.9m/s2 以下
冷却方式：自冷
九、门机其它电气部分说明：
1、 位置示意图：

2、门电机：门电机采用变频三相异步电动机，电机线与电梯门控制器的 U、 V、W端子直接连接，门电机由电梯门控制器直接驱动。
门电机的参数如下。

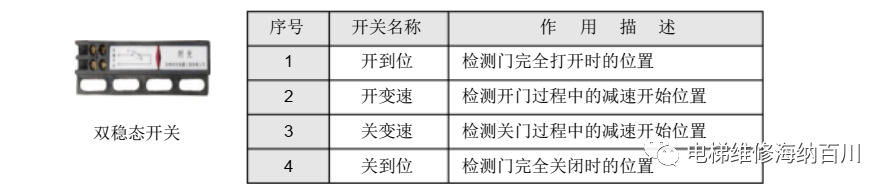

3、双稳态开关：门机采用 4 个双稳态开关检测门的运动位置， 这 4 个开关分别是， ‘开到位’ ‘开变速’ ‘关到位’ ‘关变速’ ，这 4 个信号直接与电梯门控制
器连接。4 个开关的作用描述如下：

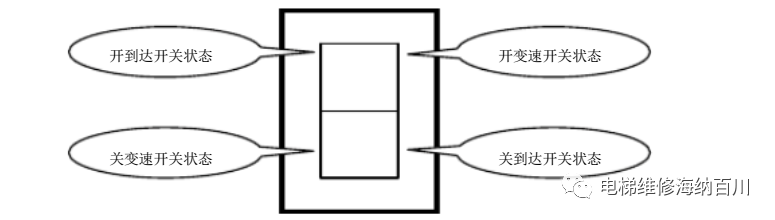

附 录 一 Sch 模式下双稳态开关状态显示说明 ：

附 录 二 常用操作简要说明：

1、 手动开 / 关门：相关设置参数 P02 =（ 0 或 1 或 2 或 3）

1）、手动开门操作步骤：
按下▲键，然后抬起 →按下RUN键，然后抬起→开门。

2）、手动关门操作步骤：
按下▼键，然后抬起 →按下RUN键，然后抬起→关门。

2、重复开关门（自动）：相关设置参数 P02=（1或3）。
操作步骤：
将P02参数设置为1或3→按下RUN键，然后抬起→开门←→关门。
3、停止开/关门动作：按下STOP键。
注意：通常使用时P02设置为0。（双稳态开关 - 通常方式）
