奥的斯货梯 UCMP 夹绳器维护操作说明

此一不二

安全警告:
请严格遵守下列事项，否则引发人身伤害产生一切索赔主张将不被杭州沪宁接受。
1.操作时不可触碰“防止夹手”、 “防止触电” 、“禁止触摸”等警示标志区域;
2.维护操作之前，必须用复位扳手将手动复位杆旋下直到压住滑动轴，以防误动作触发夹绳器造成夹手，另外转动时阻力较小，当阻力突然增大时，需查看滑动轴位置，不可用蛮力，造成复位杆损坏;
3.产品出厂前已调试完毕并加塑封或漆封，安装使用者禁止拆封调整。

安全注意：
请严格遵守下列事项，否则引发夹绳器损坏
1.检查铭牌参数以及电器参数是否与电梯系统参数匹配:
2.严格按照已选定的安装位置和方向安装，安装位置不得随意变更;
3.操作时严禁拆出滑动轴，严禁私自调整接线，使用时严禁夹绳器处于非待机状态;

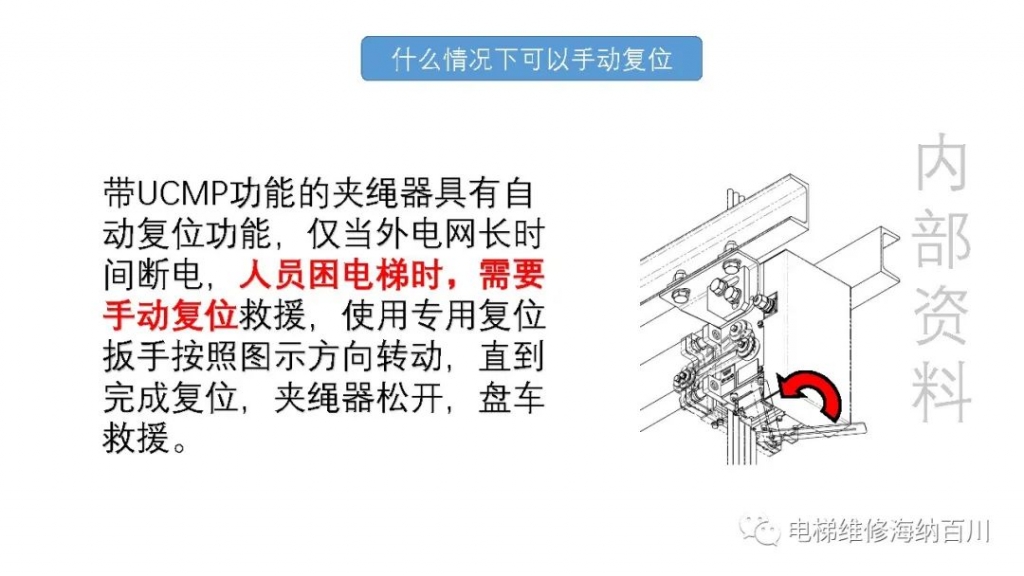

4.手动复位时，必须使用附赠的专用复位扳手操作，
5.禁止空夹触发，禁止未安装动制动板时触发

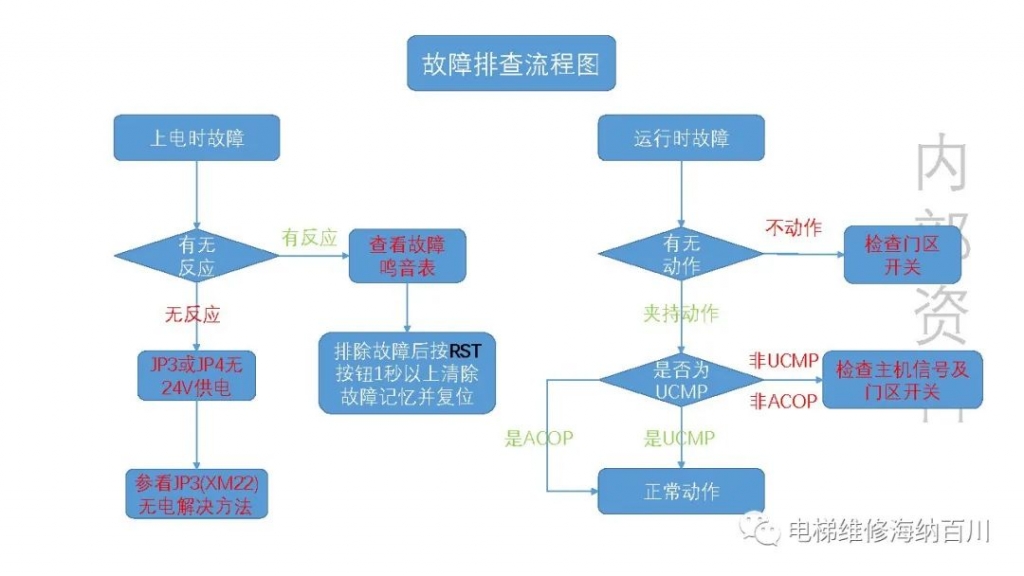

JP3(XM22)无电故障解决
XM22是夹绳器24V输出，如果此端子无电源输出夹绳器无法正常工作，请检查:
1排除限速器上行超速保护有没有动作;
2检查XH9通断，用万用表量插头两端，如果是断开的，排查门区开关是否闭合，如果是通的，请检查第3步;
3检查K10K11继电器是否亮，如果有一个是不亮的，排查门区信号是否有，如果K10K11继电器都亮的，XM22还是没有电，证明板子故障。
