默纳克残障功能调试

阳刚

残障功能

1.功能说明残障功能是专门为乘坐轮椅的残疾人方便地使用电梯而设置，主要是通过残障员专用操纵箱和残障厅外召唤盒来实现的。

如果有残障操纵箱的指令登记，则电梯开门保持时间增长。

如果有残障操纵箱的开门指令后开门，开门保持时间增长。

如果有残障外召指令登记，则电梯开门保持时间增长。

2.接线

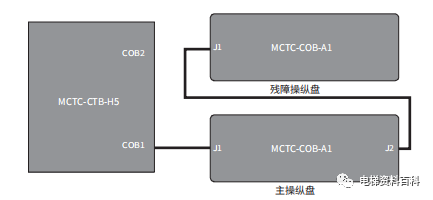

残障操纵盘接线示意图1

COB2 端子作为残障操纵盘接口（F6-40 的 Bit 12 开通）

残障操纵盘接线示意图2

级联的第二块指令板作为残障操纵盘接口（F6-40 的 Bit 13、14 开通）

外召 HCB-B 启动残障:

MCTC-HCB-B 残障外召启动接线示意图

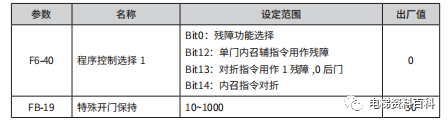

3.相关参数：

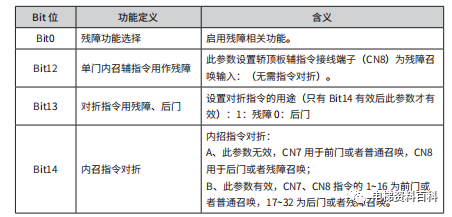

F6-40 的 Bit 位含义说明如图

FB-15 特殊开门保持：有残障召唤时的开门保持时间10-10000。
