电梯为什么不能使用漏电保护开关分析说明

蓉儿

首先对漏电保护开关的原理进行说明：

    漏电保护开关是取漏电为动作信号，并在一定的漏电条件下切断漏电线路，以免伤及人身和烧毁设备的装置。漏电保护开关通常和短路、过载等保护元组件装在一起，常有电压型和电流型漏电保护开关之分。漏电保护器的工作原理是根据“电流平衡原理”来动作的，当电路正常工作时，相线电流和中线电流相等，电流向量总和等于零，电流互感器铁芯中感应的磁通向量和也等于零，这时由于电流互感器二次侧绕组元信号输出，漏电保护器脱扣器不动作，电路正常供电。但当电路发生故障或绝缘破损漏电时，电流向量总和不等于零，电流互感器铁芯中感应的磁通使得二次侧绕组产生感应电压，当故障电流达到一定值时，感应电压使漏电保护器脱扣器动作。

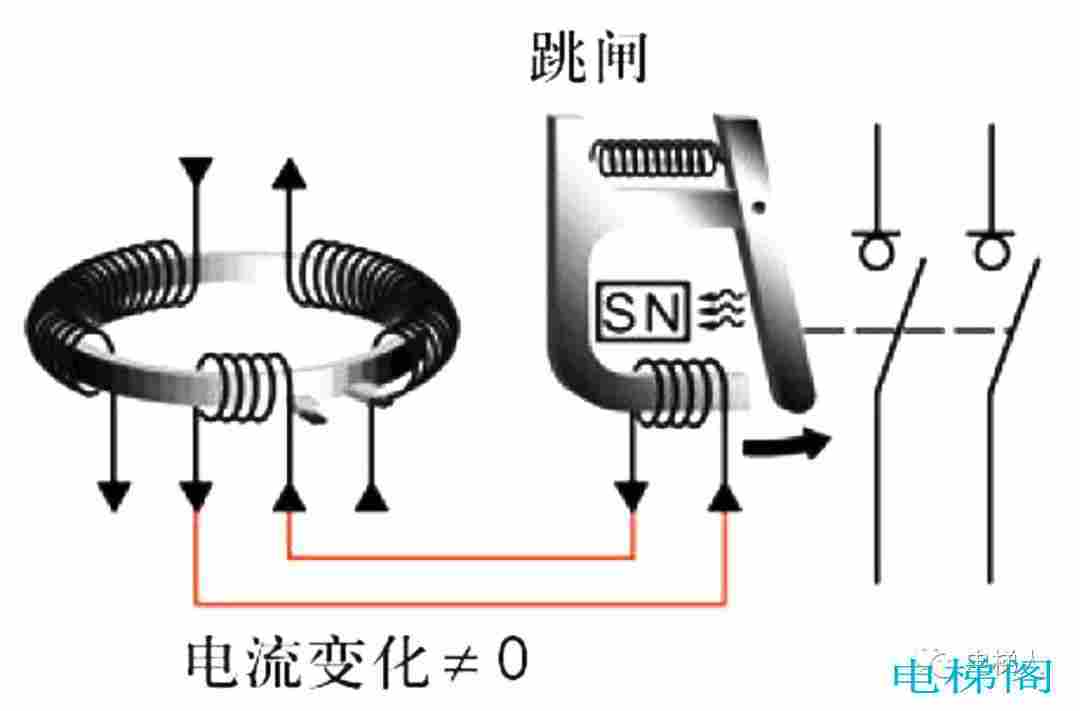

漏电保护开关工作原理

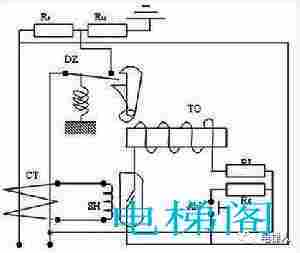

漏电保护开关结构原理

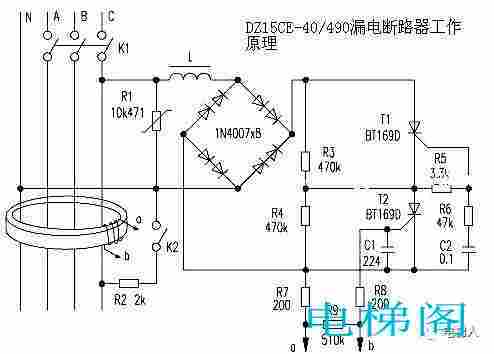

漏电保护开关原理图

而对于电梯来讲：

第一：在电机启动时无法做到在启动时保持三相电流平衡，因此电流向量总和不等于零从而造成漏电保护开关动作。

第二：对变频控制的电梯，在启动时为保护变频器支流环，通常会采用二相降压整流的方式对直流环进行充电，因此在启动时只有两相有电流，电流向量总和不等于零从而造成漏电保护开关动作。

第三：变频器使用中，会产生电磁干扰，而在金属壳体屏弊后，金属壳体就会对地有电位差，所以只有重复接地最安全，但重复接地后，这部分能量反应到漏电上就是输入电流输出电流不平衡，漏电开关只是从电流上判断漏电，它不知道变频器会通过谐波（电磁波，寄生电容）方式泄漏，而泄漏值又大于普通漏电的域值，因此在一旦变频器开始工作就会造成漏电保护开关动作。

综上所述，在变频器的进线侧不能安装漏电保护器，而需要安装电机专用的空气开关（AD型）。
