奥的斯电梯 1TH-Fault 2TH Fault故障分析

大大大

0222 1TH-Fault W 连至 ITH 的 DBR 触点打开，变频器关闭并冷却–

0223 2TH-Fault F 连至 2TH 的触点打开 –

1TH/2TH-Fault故障分析奥的斯资料说明

    译：制动电阻热保护触点是连接到ITH输入端，1TH信号开路驱动切断进行冷却。

    Regen为能源再生，不采用制动电阻，因此电梯无此项，现场此处短接，如果没有制动电阻将出现此短接线

奥的斯电梯 1TH-Fault 2TH Fault故障分析

奥的斯电梯 1TH-Fault 2TH Fault故障分析

    无能源再生GEN-II电梯

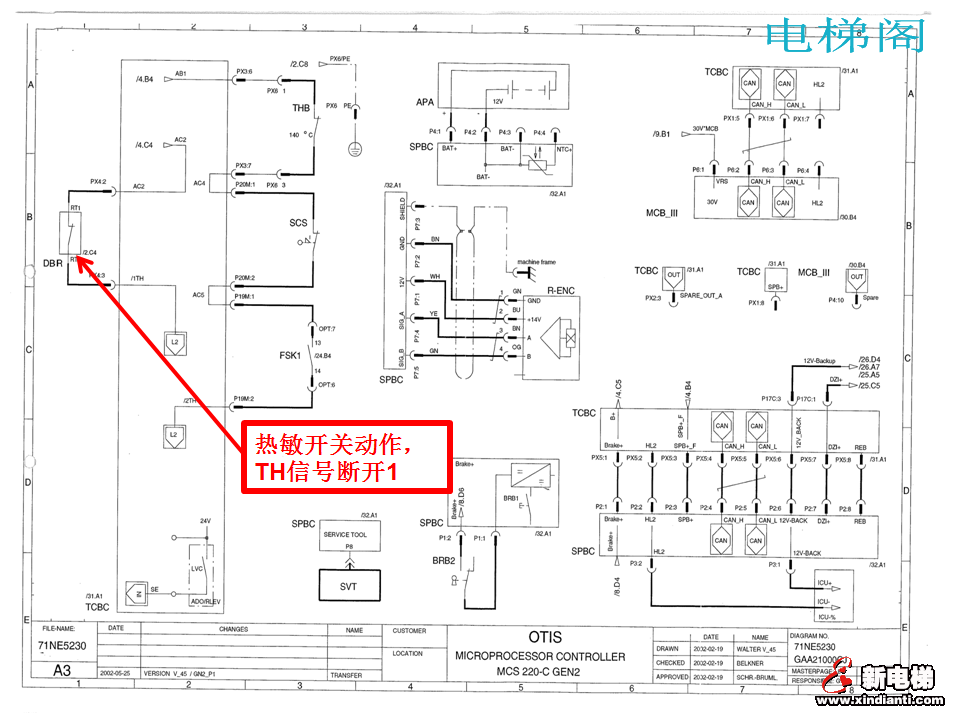

    无能源再生GEN-II电梯上1TH连接了制动电阻单元的热保护，所以，当制动电阻发热其热敏开关触点断开，电梯将出现1TH故障。

奥的斯电梯 1TH-Fault 2TH Fault故障分析

    2TH故障的可能原因
    1：主机热保护动作,及相应的连接接插件松动，THB主机热敏开关动作保护。
    2：钢带检测开关动作，或相应的连接接插件松动，2TH故障出现。
    3：FSK1电源开关辅助触点断开，或相应的连接插件接线松动2TH故障出现

奥的斯电梯 1TH-Fault 2TH Fault故障分析

奥的斯电梯 1TH-Fault 2TH Fault故障分析

奥的斯电梯 1TH-Fault 2TH Fault故障分析
