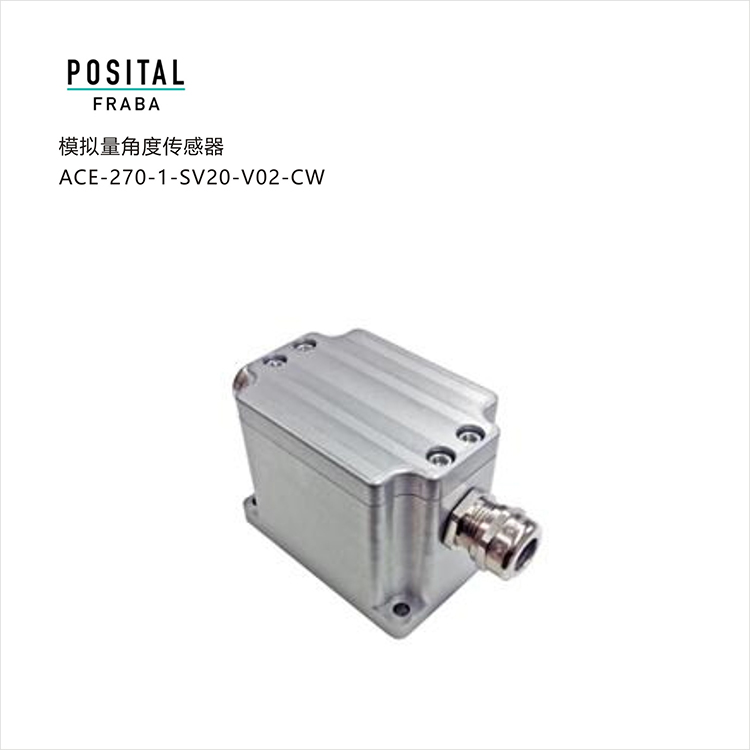

模拟量角度传感器ACE-270-1-SV20-V02-CW

此一不二

模拟量角度传感器ACE-270-1-SV20-V02-CW




模拟量角度传感器ACE-270-1-SV20-V02-CW

产品参数

使用范围       单轴方向位置和水平测量

测量范围       270°

绝对精度       ±0.10°

分辨率    0.01°

电气数据

电源电压       10 – 30 VDC

功耗（不带负载）       ≤ 0.7 W

EMC:发射干扰      DIN EN 61000-6-4

EMC:抗干扰  DIN EN 61000-6-2

反极性保护    是

短路保护       是

MTTF     400 years @ 40 °C

环境规格

工作温度       -40 °C （-40 °F） - +80 °C （+176 °F）

存储温度       -40 °C （-40 °F） – +85 °C （+185 °F）

溫度漂移       0.004°/ K

外壳防护等级       IP65/IP67

耐冲击性       ≤ 100g （6毫秒半弦波, EN 60068-2-27）

耐振动性       1.5 mm （10 Hz – 58 Hz） & ≤ 20 g （58 Hz to 2000 Hz）

机械数据

外壳材料       铝

灌封材料       PUR电缆（聚氨酯材料）

重量       650 g （1.43 lb）

接口

接口       模拟量 电压 0-10 V + RS232

示教       零点定位，正反方向设置，可编程测量范围

建立时间       125 ms

输出类型       电压 0 – 10 V

最小负载电阻       5 kΩ

传输速率       RS232:最小 1200波特，最大 115200波特

初始数据传输速率       RS232:9600波特

线性度    ± 0.02%

电气连接

连接类型       电缆 1 m

最小弯曲半径       50 mm （2 in） 固定, 100 mm （4 in） 弯曲

产品寿命周期信息

产品寿命周期信息       新产品

电气连接

Approval      CE + ATEX Zone 1 & 21 （Oil+Gas）



角度传感器应用场合：

地理: 山体滑坡，雪崩.

民用: 大坝，建筑，桥梁，玩具，报警，运输

工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机．铺路机等。

火车：高速列车转向架和客车车厢的倾斜测量

海事：纵倾和横滚控制，油轮控制，天线位置控制。

钻井：精确钻井倾斜控制。

机械：倾斜控制，大型机械对准控制，弯曲控制，起重机
