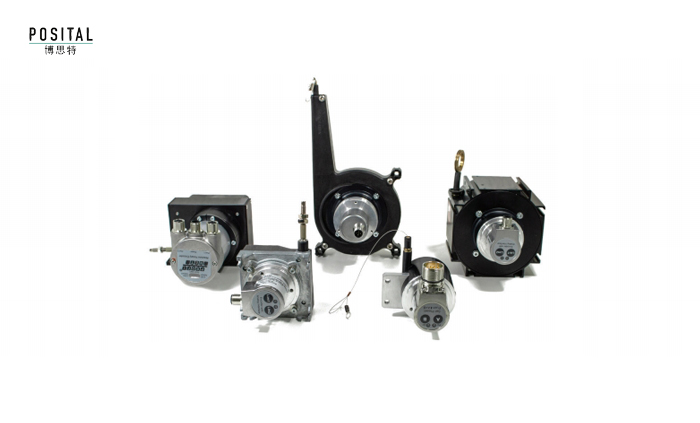

线性传感器POSITAL




线性传感器，也称为拉线传感器，采用编码器来执行线性位置的测量，从而提供高精度检测。通过将编码器连接到拉线盒，编码器提供与拉出的线缆成比例的信号。齿轮和齿条方案通常需要完美的对齐和焊接，与之相比，拉线传感器提供了一个易于安装的方案，并且提供了多种接口选项。得益于强大的 UBIFAST 配置工具，POSITAL客户可以在按需选择测量范围后定义分辨率。因此，它可以满足任何涉及线性位移的应用。

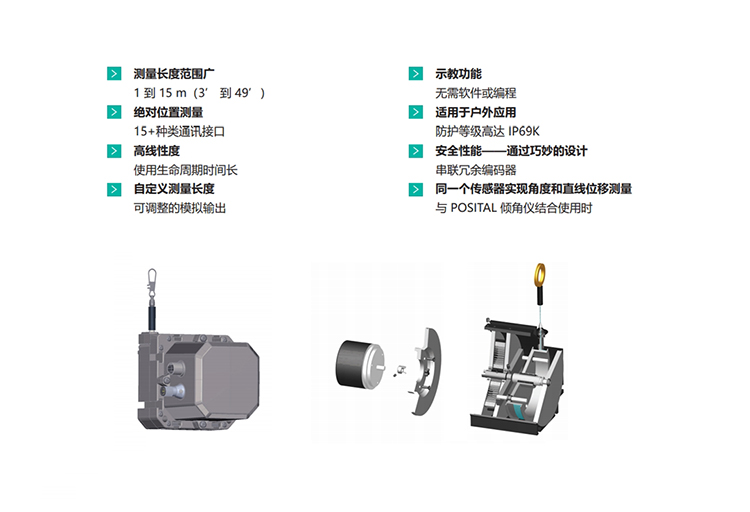

POSITAL线性传感器主要特点

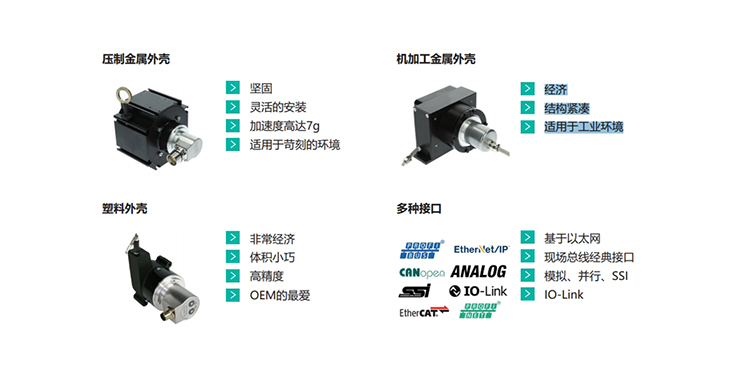

线性传感器有多种配置，可满足任何应用要求，从近无尘室环境到港口搬运臂和建筑起重机。提供了多种输出（包括模拟量、现场总线和以太网系列）、结实的外壳和紧凑型设计。

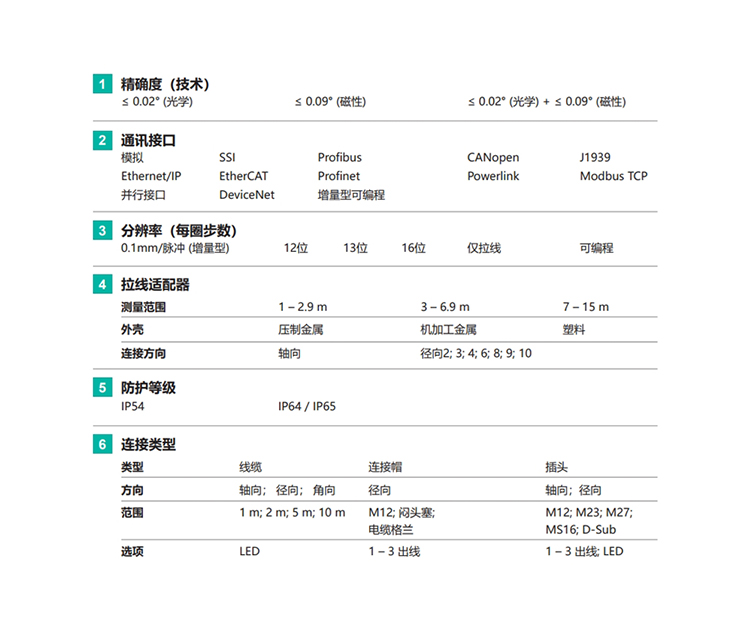

1. 技术——精确度

磁性或光学。磁性技术使用永磁铁，光学技术使用光码盘。

2. 通讯接口

表示编码器将数据传输到主站或网络所使用的通讯协议/语言。

3. 圈数

最大圈数。该参数以“位”表示，例如 14 位（= 16,384 转）。

4. 分辨率

每圈的步数（分度）。该参数以“位”表示，例如 12 位（= 4,096 分度）。

5. 拉线（测量范围 - 外壳 - 连接方向）

拉线适配器的特性：测量长度、外壳材料、连接方向。

7. 连接类型

描述编码器通过其传输输出信号的方式。



POSITAL线性传感器的输出

可编程版本只需通过 UBIFAST 完成配置多种接口：模拟量、SSI、CANopen使用 POSITAL 的 LINARIX 拉线传感器，只需按下设置一按钮，将拉线拉到您要测量的距离，按下设置二按钮，然后让拉线缩回。任何人都可以简单地定义拉线输出（即 0 到 5m 或 0 到 4.252m 处的 0-10V输出）以匹配他们的应用。
