德国进口防爆编码器

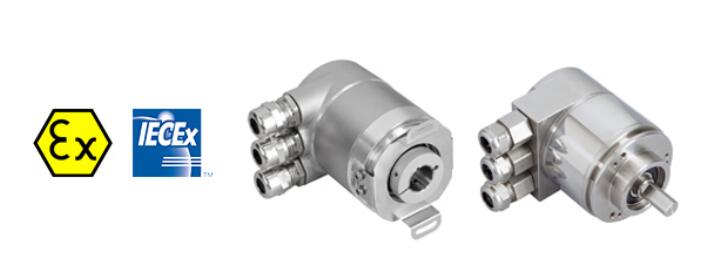

        德国进口 防爆编码器用于存在潜在危险水平的爆炸性气体或粉尘的环境中安全运行。这些设备是IXARC系列磁性和光学旋转传感器的一部分，可提供可编程增量或绝对值输出。这些设备坚固、可靠、精度高，多种安装和连接方式可以选购，以确保它们可以正确安装在2区和22区危爆场合。



       德国进口防爆编码器

        通过ATEX/IECEx认证

        外壳材料：铝、不锈钢

        可提供多种机械组合

        应用: 石油和天然气、农业、化工厂、铣削作业



防爆编码器 产品参数如下：

接口 SSI带按钮和LED

诊断 光电ASIC，内存，LED

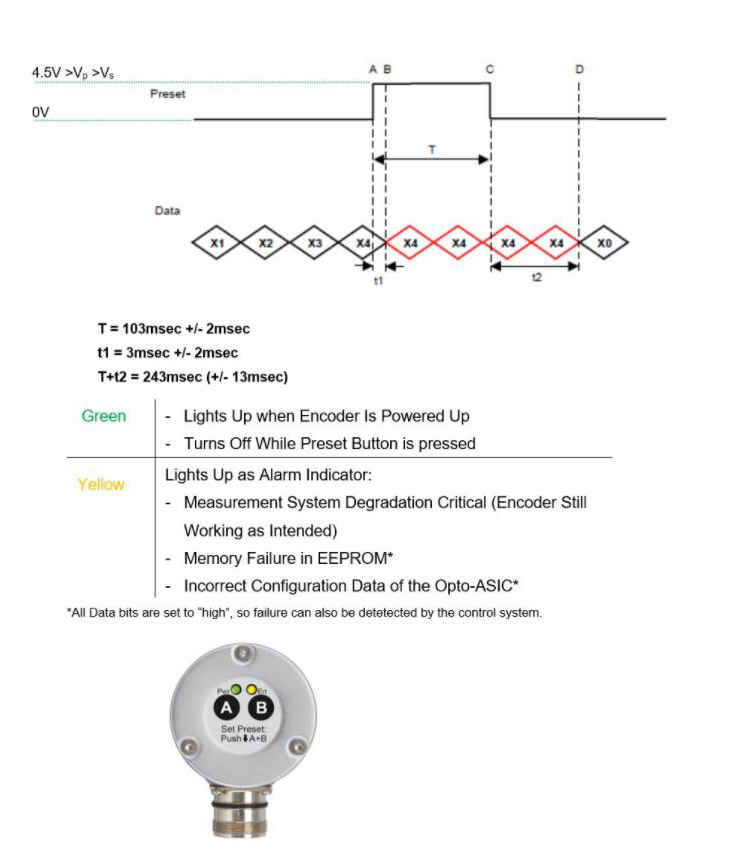

手动功能  预设值可以通过按钮和电缆或连接器进行设置

接口周期时间   ≥ 25 µs



输出驱动器      RS422

电气数据

电源电压  4.5 – 30 VDC

功耗 ≤ 1.5 W

启动时间  < 1 s

时钟输入  RS 422, 通过光电耦合器

时钟速度  100 kHz – 2 MHz

反极性保护      是

短路保护  是

EMC:发射干扰  DIN EN 61000-6-4

EMC:抗干扰     DIN EN 61000-6-2

MTTF      16.2 年在40 ℃下

传感器

技术 光学

单圈分辨率      16 位

精度 （INL）       ±0.0220° （14 – 16位）, ±0.0439° （<13位）

检测信号 （默认值）    顺时针旋转（面向轴）时，数值增加

认证 认证/寿命 码制 码  二进制码




环境规格

外壳防护等级 （轴）    IP65

外壳防护等级 （外壳） IP65

工作温度  -40 °C （-40 °F） - +85 °C （+185 °F）

湿度 98%相对湿度, 无凝结状态



机械数据

外壳材料  钢

外壳涂层  阴极防腐蚀防护（> 720小时耐盐雾测试） + 油漆喷涂

法兰形式  夹紧法兰, ø 58 mm

法兰材料  铝

轴的类型  Solid, Single Flat, Length = 20 mm, with Female Key Way

轴的直径  ø 10 mm （0.39“）

轴的材料  不锈钢 V2A （1,4305; 303）

最大轴负载      轴向 40 N （4.5 lbs）, 径向 110 N

最小机械寿命   430 （20 N / 40 N）, 150 （40 N / 60 N）, 100 （40 N / 80 N）, 55 （40 N / 110 N）

转子转动惯量   ≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩  ≤ 3 Ncm @ 20 °C （4.2 oz-in @ 68 °F）

最高机械速度   ≤ 12000 1/min

耐冲击性  ≤ 100g （6毫秒半弦波, EN 60068-2-27）

持久的抗冲击性       ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振动性  ≤ 10 g （10 Hz – 1000 Hz, EN 60068-2-6）

长度 52,7 mm （2.07“）

重量 300 g （0.66 lb）



电气连接

连接方向  径向

接口 M12, 公型, 8针, A码

电气连接

Approval CE + cULus

产品寿命周期信息    现有产品



連接計劃

信號 密碼數

Power Supply 2

GND 1

Data+     5

Data-      6

Clock+    3

Clock-     4

Preset     7

DIR  8

Shielding Connector Housing

Connector-View on Encoder

顺时针旋转（面向轴）
