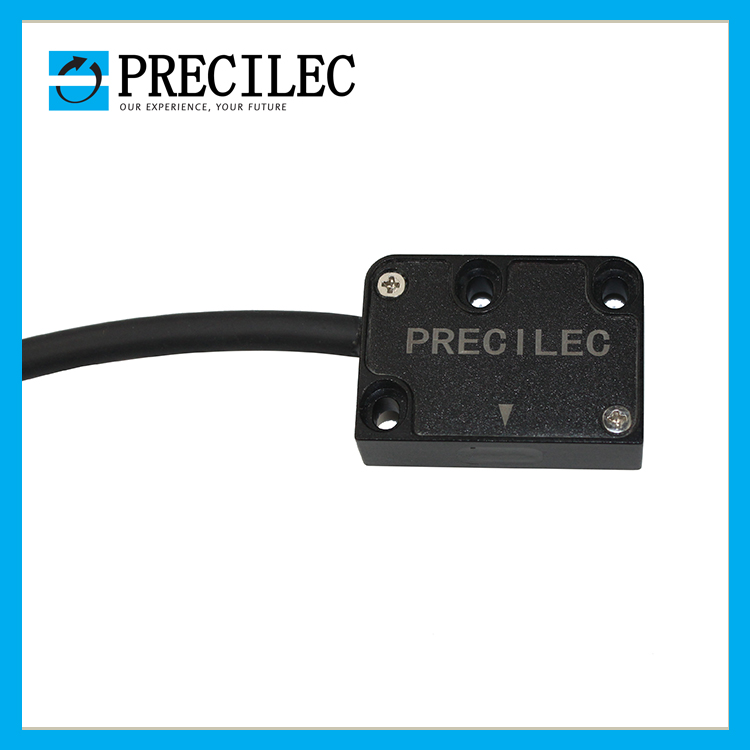

雷恩PRECILEC增量式磁栅尺特点与应用及注意事项

此一不二

雷恩PRECILEC增量式磁栅尺特点与应用及注意事项




雷恩增量式磁栅尺特点：

1、高可靠性：采用全金属外壳设计，全进口高柔耐磨屏蔽电缆，抗干扰软硬件电路设计；

2、高精度：分辨率精度可选：1um，5um，10um 亦可按客户要求定制；被测量装置平行安装，无机械转换误差；

3、高环境适应性：能耐受油污，液体，灰尘，振动等复杂的工作环境；

4、安装简单：采用差分或单端脉冲输出信号，产品外观小巧而精致，方便小空间安装。










雷恩PRECILEC增量式磁栅尺广泛应用于: 高精度测量机、金属加工机械、玻璃机械、木工机械，石材机械等工业机械。在大型金属切削机床如大的镗床、铣床、水下测量，木材石材加工机床（工作环境粉尘非常重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。磁性尺测量系统专门给线性位移测量而设计经济，效率尤其适用于长距离的测量，尤其适用于如油污，切削屑，震动等恶劣环境。



雷恩PRECILEC增量式磁栅尺尺带粘到机床上注意事项：薄型尺带务必粘合到清洁、干燥、平整的表面。典型的清洁剂是50%酒精和50%的水混合液或庚烷（一定要注意制造商关于接触此类溶剂的提示）,在铜、黄铜等表面应保证表面清洁没有任何氧化层粘合表面尺带粘合到表面后直接产生粘合力，适当加压效果更好。



雷恩增量式磁栅尺电气参数：

接口：串行协议SSI - BiSS

极距：2+2毫米

增量信号正弦波：1 Vpp（可选）

分辨率：1 Vpp高达1μm

重复性精度：±1 increment

信号周期：2 mm

串行接口：SSI - BiSS

分辨率绝： 500 - 100 - 50 - 10 - 5 - 1μm

精度：15 μm

测量长度毫：30 000毫米

移动速度：穿越速度300米/分钟**

耐振：（EN 60068-2-6）200 m/s2[55 2 Hz]

防护等级：IP67

工作温度：0°C-50°C

供电电压： 5 -28 Vdc 5%

电流消耗：150 mAMAX（with R = 120 ）

电缆长度：最大20米***
